LGT-WH03型 氯化工藝實訓裝置
一、裝置特色

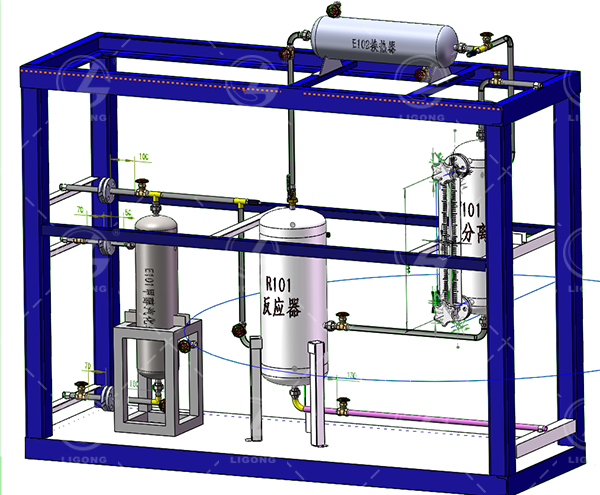

整套裝置由鋼制安裝框架、反應器、換熱器、冷凝器、汽化器、仿真儀表、就地計算機操作臺、就地智能儀表控制上位監控軟件、外置配套設備等組成。，工藝路線簡潔清晰，現場儀表與通訊模塊有機結合，上位計算機控制，設置DCS界面及自動評分系統。
裝置整體布置協調、操作便捷、牢固可靠；管路布置合理有序、布線規范整齊；裝置具有工業化氣息，大氣美觀；所采用的操控軟件在國內應用極為廣泛，完全與工業實際接軌。
裝置安全設計規范完善，采用三項五線制供電，配置漏電保護和過載保護裝置，高溫設備和管路均有保溫措施，管線及設備布置既方便操作，也防止碰傷或絆倒，高度符合國家標準。
實訓室整體氛圍布置，安全標識、操作要領、工藝掛圖等配套完善。隨機資料如操作說明書、配置清單、PID圖、電氣圖等配套齊全。
二、簡要工藝描述
經汽化的氯化氫氣體與來自罐區甲醇汽化器汽化的甲醇混合，按照一定比列送入反應器中，在觸媒氯化鋅的催化作下反應生產氯甲烷混合氣體。反映后的氯甲烷混合氣體進入回流冷凝器冷卻，一部分未反應的氯化氫和水蒸氣被冷凝下來，今天進入氣相分離罐進行氣液相分離，氣相送入下一工段，冷凝液座位反應器溫度調節。
三、系統配置清單
|
序號 |
設備名稱 |
規格型號及技術參數 |
單位 |
數量 |
備注 |
|
1 |
設備主體 |
套 |
1 |
|
|
|
（1） |
框架 |
對象部分長×寬×高=2000*685*1500mm，整機采用鋼質安裝框架，一層平面方便操作、檢修、出入，平臺采用10#國標槽鋼焊接完成，平臺板采用3mm扁豆花紋板，表面噴塑防腐處理，罐體采用鏡面板制造，管道采用衛生級不銹鋼內外鏡面管制造，罐體和管道焊縫處理工藝采用機械加油蠟鏡面拋光，達到無焊縫鏡面效果； |
套 |
1 |
|
|
（2） |
E101-甲醇汽化器 |
304不銹鋼，列管換熱器,φ159*500，內置φ19不銹鋼管束； |
臺 |
1 |
|
|
（3） |
E102-冷凝器 |
304不銹鋼列管換熱器，φ159*500mm，內置φ19不銹鋼管束； |
臺 |
1 |
|
|
（4） |
V101-氣液分離器 |
304不銹鋼，φ219*500mm； |
臺 |
1 |
|
|
（5） |
R101-氯化反應器 |
304不銹鋼反應器，φ250*500mm； |
臺 |
1 |
|
|
2 |
儀表與執行器 |
|
|
|
|
|
（1） |
溫度檢測 |
仿真儀表顯示。 |
臺 |
3 |
|
|
（2） |
壓力檢測 |
現場或遠傳儀表顯示。 |
臺 |
1 |
|
|
（3） |
流量檢測 |
仿真流量計，儀表顯示 |
臺 |
3 |
|
|
（4） |
液位檢測 |
仿真液位計，DN15 |
臺 |
1 |
|
|
（5） |
甲醇進料流量調節閥 |
不銹鋼，DN15,帶信號反饋 |
臺 |
1 |
|
|
（6） |
氯化氫氣體進料調節閥 |
不銹鋼，DN15,帶信號反饋 |
臺 |
1 |
|
|
（7） |
反應器壓力控制閥 |
不銹鋼，DN15,帶信號反饋 |
臺 |
1 |
|
|
（8） |
反應器溫度控制閥 |
不銹鋼，DN15,帶信號反饋 |
臺 |
1 |
|
|
（9） |
反應器氣體出口溫度控制閥 |
不銹鋼，DN15,帶信號反饋 |
臺 |
1 |
|
|
3 |
智能儀表 |
|
|
|
|
|
（1） |
溫度檢測顯示儀表 |
CH04-485-AI，多路溫度輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。 |
套 |
1 |
|
|
（2） |
流量檢測顯示儀表 |
CH03-485-AI，多路模擬量輸入模塊，標準Modbus RTU協議，RS485通訊接口內置1.5KV電磁隔離保護，防雷保護，模擬量輸出與系統隔離、電源隔離。 |
套 |
1 |
|
|
（3） |
智能控制器 |
CH01-485-DO多路光電隔離NPN信號輸出模塊，標準Modbus協議，RS485通訊接口，內置1.5KV電磁隔離保護，防雷保護，開關量輸出與系統隔離、電源隔離，支持全端口過流、過壓保護。 |
套 |
1 |
|
|
4 |
閥門與緊固件 |
|
|
|
|
|
（1） |
球閥，截止閥，疏水閥等 |
與設備、工藝、管線配套。 |
批 |
1 |
|
|
（2） |
緊固件 |
與法蘭，閥門，框架、支架配合；法蘭閥門安裝螺絲用相應的碳鋼螺絲（Q235，帶平彈墊），框架，支架安裝螺絲用相應的鍍鋅螺絲。 |
套 |
1 |
|
|
5 |
智能儀表電器控制臺及計算機控制操作臺 |
|
|
|
|
|
（1） |
智能儀表電器控制柜 |
鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器，旋鈕式強電開關控制，保證設備安全，操作控制便捷；裝有開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。單相三線制供電。 |
臺 |
1 |
|
|
6 |
智能儀表上位監控軟件 |
|
|
|
|
|
（1） |
軟件 |
設置DCS軟件界面，具備自動評分系統 |
套 |
1 |
|
