LGF-MA型數控銑床綜合技能實訓智能考核系統(網絡型)

一、產品特點

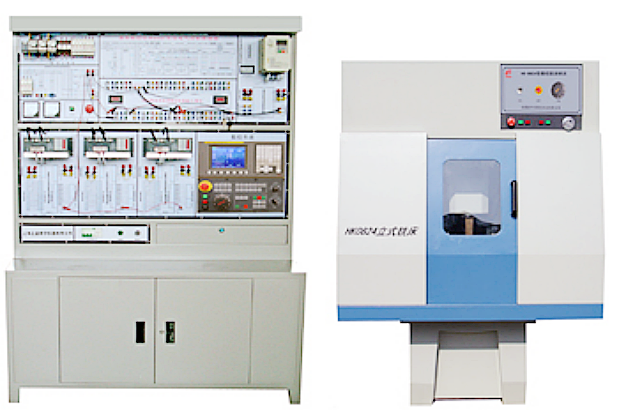

1. LGF-MA型數控銑床綜合技能實訓智能考核系統（網絡型）由數控銑床實訓臺和數控銑床實物組成，不僅可作為數控銑床電氣故障的維修實訓設備，也可作為數控銑床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床編程與加工操作等多項功能；

2. 學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實訓操作；

3. 完全采用工業化的器件，將一臺數控銑床的電控系統的每一環節在實訓臺上進行分解展示；

4. 模塊化結構設計，并設計有強電柜，便于實現數控銑床各個環節的實訓教學；

5. 設計有專門的故障設置區和排故操作單元。在實訓臺有LCD點陣圖滾屏顯示故障代碼，具有數控銑床的故障維修考核功能。

二、技術性能

1. 輸入電源：三相四線380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃

3.裝置容量：＜4kVA

4. 外形尺寸：137cm×60cm×189cm

三、實訓裝置的基本配置及功能

1. 控制屏采用鐵質雙層亞光密紋噴塑結構，鋁質面板；

2. 電源部分：采用三相四線380V交流電源供電，漏電保護器控制總電源。

3. 數控系統單元：采用法那科“FANUC 0i Mate MC”銑床系統；

4. 驅動模塊：X/Y/Z進給軸均采用伺服電機驅動；

5. 主軸模塊：主軸電機為三相異步電機，由三菱變頻器進行無級調速。

四、HK0824型數控銑床技術參數

1.工作臺面積：400×240mm

2.三向行程（X/Y/Z）：400×200×250mm

3.T形槽：3×12mm

4.刀柄形式：直柄

5.主軸電機功率：0.55kw

6.主軸轉速：50～5000rpm

7.外形尺寸：115cm×120m×160cm

五、實訓項目

1. 數控銑床電氣系統的設計

2. 數控系統的初始化

3. 數控系統的參數設置

4. 輸入輸出信號的使用

5. 機床參考點的設置

6. 進給驅動單元的調試與應用

7. 主軸變頻器的調試與應用

8. 數控系統的通訊

9. PLC編程及應用

10. 數控銑床故障診斷與維修

11. 數控銑床編程操作與加工
