LGSK-03ZT型數控加工中心裝調與維修考核實訓系統(半實物、系統可選)

一、產品概述
LGSK-03ZT型 數控加工中心裝調與維修考核實訓系統是專門為職業院校、技工學校、職業教育培訓機構研制的數控銑床裝調維修技能實訓考核設備，根據機電類行業中數控機床維修技術的特點，并結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、伺服主軸調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、銑工等工種的考核與鑒定。
二、設備功能說明
數控加工中心裝調與維修考核實訓系統由電氣控制單元、電氣安裝實訓單元、數控機床功能部件等組成。
1、電氣控制單元功能說明：
電氣控制單元主要包含數控系統、進給驅動、主軸單元、PMC單元、刀庫單元、冷卻控制電路、接口單元、保護電路、電源電路等組成。該單元包含完整的數控銑床電氣控制部分，內嵌有數控機床智能化考核系統，以及接口轉換單元，可以直接與數控機床功能部件進行連接用于真實的電氣調試與維修實訓；也可以通過接口轉換單元和電氣安裝實訓單元連接完成對數控機床功能部件的調試。立式結構符合真實的數控電氣安裝環境，器件布局與實際機床一致，符合GB/T5226.1-1996標準，可以更貼合實際崗位要求進行技能訓練。
配置的智能化故障維修系統通過產生故障、故障分析、故障診斷、線路檢查、故障點確定等過程訓練學生數控機床維修能力，配合計算機軟件可以進行學生登錄、自動評分、成績統計等方便的實訓結果評價功能，還可以通過網絡連接進行數控技術的應知考核，大大減輕教師的故障設定、評分、統計等工作量，是一套集實施、檢查、評估于一體的數控技術教育裝備。
2、電氣安裝單元功能說明：
電氣安裝實訓單元主要是針對數控機床電氣安裝技能反復訓練的需要而設計的，包含PMC接口單元、潤滑控制電路、冷卻控制電路、接口單元、保護電路、電源電路等組成，電氣安裝板采用可以反復使用的網孔板結構，通過接口轉換單元和電氣控制單元進行連接，完成對數控機床功能部件的調試。
電源部分設置漏電開關和缺相保護電路，在發生漏電、短路、缺相、設備保護電路自動動作。
三、技術性能
1．輸入電源：三相四線AC380V±10% 50Hz
2．裝置容量：≤8kVA
3．外形尺寸：800mm×600mm×1800mm（電氣控制單元）、800mm×600mm×1800mm（電氣安裝單元）
四、產品結構和組成

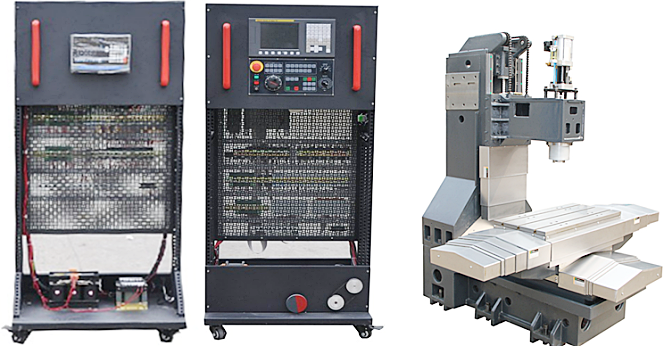

1．數控加工中心裝調與維修考核實訓系統由機床實訓柜、實物高速數控加工中心等組成。
2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有數控系統和操作面板，背面為機床電氣柜，柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板為多功能網孔板，上面裝有伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣柜底部還設有變壓器和接地端子等。
3．數控加工中心裝調與維修考核實訓系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異常或出現短路情況時自動動作，保護人身和設備安全。
4．?dāng)?shù)控系統采用發那科廠家的主流數控系統（用戶可選），能滿足不同類型機床的實訓教學。
5．X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，主軸由伺服電機驅動。
6．實物高速數控加工中心由床身、主軸箱、進給傳動系統和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行銑削加工。通過對數控加工中心的拆裝訓練，學員可掌握數控銑床水平度、平行度和垂直度的調整方法等，同時學會百分表、直角尺、游標卡尺等工量具的使用方法和機床機械精度的測量方法。
1）床身、主軸箱等均采用鑄件結構，鑄件經過時效處理、表面機加工和鏟刮工藝等，確保機床精度穩定。
2）主軸箱由箱體、主軸、主軸電機、同步帶等組成，可進行主軸箱的裝配與調整、整體式主軸的裝配、主軸電機的安裝與調整等技能訓練。主軸與主軸電機采用多楔帶聯接，且具有張緊力結構，可進行張緊力調整。
3）X、Y軸為線軌，進給傳動系統由滾珠絲杠螺母副、方形直線導軌副、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
4）Z軸進給傳動系統由滾珠絲杠螺母副、方形直線導軌副、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
5）配有主軸芯棒等機床檢具，可進行數控銑床幾何精度檢測方面的訓練。
6）輔助裝置由潤滑系統等組成。
7）主要參數：

技術參數		VMC-L535A
工作臺尺寸		800×320mm
行程	X軸/快速進給	550mm/15M
	Y軸/快速進給	350mm/15M
	Z軸/快速進給	420mm/10M
主軸轉速（變頻/伺服）		60～6000/50～8000rpm
刀柄形式		BT40
刀庫形式/數目		斗笠式或機械手式/12或24把（加工中心）
進給速度		8000mm/min
T形槽寬		14mm
T形槽間距		110mm
主軸端部到工作臺距離		70-470mm
主軸中心至立柱距離		375mm
工作臺最大承重		200kg
最小設定單位		0.001mm
重復定位精度		±0.0075mm
定位精度		±0.01mm
主軸電機		(3.7/5.5kw/30min)
氣源壓力		4-6kgf/cm²

五、實訓項目

1．電路設計、設備安裝和電路連接
（1）數控系統的安裝、接線
（2）系統啟停控制電路的設計與接線
（3）主軸調速系統的電路設計、伺服主軸電機的安裝與接線
（4）交流伺服驅動系統的電路設計、驅動器、伺服電機的安裝與接線
（5）冷卻控制系統的電路設計、器件安裝與接線
（6）急停、限位控制回路的設計與接線
（7）手搖脈沖發生器的接線
2．機械部件裝配與調整
（1）滾珠絲杠螺母副的裝配與調整
（2）直線導軌副的裝配與調整
（3）X軸上拖板的裝配
（4）整體式主軸的裝配
（5）電機與聯軸器的裝配
（6）潤滑系統的裝配
（7）主軸箱的裝配與調整
3．?dāng)?shù)控機床的功能調試
（1）數控系統的基本操作
（2）數控系統基本參數的設置與調試
（3）數控系統進給軸參數設置與調試
（4）數控系統主軸參數設置與調試
（5）PLC編程與調試
（6）驅動器參數設置與調試
（7）伺服主軸參數設置與調試
（8）主軸打刀缸換刀等功能部件的調試
（9）斗笠式刀庫基本設置與調試
（10）數控系統的數據備份
4．機電聯調與故障排除
（1）數控加工中心機電聯調
（2）數控加工中心故障診斷與排除
5．?dāng)?shù)控加工中心幾何精度檢測
6．?dāng)?shù)控加工中心的程序編制與加工
（1）數控加工中心編程
（2）數控加工中心加工
7．?dāng)?shù)控機床的保養和維護
六、系統配置 表1：基本配置

序號	名稱	主要部件、器件及規格	數量	備注
1	機床實訓柜	800mm×600mm×1800mm	1套
2	加工中心	高速VML535A	1臺
3	數控系統	發那科FANUC 0i mate MD	1臺
4	伺服主軸	發那科原裝3.7/5.5kw電機	1臺
5	伺服驅動	發那科原裝一體式	1套
6	伺服電機	發那科βis8/3000	2臺
7	刀庫形式	斗笠式12T	1套
8	電子手輪	手搖脈沖發生器	1只
9	電器元件	漏電保護器、斷路器、交流接觸器、繼電器、傳感器、連接線等	1套
10	電腦	主流品牌配置	1臺	用戶自配
11	型材電腦桌	外形尺寸：600mm×560mm×1100mm	1張

表2：配套工具、量具、工裝及機床附件

序號	類別	名稱	型號、規格	數量	備注
1	工具	剝線鉗	鴨嘴式	1把
2		斜口鉗	5寸，橡塑柄	1把
3		尖嘴鉗	5寸，橡塑柄	1把
4		剪刀	民用型	1把
5		鑷子	尖嘴式	1把
6		套筒扳手	專用	1套
7		鉤形扳手	月牙扳手	2把
8		活動扳手	6″	1把
9		開口扳手	8×10	2把
10		開口扳手	12×14	2把
11		內六角扳手		1套
12		十字螺絲刀	3×50、6×250	各1把
13		一字螺絲刀	2.5×75、6×80	各1把
14		試電筆	氖管式	1把
15		萬用表	數字表，三位半顯示，有電阻、電容、電壓、電流測量功能。	1只
16		電烙鐵	40W	1把	內熱式
17		烙鐵架		1個
18		吸錫器	鋁塑吸錫器	1把
19		焊錫		1卷
20		橡皮錘	750g	1把
21		鐵榔頭	木柄圓頭錘	1把
22		三爪拉馬	4寸	1套
23		小圓銼		1把
24		平銼	200mm	1把
25		百分表觸頭		1個	定制
26		拆卸軸承工具		1套	定制
27		紫銅棒	一頭φ18一頭φ14×200mm	1根	定制
28		拔銷器		1套	定制
29	量具	普通游標卡尺	量程：300mm 精度：0.02mm	1把
30		深度游標卡尺	量程：200mm 精度：0.02mm	1把
31		千分尺	測量范圍：0～25mm	1把
32		杠桿式百分表	量程：0.8mm 分度值：0.01mm	1個
33		小磁性表座		1個
34		百分表	分度值：0.01mm	1個
35		大磁性表座		1個
36		直角尺	200mm×130mm×12.5mm	1把
37		主軸芯棒	BT40，長度300mm	1個
38	電氣控制電路圖		含故障點	1份
39	用戶手冊		FANUC 0I –MATE－D	3本
40	維修手冊		FANUC 0I –MATE－D	1本
41	參數說明		FANUC 0I –MATE－D	1本
42	實驗指導書			1本
43	智能考核系統模塊		含軟件與硬件	1套
