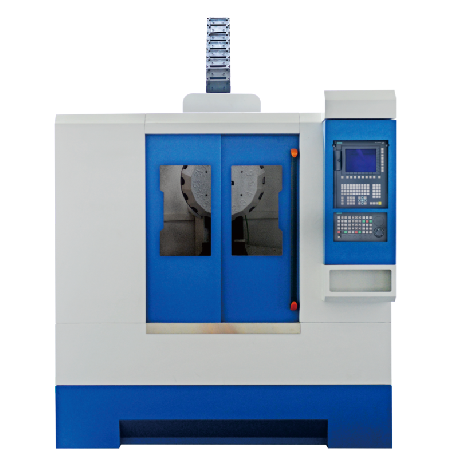

LGY-SK107C型540鉆工中心實訓設備

一、設備概述

LGY-SK107C型540鉆工中心實訓設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊、《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》等課程的教學與實訓。

LGY-SK107C型540鉆工中心實訓設備也適合技工學校機電類專業的《電氣設備維修》、《數控設備維修》等課程的實習，還適合職業培訓學校的維修電工的高級班，維修電工的技師班，維修電工的高級技師班以及數控裝調維修工的培訓、數控加工培訓和職業技能鑒定。

二、技術參數

1. 工作臺尺寸：600*400mm；

2. 行程（X/Y/Z軸）：500/400/300；

3. 主軸中心至立軸線軌滑塊安裝面距離：450MM

4. 工作臺T型槽：3-14*100；

5. 主軸錐孔/安裝直徑：BT30/Æ100

6. 最大主軸轉速：12000rpm

7. 最大鉆孔直徑/最大螺孔：16/M12

8. 主軸聯結方式：直聯(機械式打刀)

9. 主軸電機功率（額定）：5Kw

10. 三軸電機聯結方式：直聯

11. 快移速度（X/Y/Z）：48/48/48M/MIN

12. 定位精度(全行程)：≤0.01MM

13. 重復定位精度：≤0.006MM

14. 工作臺承重：250Kg

15. 機床重量：3t

16. 供電要求：3～380V士10%。10KVA
