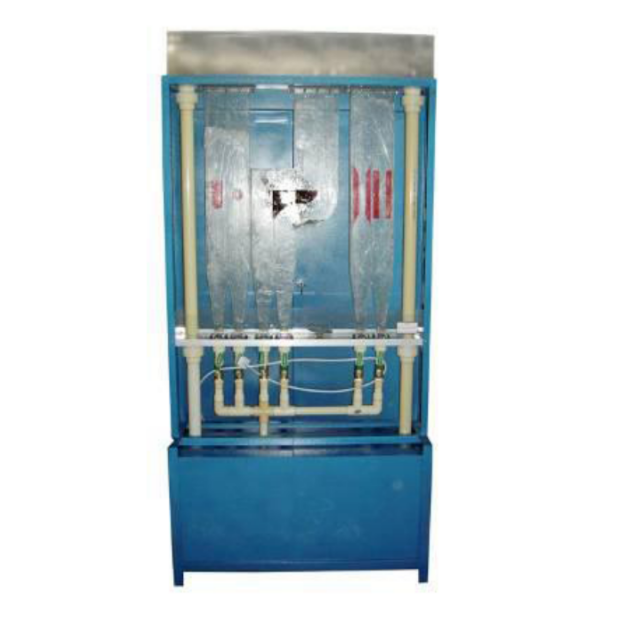

LGL-XH04型 自循環漩渦儀
一、實驗目的：
演示流體流經橋墩、圓柱體、直角彎道、圓角彎道和突縮、突擴及漸縮、漸擴管道時漩渦區的變化，并可觀察到典型的卡門漩渦。
二、主要配置：
水泵、上水閥門，循環蓄水箱、溢流槽、扁水槽及工件、銅閥門調節組、不銹鋼支架。
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電 源：220V/50Hz，可連續操作。
2、蓄水箱，400×400×400mm，材質PVC板。
3、水泵：*高揚程：35m，額定流量：3.0m3/h，功率：550W。
4、手控流量調節閥門，雙向配置LED泛平面片光源，有機玻璃流道，彩色有機玻璃機體，顯示屏，亞光黑后罩，可調摻氣裝置。
5、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
6、外形尺寸：800×450×1800mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
