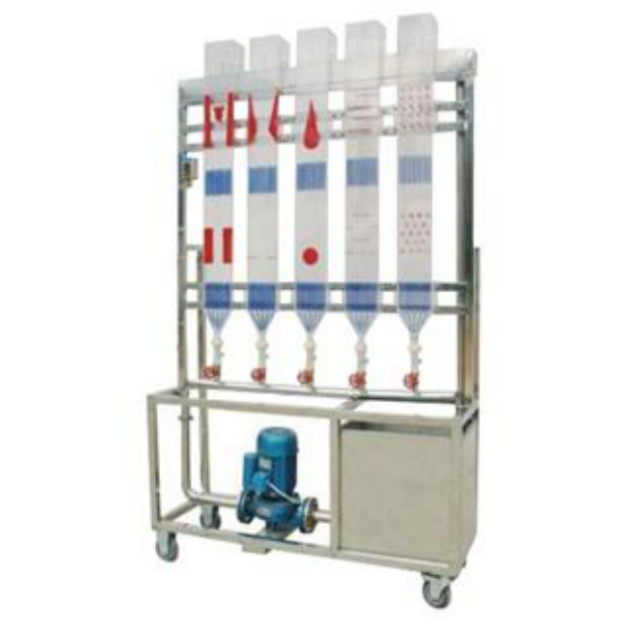

LGL-TX03型 流動圖形演示實驗裝置
一、實驗目的：
1、演示流體經過不同邊界情況下的流動形態，以觀察不同邊界條件下的流線、旋渦等現象，加深對流體運動特性的認識。
2、演示水流繞流圓柱體、不同迎角機翼、突然放大、突然縮小部位的流動形態。
3、加深對邊界層分離現象的認識，充分認識流體在實際工程中的各類流動現象。
二、主要配置：
顯示屏、水泵、摻氣裝置、蓄水箱、光源、調節閥、不銹鋼臺架。
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、采用低噪聲靜音環保型水泵，*高揚程：10m，額定流量：12L/min，功率：90W。
3、摻氣量多少及氣泡大小可由摻氣裝置調節。
4、顯示面尺寸：160×1000 mm，有機玻璃制作。
5、燈光照明，大小氣泡隨水流的流動過程均清晰可見，動態效果好，圖像生動直觀。
6、外罩及流場邊界由色彩和諧的有機玻璃制作，工藝精良。
7、實驗所用的流體-水為全循環使用設計，充分節約水資源。
8、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
9、外形尺寸：1600×500×1800mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
