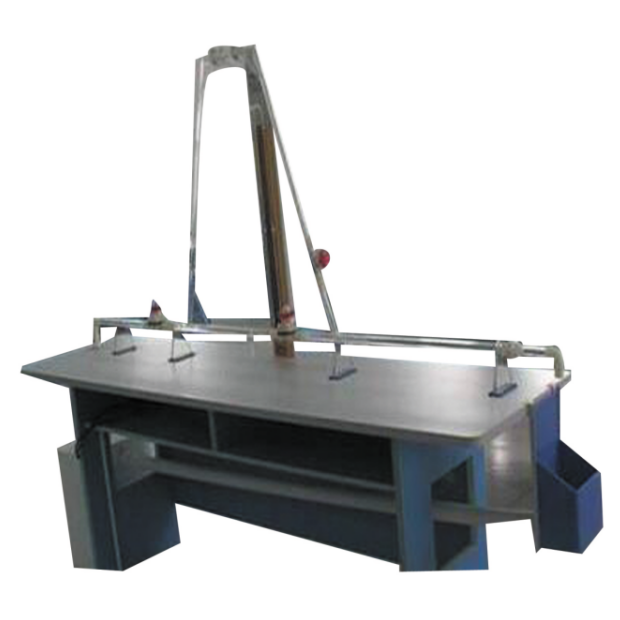

LGL-SL02型 空化水流實驗儀
一、 實驗目的：
1、演示水流空化現象。
2、觀測發生空化水流時U形管中液面的變化規律。
3、觀測發生空化水流時量杯中的水面變化規律。
二、主要配置：
實驗水箱、集水箱、空化管、實驗水管、測壓排、計量水箱、刻度標尺、秒表、水泵、回水系統、不銹鋼框架
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、實驗管：實驗主管內徑ф25mm,空化支管內徑ф20 mm，上裝內徑為ф5mm的空化管，材質為全透明有機玻璃管，便于學生觀察玻璃管內詳細的實驗經過及現象。通過調節水量控制閥來改變流體流速。
3、水泵為自吸泵，電壓220V、*大流量：2.0m3/h，*高揚程：30m，功率：370W。
4、計量水箱：容積10L透明有機玻璃制作，帶計量刻度。
5、蓄水箱：外形尺寸：500×400×400mm，優質PVC材質。
6、實驗所用的流體-水為全循環使用設計，充分節約水資源。
7、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
8、外形尺寸：1800×500×1700mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
