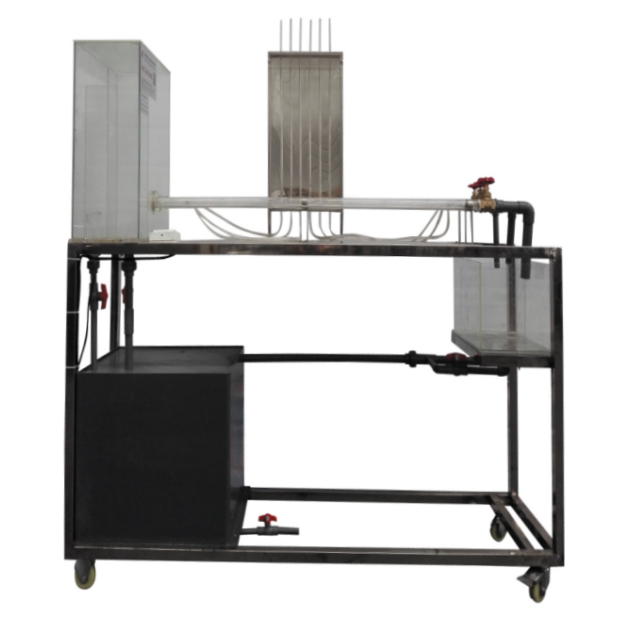

LGL-ZL02型 沿程阻力實驗裝置
一、實驗目的：
1、測定流體在不同雷諾數情況下，管流的沿程水頭損失和沿程阻力系數。
2、學會體積法測流速及壓差計的使用方法。
二、主要配置：
恒定水箱、沿程阻力管、測壓管、水泵、蓄水箱、計量水箱、刻度標尺、秒表、玻璃溫度計、自循環裝置、閥門、不銹鋼框架。
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續操作。
2、實驗水箱：容積40L，材質透明有機玻璃，帶有穩壓溢流口。
3、蓄水箱，500×400×400mm，材質PVC板。
4、計量水箱：容積6L透明有機玻璃制作，帶計量刻度。
5、沿程阻力管為φ20mm(內徑14)、φ25mm(內徑20)、φ32mm(內徑25)，各1根，總長1000mm，
有機玻璃制作。
6、采用低噪聲靜音環保型水泵，*高揚程：10m，額定流量：12L/min，功率：90W。
7、測壓計由6根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方
便讀數，壓差計內的指示液為水，無毒、操作安全。
8、實驗所用的流體-水為全循環使用設計，充分節約水資源。
9、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
10、外形尺寸：1500×500×1500mm（長×寬×高），可移動式設計，帶腳輪及禁錮腳。
