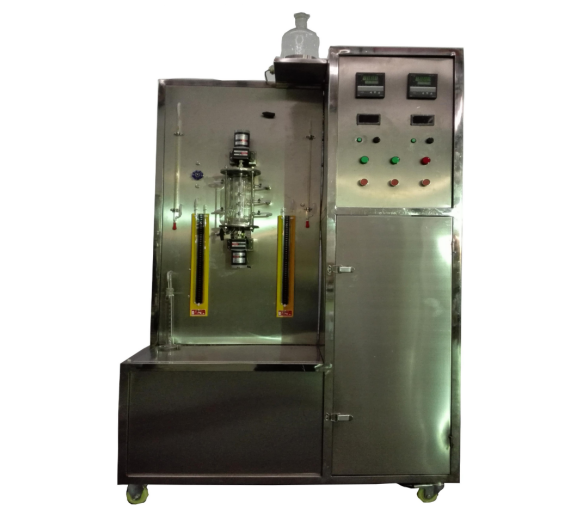

LGH-QYS02型雙驅動攪拌器測定氣一液傳質系數實驗裝置

一、裝置功能

1. 本雙驅動攪拌器測定氣液傳質系數裝置可用於測定不同物系的氣–液傳質系數，在攪拌槽內可以分別控制氣相及液相的運動速度，能在比較寬的速度范圍內研究測定氣–液的傳質系數。
2. 研究傳質機理，確定傳質阻力的主要方面，從而可為強化氣–液傳質設備提供依據。
二、主要配置
氣體穩壓管、皂膜流量計、氣體增濕器、雙驅動吸收器、直流電機 2 臺、超級恒溫槽、轉速數顯儀表 2 臺、數字溫度顯示儀、儀表柜。

三、公用設施
1. 水：裝置自帶恒溫水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
2. 電：電壓 AC220V，功率 1.5KW，標準單相三線制。每個實驗室需配置 1～2 個接地點（安全地及信號地）
3. 實驗物料：CO2～K2CO3
四、技術參數
1.運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。
2. 雙驅動吸收器，容積 500ml,，雙層高硼硅玻璃。
3. 攪拌電機轉速：0～500r/min，數顯轉速表；實驗控制溫度： 60℃。
4. 超級恒溫槽：功率 1.0KW，常溫-60℃。
5. 溫度傳感器 PT100 熱電阻，智能數顯溫度控制儀及顯示儀。
6. 正泰電器：接觸器、開關、漏電保護空氣開關。
7. 各項操作及顯示、調節、控制全在控制屏面板進行。
8. 框架為 304 不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
9. 外形尺寸：1000×600×1800mm（長×寬×高），外形為可移動式設計，帶 3 寸雙剎車輪。
五、測控組成

變量	檢測機構	顯示機構	執行機構
電機轉速	霍爾開關	轉數顯示儀	調速器
恒溫水浴溫度	PT100 鉑電阻	數字溫度控制儀	固態調壓模塊
氣體進口溫度	PT100 鉑電阻	數字溫度儀表	無
氣體出口溫度	PT100 鉑電阻	數字溫度儀表	無
氣體進口壓力	U 型壓力計	就地顯示	無
氣體出口壓力	U 型壓力計	就地顯示	無
氣體進口流量	皂膜流量計	就地顯示	手動調節
氣體出口流量	皂膜流量計	就地顯示	無
