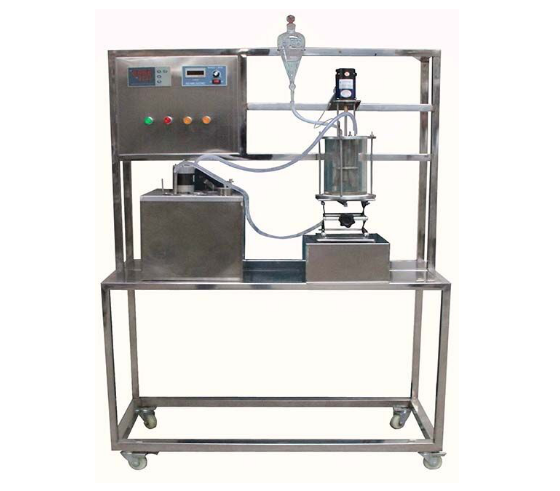

LGH-YCZ02型液液傳質系數測定實驗裝置

一、裝置功能
1、了解實驗設備的結構和特點，掌握用劉易斯池測定液液傳質系數的方法。
2、學習流動狀況、物系性質對液液傳質的影響。
3、測定 Co、Cw 對 t 的關系曲線圖。
4、計算傳質系數 Kw、Ko。
5、討論攪拌速度與傳質系數的關系。

二、主要配置
玻璃留易斯池、轉速表、直流電動機、恒溫水浴、分液漏斗、升降臺、攪拌裝置、溫控儀表、不銹鋼框架及儀表柜。
三、公用設施
電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：水--醋酸--醋酸乙酯
四、技術參數
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。
2、玻璃劉易斯池容積：900ml，玻璃留易斯池內徑×高度：0.1×0.12m；聚四氟乙烯界面環，孔徑 3.8cm2。
3、攪拌裝置：轉速0～500轉/分,。
4、恒溫水浴：0--100℃，控溫精度 0.5℃；溫度計：Pt100。
5、實驗框架及儀表柜為304不銹鋼，裝置結構緊湊，外形美觀，流程簡單，操作方便。
6、正泰電器：接觸器、開關、漏電保護空氣開關。
7、管路、管件及閥門均為304不銹鋼。
8、外形尺寸：1000×500×1700mm （長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成

變量	檢測機構	顯示機構	執行機構
電機轉數	霍爾開關	轉數顯示儀	調速器
溫度	PT100鉑電阻	數字溫度儀表	無
