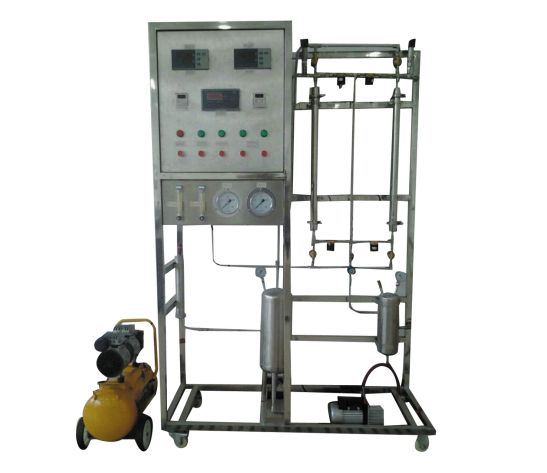

LGH-BCF01型變壓吸附實驗裝置

（LGH-BCF01A型數字型變壓吸附實驗裝置）

一、裝置功能
1.理解吸附理論、掌握所學理論知識，并與實踐相結合。
2.變壓吸附實驗裝置掌握吸附中變壓吸附的應用，了解變壓吸附設備，并學會設備的操作。
3.掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關系。
二、主要配置
吸附塔、吸附劑、空壓機、真空泵、壓力表、流量計、測氧儀、不銹鋼管路、閥門、不銹鋼框架、不銹鋼控制屏。
三、公用設施
1.電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
2.氣：空氣來自空壓機（自帶氣源）。
3.實驗物料：空氣。常壓操作，溫度：<50℃。
四、技術參數
1.吸附塔：管徑Φ38mm，管長750mm，304不銹鋼材質，兩端快裝卡套連接方便填裝吸附劑。
2.無油空壓機：功率550W，排氣量36L/min，額定排氣壓力0.8MPa。
3.真空泵：旋片式真空泵抽速: ≥2L/s, 轉速: 2800r/min，功率: 370w。
4.氣體轉子流量計：16-160ml/h和25-250ml/h，根據產氣量選配。
5.吸附劑：PSA-5A型富氧分子篩。氧分析儀。
6.工作壓力：-0.1-0.6MPa，溫度計：0-100℃。
7.正泰電器：接觸器、開關、漏電保護空氣開關。
8.塔體、管路、管件及閥門均為304不銹鋼。
9.各項操作及壓力、溫度、流量的顯示、調節、控制全在控制屏面板進行。
10.框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
11.外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成

LGH-BCF01型變壓吸附實驗裝置	變量	檢測機構	顯示機構	執行機構
	氣體流量	轉子流量計	轉子流量計	手動調節
	吸附塔溫度	PT100鉑電阻	數字溫度儀表	無
	吸附壓力	指針式壓力表	壓力表就地顯示	無
	氧濃度	氧濃度傳感器	氧分析儀	無
LGH-BCF01A型數字型變壓吸附實驗裝置	變量	檢測機構	顯示機構	執行機構
	氣體流量	轉子流量計	轉子流量計	手動調節
	吸附塔溫度	PT100鉑電阻	數字溫度儀表，精度：0.5%FS	無
	吸附壓力	壓力傳感器	數字壓力儀表，精度：0.5%FS	無
	氧濃度	氧濃度傳感器	氧分析儀	無
	吸附時間	時間控制器	上位機采集	無

六、LGH-BCF01A 數字型變壓吸附實驗裝增加的功能
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：壓力、溫度、流量、氧濃度、時間等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
