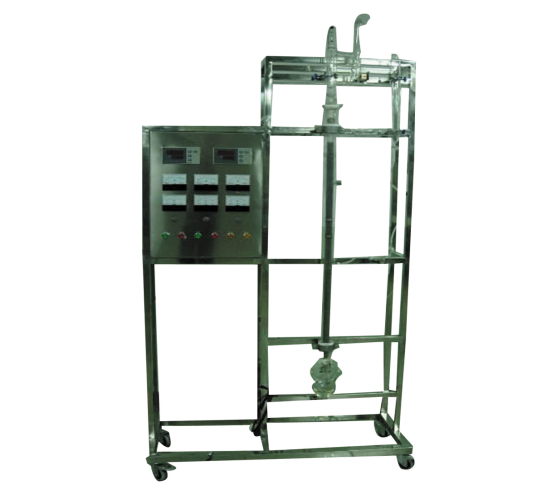

LGH-FJL02型反應精餾實驗裝置

（LGH-FJL02A型數字型反應精餾實驗裝置）

一、裝置特點
1.利用本裝置可以實現普通精餾操作，也可實現反應精餾；既可實現連續操作，又可進行間歇操作；既可采用分相回流，又可采用混相回流。
2.反應精餾既服從質量作用定律又服從相平衡規律，適于進行可逆平衡反應和異構體的分離。實驗體系為乙酸乙酯的制備。在塔身上部某位置加入帶有酸催化劑的醋酸，塔身下部某位置加入乙醇。
3.玻璃塔外壁采用透明導電膜保溫抵抗熱損失，塔內可裝填不同的填料。
4.塔體留有側線進、出口，可供進、出料和取樣、測溫用。
5.集約化控制，智能化測、控溫，操作方便易行。

二、裝置功能
1.熟悉精餾單元操作過程的設備與流程。
2.掌握反應精餾的原理及操作。
3.學習精餾塔效率的測定方法。
三、主要配置
玻璃精餾塔、冷凝器、再沸器、預熱器、蠕動泵、溫度控制儀、溫度顯示儀、流量計、不銹鋼框架、控制屏。
四、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?br data-filtered="filtered" /> 2.液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。
3.電：電壓AC220V，功率2KW，標準單相三線制。
五、技術參數
1.精餾塔塔徑φ25mm，塔高1400mm，材質為玻璃塔結構，塔內填裝φ3x 3 mm不銹鋼θ網環型填料。塔釜為三口燒瓶，容積1000ml，塔外壁鍍有金屬保溫膜，通電加熱保溫，功率：300W。
2.塔釜加熱：塔釜置于1000W電熱包中。采用電壓控制器控制釜溫。
3.250ml高位玻璃加料瓶，LZB--2轉子流量計：流量范圍1.6～16ml/min ，數量2套。
4.溫度控制及儀表：3個數顯溫度控制儀，量程：0-150℃；溫度誤差≤2℃。
5.塔頂冷凝器為蛇管冷凝器，塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵線圈、回流比計數器等儀表組成。
6.各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。
7.框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
8.外形尺寸：1200×500×2200mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
六、測控組成

LGH-FJL02型反應精餾實驗裝置	變量	檢測機構	顯示機構	執行機構
	流量	轉子流量計	轉子流量計	手動調節
	回流比	回流比繼電器	回流比控制顯示儀	回流比控制顯示儀
	塔節溫度	PT100鉑電阻	數字溫度儀表	無
	塔頂溫度	PT100鉑電阻	數字溫度儀表	無
	塔釜溫度	PT100鉑電阻	數字溫度控制儀	固態調壓模塊
LGH-FJL02A型數字型反應精餾實驗裝置	變量	檢測機構	顯示機構	執行機構
	流量	轉子流量計	轉子流量計	手動調節
	回流比	回流比繼電器	回流比控制顯示儀，精度：0.5%FS	回流比控制顯示儀
	塔節溫度	PT100鉑電阻	數字溫度儀表，精度：0.5%FS	無
	塔頂溫度	PT100鉑電阻	數字溫度儀表，精度：0.5%FS	無
	塔釜溫度	PT100鉑電阻	數字溫度控制儀，精度：0.5%FS	固態調壓模塊

七、LGH-FJL02A數字型增加的功能
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
