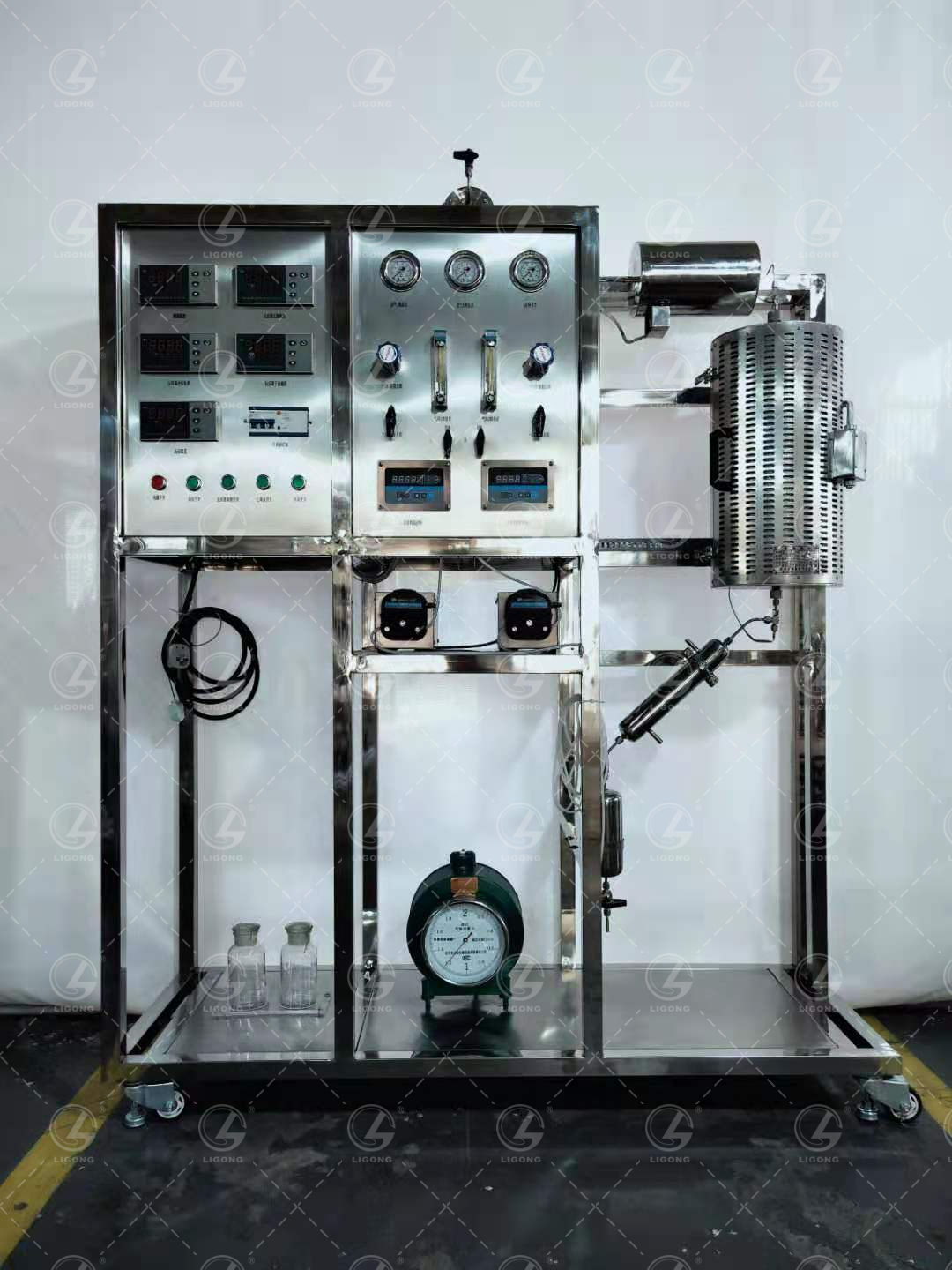

LG-NKS02型高溫高壓催化劑評價實驗裝置

一、裝置功能

1、了解氣固相催化實驗裝置結構和工藝流程。

2、掌握固定床管式反應器催化劑評價操作。

3、掌握催化劑的再生操作。

4、裝置具有安全性，具備超溫超壓報警系統，采用程序控溫，控溫精度準確可靠。

5、裝置在反應器下部配有取樣保溫箱，保溫箱內設置自動取樣六通閥，反應產物直接進GC，實現在線取樣全分析。保溫箱作用是確保反應產物保持在氣相（防止冷凝），使樣品具有代表性，實現全組分分析。（不含GC）具備色譜連接功能。

二、主要配置

反應器、加熱爐、預熱器、恒流泵、質量流量計、壓力表、溫度傳感器、六通閥、閥箱、、管道閥門、不銹鋼框架及儀表控制柜。

三、公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC380V，功率4.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

四、技術參數

1、管式反應器：石英材質，可拆卸，耐壓常壓，耐溫1000℃。反應器內從底部插入熱電偶至中心測溫。熱電偶套管，Φ3mm，內插Φ1mm熱電偶。催化劑裝載量：10-20ml。

2、反應器加熱爐：ф300×600mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐管+金屬內襯。內層為保溫層，外層為網孔防護層。最高使用溫度，900℃。

3、預熱器：不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：RT-400℃，使用壓力：常壓。

4、加料泵：蠕動泵，轉速范圍0.1～100rpm，流量：0.2-29.99ml/min，數量1臺。

5、加料罐:體積500ml，材質：石英玻璃，數量1個。

6、氣體混合器：50 ml，材質：316L不銹鋼，數量1個。

7、產品冷凝器：316L衛生級不銹鋼，Φ76×200mm（316L內盤管）。

8、氣液分離器：500mL，316L衛生級不銹鋼。

9、流量計，氣體質量流量控制器，范圍0-2000 sccm，流量計帶溫度補償。流量范圍可調整。

10、溫度測量：溫度傳感器，顯示分度0.1℃，精度A級，數量1批。

11、不銹鋼防震指針壓力表，數量3個。

12、溫度傳感器：K熱電偶，顯示分度0.1℃。

13、管路閥門：316L不銹鋼精密卡套管和閥門。

14、智能溫控儀：30段時間程序控制功能，支持多種熱電偶和熱電阻輸入規格，具備自整定和數字濾波功能，具有高低溫報警功能，控溫精度0.25級，分辨率 0.1℃。數量：3塊。

15、溫度智能顯示系統1套：先進模塊化設計，測量精度0.25級，分辨率 0.1℃。

16、304不銹鋼儀表柜：各項操作及溫度、流量、壓力的顯示、調節、控制全在控制柜面板進行。

17、電器：接觸器、開關、漏電保護空氣開關。

18、額定電壓：380V，總功率：4.0KW。

19、外形尺寸：1500×550×1800mm（長×寬×高），外形為不銹鋼可移動式設計。

20、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
