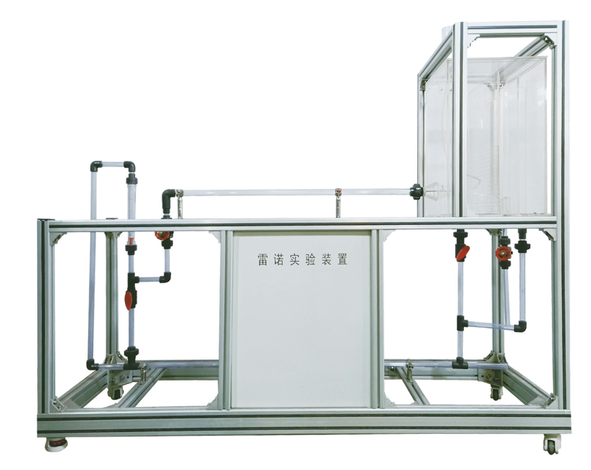

LGLN-NL02雷諾演示實驗裝置

一、裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。

4、本實驗裝置可觀察流體在圓直管內作層流、過渡及湍流流動現象，具有良好的實驗效果。

5、裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能

1、能定性并且直觀地觀察到層流、過渡流、湍流等各種流型。測定出臨界雷諾數。

2、演示長距離層流流線情況。

3、可測取臨界Re數。

4、演示層流底層狀況；

5、演示層流與湍流的速度分布。

三、設計參數

雷諾數：570~5700。液體流量：40~400L/h。常溫、常壓操作。

四、公用設施

1、水：需自來水提供實驗用水，實驗過程中消耗自來水。

2、電：無

3、藥品：水溶性紅墨水。

4、實驗物料：自來水。

五、主要設備

1、液體轉子流量計：40~400 L/h。

2、高位穩流水箱：容積≥55 L，優質有機玻璃材質，可視溢流及穩液位設計，能自動放凈。

3、實驗演示管段：優質有機玻璃材質，內徑d=20mm，有效觀察段長度1200 mm。

4、進口穩流段：φ110~φ35 mm，銅質喇叭狀整流管。

5、管路：透明材質，壁厚≥2.5mm。

6、外形尺寸：1800×550×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

7、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

六、測控組成
