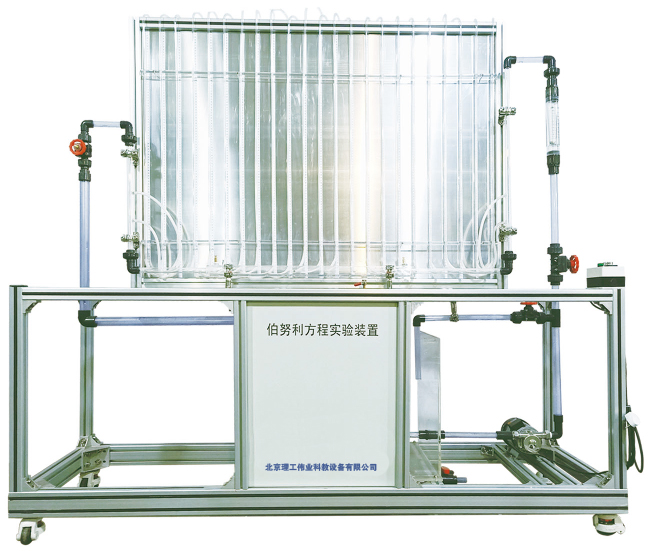

LGLN-BNL03型伯努利方程實驗裝置

一、裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。

4、本實驗裝置可定性驗證流體在流動過程中的機械能轉化；可驗證流體連續性方程，測定直管阻力及測定點速度。

5、裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能

1、測定分析流體流經不同位置（管徑、高度）穩定界面時的壓力變化情況。

2、了解流體在管內流動時，流體阻力的表現形式。

3、演示分析畢托管的工作原理。

4、觀察分析流體流經不穩定界面（突擴和突縮）時的壓力變化情況。

5、可根據柏努利方程分析直管沿程阻力及局部阻力的測定原理。

三、設計參數

壓力范圍：10~800 mmH2O。液體流量：200~2000 L/h；常溫、常壓操作。

四、公用設施

1、水：裝置自帶透明水箱，實驗時經離心泵進入實驗導管并循環使用。

2、電：電壓AC220V，功率200W，標準單相三線制。

3、實驗物料：清潔自來水。

五、主要設備

1、優質有機玻璃實驗管，上裝實驗逐漸增大和逐漸縮小導管內徑d=14-30mm 。高達23個測壓點，管內最大流量可達2000 L/h。

2、演示板：表面噴塑鋁板，配水平坐標線。優質有機玻璃測壓管，可測定分析各測壓點的壓力變化情況。304不銹鋼低位槽,容積：80L。

3、優質有機玻璃循環水箱：容積≥90 L。

4、磁力循環泵：功率260W，最大流量1m3/h，揚程12 m。

5、液體轉子流量計：240～2000 L/h。

6、管路：透明材質，壁厚≥2.5mm。

7、額定電壓：220V，總功率：0.5kW，質量：約100 kg。

8、外形尺寸：2000×580×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

9、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

六、測控組成

變量	檢測機構	顯示機構	執行機構
壓力（差）	U型管	玻璃管壓差計	無
中心速度	畢托管	液柱高度	無
液體流量	轉子流量計	流量計就地顯示	管路出口閘閥（手動）
