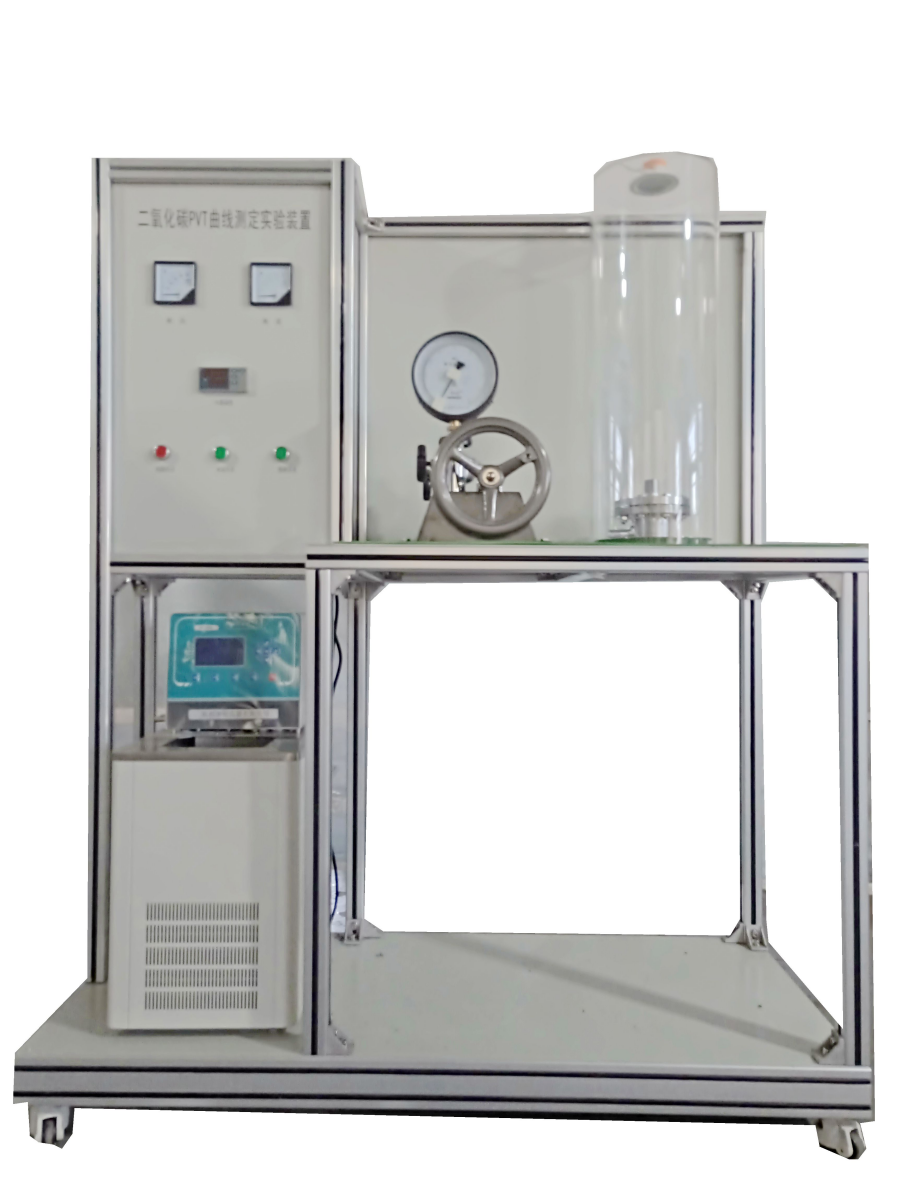

LG-QXCD二氧化碳PVT曲線測定實驗裝置

一、裝置功能

1、學習和掌握CO2的P-V-T關系曲線測定方法和原理。

2、觀察CO2臨界乳光現象、整體相變現象、氣-液兩相模糊不清現象，增強對臨界狀態的感性認識和熱力學基本概念的理解。

3、測定CO2的PVT數據，在P-V圖上繪出CO2等溫線。

4、學會活塞式壓力計、恒溫器等熱工儀器的正確使用方法。

5、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。

二、主要配置

精密加工電鍍本體、玻璃阻容器管和玻璃水套、活塞式壓力計、超級恒溫水浴，溫度傳感器、PID調節控溫、高精度PID調壓模塊電路、高品質鋁合金型材框架。

三、公用設施

1、水：自帶蓄水箱。

2、電：電壓AC220V，3kW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

四、技術參數

1、操作條件：不大于50℃，不大于10MPa。

2、高壓容器用45號鋼一次性加工成型，表面采用鍍鉻處理。

3、玻璃毛細管：承壓≤10MPa，長度600mm。

4、玻璃夾套：帶刻度，溫度傳感器測口。

5、透明有機玻璃保護罩，φ250×760mm

6、活塞式壓力計：檢驗壓力范圍0-60MPa，可設定最高壓力。

7、指針式壓力表：范圍0-10MPa，精度0.4%FS。

8、溫度傳感器：Pt100，顯示分度0.1℃。

9、超級恒溫水浴：無氟環保制冷，帶循環泵，溫度范圍-5～100℃，控溫精度0.1℃。

10、額定電壓：220V，總功率：3kW。

11、外形尺寸：1200×500×1700mm，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

12、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
