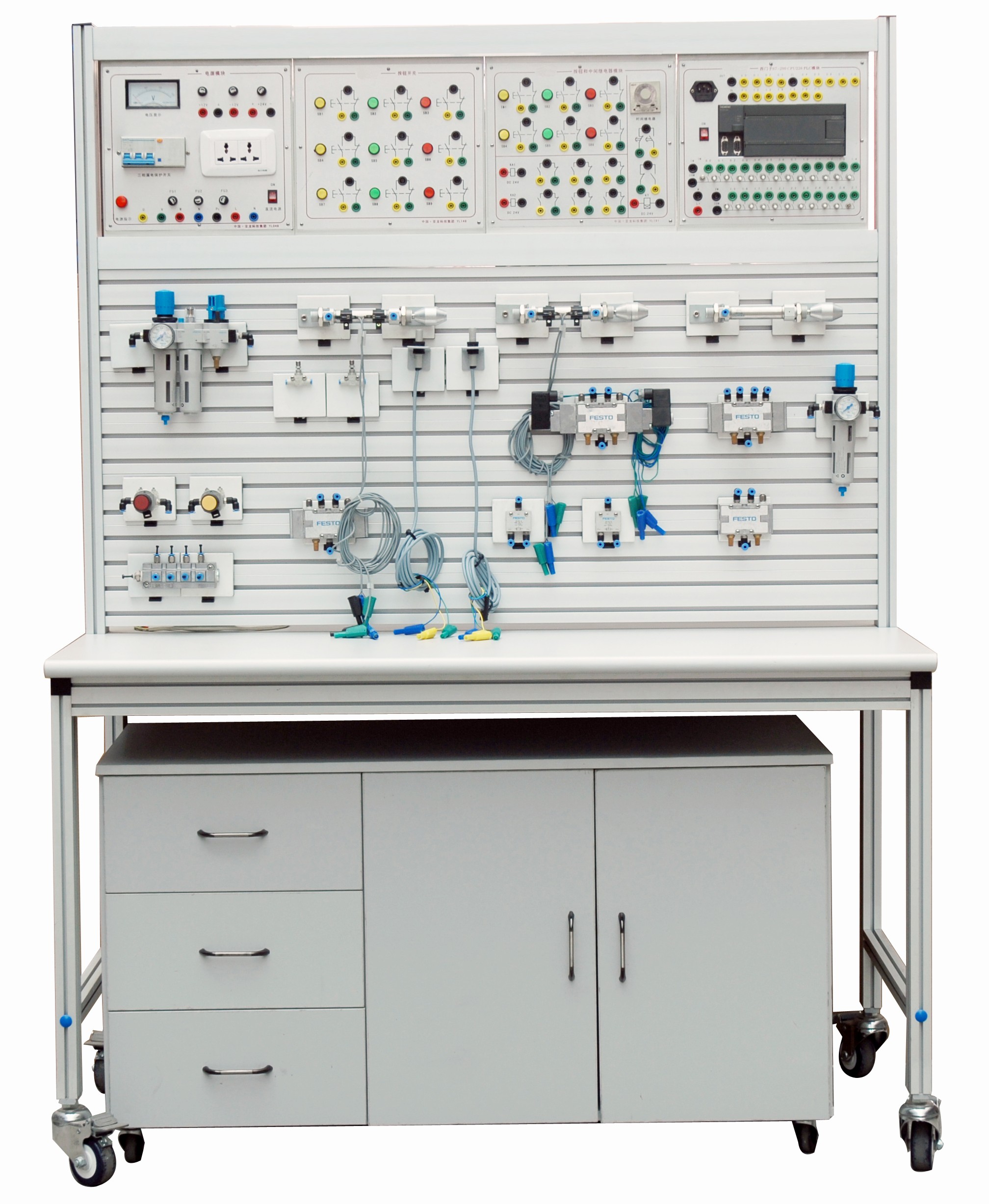

LG-LQD02型雙面氣動綜合實訓臺

LG-LQD02型 雙面氣動綜合實訓臺具備培訓所需要的很多功能，工作面積大，電器元件單獨擺放，電源系統與實訓臺融為一體，帶有存儲元件區域，可以存儲練習中不需要的元件，也可以準備練習所需要的元件。雙面氣動綜合實訓臺完全能滿足氣動和電氣氣動的教學培訓，并有拓展的空間，完整組裝。

一、每套包括:
1、氣動實訓臺的基礎支架：
(1) 框架：鋁合金型材；
(2) 尺寸(長×寬×高)：≥1200×800×1600 mm；
(3) 4個萬向腳輪：帶剎車（可鎖定），可輕松移動；
(4) 單只腳輪承重：≥200KG；
(5) 整體承重：≥300KG；
(6) 帶有存儲元件區域，可存儲練習中不需要的元件，也可準備練習所需要的元件。
2、鋁型材實訓板：
(1) 實訓板應采用陽極氧化處理工藝，兩面開有“T”型凹槽，所有元器件能夠固定在面板之上，且可以雙面使用；
(2) 在水平方向上能連續移動元件，在垂直方向上能調整對齊元件；
(3) 實訓板材料：鋁合金型材；
(4) 型材厚度：≥2mm；
(5) 柵格間距：25 mm；
(6) 表面鍍層：≥12um；
(7) 參考尺寸：(長×寬)≥1100 × 700 mm。
3、電器支架：
(1) 材質：陽極氧化處理的鋁合金和噴涂碳鋼；
(2) 尺寸： ≥ 1100×150×30 mm；
(3) 單面能放置不少于12個電器單元，雙面可用。
4、穩壓電源：
(1) 操作面板和殼體材料：經噴涂處理的金屬板；
(2) 開關保護：帶短路保護和控制燈；
(3) 直流輸出的正、負極插孔數量：≥2對；
(4) 交流輸入電壓：220 V；
(5) 頻率：50Hz；
(6) 最大直流輸出電流：≤4.5A；
(7) 保護形式：IP 20。
5、書寫墊板：
(1) 書寫墊板的兩側帶有折邊，可嵌入在實訓裝置的托盤上；
(2) 尺寸：≥350×280×20 mm；
(3) 安裝形式：嵌入（可移動）；
(4) 承重：≥25kg；
(5) 材料：塑料聚甲基丙烯酸甲酯(白色)。
6、氣動基礎套件
以真實氣動工業產品為基礎，配快速裝卡的安裝形式：快裝底板和金屬的快插快拔接頭：
每套包括：
（1）過濾調壓組件（二聯件）帶球閥：
額定流量：≥950 L/min；
工作壓力范圍：0.5～16bar；
輸出壓力范圍(最小/最大)：0.2~8 bar；
操縱方式：手動式；
過濾精度：≤5 μm。
（2）氣源分配器(6聯)：
最大工作壓力： ≥16 bar；
進口額定流量：≥530 L/min；
每個出口額定流量：≥190 L/min；
接口螺紋每個出口：M5；
接口螺紋進口：G1/8。
（3）單作用氣缸：
最大行程：≥50 mm；
工作壓力范圍：1～10bar；
活塞直徑：≤25 mm；
活塞伸出力(在6bar下)： ≥230 N；
最小彈簧力：≥20N；
最大彈簧力：≥30N。
（4）雙作用氣缸：2個
最大行程：≥ 100 mm；
工作壓力范圍：1～10bar；
活塞直徑：≤25 mm；
活塞伸出力(在6bar下) ：≥ 250 N；
活塞返回力(在6bar下) ：≥210 N。
（5）壓力表：
最大工作壓力：6 bar；
顯示范圍/刻度：0~10/0.5 bar。
（6）二位三通換向閥（按鈕式操縱）：3個
額定流量：≥250 L/min；
工作壓力范圍：0～10bar；
操縱力：≥ 25N；
閥口螺紋：M5。
（7）3/2換向閥（帶按鈕）：
操縱方式：手動；
額定流量：≥280 L/min；
工作壓力范圍：1～10bar；
閥口螺紋：G1/8；
類型：常開。
（8）二位五通方向閥（彈簧復位，氣動操作）：
額定流量：≥280 L/min；
工作壓力范圍：1～10bar；
閥口螺紋：G1/8。
（9）二位三通換向閥（滾輪桿操縱）：2個
操縱方式：手動；
額定流量：≥ 250L/min；
工作壓力范圍：0～10bar；
閥口螺紋：M5。
（10）二位三通換向閥（氣控操縱，彈簧復位）：
額定流量：≥ 280 L/min；
工作壓力范圍：0～10bar；
換向壓力：≤ 2 bar；
閥口螺紋：G1/8。
（11）二位五通方向閥（雙氣控，氣動操作）3個
額定流量：≥800 L/min；
先導壓力范圍：2～10bar；
閥口螺紋：G1/8。
（12）三位五通方向閥（鎖定中位，氣動操作）：
操縱方式：氣控式；
額定流量：≥400 L/min；
工作壓力范圍：0～10bar
換向壓力：≤2bar；
閥口螺紋：G1/8。
（13）二位三通換向閥(順序閥)：
壓力調節范圍：2~8bar；
操縱方式：氣控式；
額定流量(在4bar時) ：≥ 170 L/min；
可調節換向壓力范圍：2～8bar；
滯后：≤4 %。
（14）二位二通方向控制閥：
操縱方式：氣控式；
工作壓力范圍：2～10bar；
控制壓力：≥10 bar；
延時時間范圍：2 ~ 30 s；
（15）梭閥：
操縱方式：氣控式；
額定流量：≥640 L/min；
工作壓力范圍：1～10bar；
閥口螺紋：G1/8。
（16）雙壓閥：2個
操縱方式：自控式氣控式；
額定流量：≥80L/min；
工作壓力范圍：0.1～10bar；
閥口螺紋：M5。
（17）可調單向節流閥：2個
額定流量：≥135 L/min；
工作壓力：≥10 bar；
操縱方式：手動式；
閥口螺紋：G1/8。
（18）快速排氣閥：
操縱方式：氣控式；
額定流量1口至2口：≥1000 L/min；
額定流量2口至3口：≥2050 L/min；
閥口螺紋：G1/4。
（19）負載，帶雙作用氣缸：
最大行程：≥100 mm；
工作壓力范圍：1～10bar；
活塞直徑：≤ 25 mm；
活塞伸出力(在6bar下) ：≥260 N；
活塞返回力(在6bar下) ：≥210 N；
負載重量：≥3kg。
（20）氣控式接近開關（帶安裝卡）：2個
工作壓力范圍：2～6bar；
響應時間：≤12ms；
額定流量：≥ 40L/min。
（21）真空吸盤：
最大工作壓力：≥7bar；
耗氣量：≤20 L/min；
抽氣持續時間：≥ 9s；
吸持力60%真空：≥320N；
操縱方式：氣動式。
（22）單向閥，先導控制：2個
額定流量：≥ 135 L/min；
工作壓力：≥10bar；
操縱方式：手動式；
閥口螺紋：G1/8。
（23）元件箱 3個
箱體材質：塑料；
尺寸(長×寬×高)：≥50×50×20（mm）。
7、擴展套件（氣動-電氣氣動基礎）
以真實氣動工業產品為基礎，配快速裝卡的安裝形式：快裝底板和金屬的快插快拔接頭：
每套包括：
（1）雙作用氣缸：
最大行程：≥ 100 mm；
工作壓力范圍：1～10bar；
活塞直徑：≤ 25 mm；
活塞伸出力(在6bar下)：≥255 N；
活塞返回力(在6bar下)：≥210 N。
（2）可調單向節流閥：
額定流量：≥ 135 L/min；
工作壓力：≥ 10 bar；
操縱方式：手動式；
閥口螺紋：G1/8。
（3）二位三通電磁換向閥（彈簧復位，帶LED顯示）：
操縱方式：電控式；
額定流量1口至2口：≥ 40 L/min；
額定流量2口至3口：≥50 L/min；
工作壓力范圍：2～7bar；
工作電壓 (DC) ：24 V；
閥口螺紋：M5。
（4）二位五通電磁閥（彈簧復位）：3個
操縱方式：電控式；
額定流量：≥ 500 L/min；
工作壓力范圍：2～10bar；
工作電壓(DC)：24 V；
電流消耗：≤0.1 A；
閥口螺紋：G1/8。
（5）二位五通電磁閥（脈沖）：3個
操縱方式：電控式；
額定流量：≥500L/min；
工作壓力范圍：1.5～10bar；
工作電壓 (DC)：24V；
電流消耗：≤90mA；
閥口螺紋：G1/8。
（6）元件箱：
箱體材質：塑料；
尺寸(長×寬×高)：≥50×50×20(mm)。
8、擴展套件（電氣基礎）
帶快裝的底板和快插的4mm安全插孔，每套包括：
（1）盒裝繼電器（不少于4對轉換觸點）：6個
工作電壓(DC)：24 V；
繼電器電流消耗：≤80 mA；
接通電流(在24V下) ：≤4 A；
防護等級：IP 50。
（2）盒裝通電延時繼電器（通電延時，1常開觸點，1常閉觸點）：
工作電壓 (DC)：24 V；
繼電器電流消耗：≤ 100 mA；
接通電流(在24V下) ：≤4 A；
調節范圍：0.5~15 s；
防護等級：IP 50。
（3）盒裝斷電延時繼電器（斷電延時，1常開觸點，1常閉觸點）：
工作電壓 (DC) ：24 V；
繼電器電流消耗：≤ 80 mA；
接通電流(在24V下) ：≤4 A；
調節范圍：0.5~15 s；
防護等級：IP 50。
（4）盒裝開關單元（1個開關+2個按鈕，3個常開觸點，3 常閉觸點）：2個
工作電壓 (DC)：24 V；
額定電流：≤ 4 A；
防護等級：IP 50。
（5）盒裝顯示單元（不少于4個光學，不少于1個聲學）：
工作電壓(DC) ：24 V；
LED電流消耗：≤ 20 mA；
蜂鳴器電流消耗：≤ 10 mA；
防護等級：IP 50。
（6）盒裝電源分配單元：2個
工作電壓(DC) ：24 V；
最大電流：≤ 4 A；
接線插孔紅色(+)：≥10 個；
接線插孔藍色(+)：≥10 個；
防護等級：IP 50。
（7）電控式氣缸開關（帶適配器）：6個
安裝形式：卡裝（可移動）；
工作電壓(AC/DC)：12~30/12~36 V；
接通電流：≤ 0.3 A；
開關功率：≤ 10 VA；
開關頻率：≤300 Hz；
極性顛倒保護：是；
防護等級：IP 67。
（8）電限位開關（1組轉換觸點）：
操縱方式：滾輪桿（機械式）；
操縱行程：≥1.5 mm；
觸點額定電流(DC)：≤2 A；
防護等級：IP 67。
（9）氣動壓力開關：
工作壓力范圍：0.5～16bar；
接通容量（DC24V）：≤ 10A；
接通容量（AC220V）：≤ 7A；
防護等級：IP 65；
調節范圍：1~16 bar；
接口螺紋：G1/4；
操縱方式：氣動式。
（10）電感式傳感器：
最大感應范圍：≥2mm；
觸點額定電流 (DC) ：≤ 0.2A；
直徑：≤12mm；
防護等級：IP 20。
（11）電容式傳感器：
最大感應范圍：≥4mm；
觸點額定電流(DC)：≤ 0.2A；
直徑：≤ 12mm；
防護等級：IP 20。
（12）電氣氣動導線組件（86根）（可以疊插）：
測量導線，紅色， 45根，長度250mm；
測量導線，藍色， 25根，長度250mm；
測量導線，紅色， 10根，長度500mm；
測量導線，藍色， 5根，長度500mm；
測量導線，紅色， 5根，長度1000mm；
測量導線，藍色， 5根，長度1000mm。
（13）元件箱：3個
箱體材質：塑料；
尺寸：(長×寬×高)≥50×50×20（mm）。
9、氣動配件套件
與上述氣動硬件和氣動教學配套的附件，每套包括:
（1）2包塑料管4×0.75：
外徑：4 mm；
內徑：2.5 mm；
彎曲半徑：12 mm；
長度：10 m；
顏色：黑色。
（2）三通式快插接頭：
快插接口：Ø4mm；
數量：每包10個。
*（3）塑料軟管切管器：
刀架：灰色聚乙烯塑材料；
刀片：不銹鋼刀片；
管路外徑 (最大)：Ø 16 mm。
（4）快插接頭堵頭：
安裝形式：插接；
2個快插插頭：Ø4 mm；
數量：每包20個。
*（5）氣動松管工具：
適用管徑：4，5，6，8，10，12，14 mm；
材料：鋼板鍍鋅。
（6）消音器：
數量：每包10個；
接口螺紋：G1/8；
最大工作壓力：≥10bar；
聲壓級：≤ 75分貝；
流量降低：≤ 6%。
（7）塑料軟管：
外徑：6 mm；
內徑：4 mm；
彎曲半徑：18 mm；
長度：2 m；
顏色：黑色。
（8）元件箱
箱體材質：塑料；
尺寸：(長×寬×高)≥50×50×20（mm）。
10、空壓機及附件
(1) 靜音空壓機：
提供壓縮空氣；
配有壓力表、壓力控制器、油水分離器各 1個；
2 個壓縮空氣接口；
工作時噪音低，適合在培訓教室里使用；
采用單相交流電源，工作壓力為 8 bar；
最大流量為 50 l/min；
最大噪音為 40 分貝（dB））。
（2）空壓機附件
1個帶截止閥的快插接頭
10個6 mm三通式快插接頭
8米長塑料軟管(PU6x1.05)
11、氣動工具套裝
以真實氣動工業產品為基礎，配快速裝卡的安裝形式：快裝底板和金屬的快插快拔接頭：
每套包括：
（1）氣動用工具組套
這套工具包括：
開口扳手 6x7；8x9；12x13；13x14；
一字螺絲刀 3.0x80；5.5x100；
六角扳手 2.5；
十字螺絲刀，規格：1；
可卷起的工具包，由耐用的 PVC 材料制成。
（2）2個書寫墊板
尺寸（長 x 寬 x 高）mm：360x280x20;
用于在工作場所的筆記記錄；
可隨時移位，以符合人體工學原理；
板的兩端都可折疊，以便插入元件運送車的托盤；
材料：PMMA。
（3）4個旋鈕式手動2位3通閥：
操縱方式：手動；
額定流量：≥280 L/min；
工作壓力范圍：1～10bar；
閥口螺紋：G1/8。
（4）8個電控式氣缸開關，帶適配器
氣缸電子開關，有簧片觸點，2 根導體，常開（NO）觸點和 LED 指示燈;
由氣缸活塞內部的磁鐵來操控;
通過可移動的夾鉗來調節切換點;
開關配有 M8x1 插塞接口，并有適配器以連接 4 mm 安全插座;
安裝在 ? 25 mm 的圓柱形氣缸上;
防護等級IEC 60529: IP67
工作電壓 :12 ... 36VDC
切換頻率 :< 300Hz
最大切換電流:0.3A
極性反接保護:有
短路保護:無
（5）2個氣源分配器，6x，帶二位三通換向閥
6 個出氣口，1 個供氣口，二位三通手動滑閥有 1 個止動位和 1 個空閑口，切換位 1：阻斷供氣，切換位 2：開始供氣，空閑口關閉;
罩殼由陽極氧化鋁板制成，供氣端口有Ø 6 mm 的插塞接口，每一個執行器端口都有 Ø4 mm 的插塞接口以阻止氣流外泄，并有鋁型材板固定裝置;
尺寸（長 x 寬 x 高）mm：157x55x53;
工作壓力，最低 / 最高：0 … 10;
螺紋接口：M5
（6）1個氣動計算尺
計算尺用于氣動應用的計算和檢查。正面：用于計算活塞力和返回力；反面：排量，流量，正常情況下的排量和行程時間。帶有計算舉例，物理參數說明和所使用方程的說明。
材質：柔性塑料
