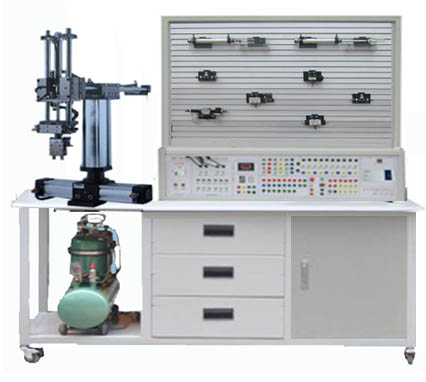

LG-QD28D型氣動機械手與PLC綜合實訓裝置

一、主要特點
1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、配備工業用常用氣動元件，且均配有過渡底板（塑料底板6.5*8cm），可方便、隨意地將元件按放在實訓面板（面板帶“T”溝槽形式的鋁合金（100cm*7.4cm*11cm）型材結構）上。回路搭接采用快換接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

二、主要技術參數
1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、控制器（）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機）電機功率：550W 電源：AC220V
5、公稱容量：30L 噪音：55分貝
6、額定輸出氣壓1Mpa
7、實訓裝置外型尺寸：1500mm×700mm×1700mm
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
24、機械手的上下，左右，旋轉，抓取等功能
四、配置清單

序號	分類	元件名稱	數量
1	實訓裝置	實訓桌	1
2	實訓裝置	實訓臺	1
3	模型	機械手模型	1
4	氣泵	空氣壓縮機	1
5	組合元件	單作用缸 QGX25ⅹ100	1
6		雙作用缸 QGX25ⅹ100	2
7		旋轉氣缸	1
8		三聯件 AC2000	1
9		減壓閥（帶壓力表）AR2000	1
10		手動換向閥 H210—08	1
11		單電磁換向閥（二位五通）4V210-8（DC24V）	2
12		雙電磁換向閥（二位五通）4V220-8（DC24V）	1
13		雙電磁換向閥（三位五通）4V230-8（DC24V）	1
14		單氣換向閥（二位五通）4A210—08	2
15		雙氣換向閥（二位五通）4A210—08	2
16		行程閥（機控）MOV—2	1
17		行程閥（按鈕）MOV—3A	1
18		或門型梭閥ST—02	2
19		快速排氣閥Q-01	2
20		單向節流閥ASC-06	2
21		單向節流閥JSC601	7
22		單向閥1/4	2
23		順序閥	1
24		六通	1
25		氣容	1
26	附件	氣管PU6ⅹ4	20米
27	電器配件	行程開關（裝在缸體上）	4個
28	電器配件	編程電纜（三菱）	1條
29	工具盒	螺絲刀	2把
30		剪刀	1把
31		活動板手	1把
32		尖嘴鉗	1把
33		消聲器（?。?/8	2只
34		消聲器（大）3/8	1只
35		三通（T型三通）Ø 6	4只
36		三通（Y型減徑三通）Ø 8—Ø 6	1只
37		四通Ø 6	2只
38		L型（螺紋二通）601	2只
39		L型（螺紋二通）602	2只
40		氣孔塞頭Ø 6	5只
41		生料帶	1個
42		保險絲3A	2只
43	資料	氣動PLC使用說明書	1冊
44	資料	光盤（PLC編程軟件，PLC程序）	1碟
