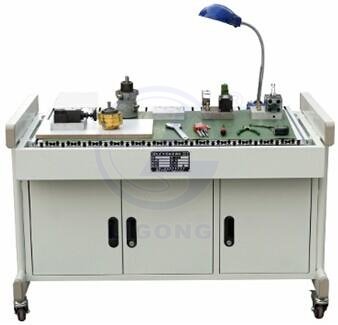

LG-YYCZ01型 液壓元件拆裝實訓裝置
動力元件包括：低壓用齒輪泵 中壓葉片泵 、高壓用軸向柱塞泵
控制元件包括：溢流閥、減壓閥、節流閥單向閥、換向閥等，
執行元件：單出桿雙作用液壓油缸。所有元件要求符合液壓標準要求，采用通用化系統。
控制屏：采用金屬框架制作，設有抽屜、日光燈、交流電源插座。有小零件盒，以防止零件的丟失，操作方便符合人性化要求。
一、LG-YYCZ01型 液壓元件拆裝實訓裝置產品概述
液壓元件是液壓系統的重要組成部分，LG-YYCZ01型 液壓元件拆裝實訓裝置配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具。通過對液壓元件的拆裝實訓，觀察了解零件在液壓元件中的作用，加深學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工裝配工藝有一定的認識。適合各職業院校機電類專業《液壓傳動》、《液壓與氣壓傳動》等課程的實訓教學需要。
二、特點
（1）采用立式單面設計，結構簡潔。
（2）操作臺采用T型鋁合金型材制作，經久耐用，美觀大方。
（3）液壓元件安裝在特殊設計的模塊上，可以隨意地組合搭建。
三、性能參數
（1）外型尺寸：
實訓桌（長×寬×高）：1400mm×700mm×750mm
操作屏（長×寬×高）：880mm×330mm×560mm
（2）重 量：＜70Kg
（3）工作條件：
溫度：-10℃~+40℃
相對濕度：≤85%（25℃）
三、產品組成
3.1 操作屏
操作屏采用T型鋁合金型材制作，在臺面上鋪設有防靜電皮墊，同時臺面上還有小元器件盒，以防止零件的丟失。
3.2 元器件
（1）動力元件：低壓齒輪泵（CB-B4）、葉片泵（YB-10B）、高壓柱塞泵（4MCY-1）。
（2）控制元件：直動式溢流閥（P-B10）、先導式溢流閥（Y-10B）、力士樂系列高壓溢流閥（DB-10）、減壓閥（J-10B）、節流閥（L-10B）、單向閥（I-10B）、換向閥（34E-10B）、力士樂系列高壓換向閥（3W6A）。
（3）執行元件：單出桿雙作用液壓油缸。
3.3 工具：內六角扳手、內卡、鋼皮尺、活動扳手、螺絲刀、老虎鉗。
四、實訓內容
1. 齒輪泵拆裝測量與原理分析
2. 柱塞泵拆裝與原理分析
3. 葉片泵拆裝與原理分析
4. 執行元件的拆裝(液壓缸 液壓馬達)
5. 方向閥的拆裝與閥工作原理分析(電磁換向閥)
6. 溢流閥的拆裝與原理分析
7. 壓力閥的拆裝(各類溢流閥,減壓閥,壓力繼電器,順序閥)
8. 流量閥的拆裝與原理分析(調速閥,節流閥)
9.液壓缸拆裝
10.液壓泵拆裝
五、產品配置
控制元件包括：溢流閥、減壓閥、節流閥單向閥、換向閥等，
執行元件：單出桿雙作用液壓油缸。所有元件要求符合液壓標準要求，采用通用化系統。
控制屏：采用金屬框架制作，設有抽屜、日光燈、交流電源插座。有小零件盒，以防止零件的丟失，操作方便符合人性化要求。
液壓元件是液壓系統的重要組成部分，LG-YYCZ01型 液壓元件拆裝實訓裝置配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具。通過對液壓元件的拆裝實訓，觀察了解零件在液壓元件中的作用，加深學生對液壓元件結構及工作原理的了解，并能對液壓元件的加工裝配工藝有一定的認識。適合各職業院校機電類專業《液壓傳動》、《液壓與氣壓傳動》等課程的實訓教學需要。
二、特點
（1）采用立式單面設計，結構簡潔。
（2）操作臺采用T型鋁合金型材制作，經久耐用，美觀大方。
（3）液壓元件安裝在特殊設計的模塊上，可以隨意地組合搭建。
三、性能參數
（1）外型尺寸：
實訓桌（長×寬×高）：1400mm×700mm×750mm
操作屏（長×寬×高）：880mm×330mm×560mm
（2）重 量：＜70Kg
（3）工作條件：
溫度：-10℃~+40℃
相對濕度：≤85%（25℃）
三、產品組成
3.1 操作屏
操作屏采用T型鋁合金型材制作，在臺面上鋪設有防靜電皮墊，同時臺面上還有小元器件盒，以防止零件的丟失。
3.2 元器件
（1）動力元件：低壓齒輪泵（CB-B4）、葉片泵（YB-10B）、高壓柱塞泵（4MCY-1）。
（2）控制元件：直動式溢流閥（P-B10）、先導式溢流閥（Y-10B）、力士樂系列高壓溢流閥（DB-10）、減壓閥（J-10B）、節流閥（L-10B）、單向閥（I-10B）、換向閥（34E-10B）、力士樂系列高壓換向閥（3W6A）。
（3）執行元件：單出桿雙作用液壓油缸。
3.3 工具：內六角扳手、內卡、鋼皮尺、活動扳手、螺絲刀、老虎鉗。
四、實訓內容
1. 齒輪泵拆裝測量與原理分析
2. 柱塞泵拆裝與原理分析
3. 葉片泵拆裝與原理分析
4. 執行元件的拆裝(液壓缸 液壓馬達)
5. 方向閥的拆裝與閥工作原理分析(電磁換向閥)
6. 溢流閥的拆裝與原理分析
7. 壓力閥的拆裝(各類溢流閥,減壓閥,壓力繼電器,順序閥)
8. 流量閥的拆裝與原理分析(調速閥,節流閥)
9.液壓缸拆裝
10.液壓泵拆裝
五、產品配置
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| 1 | 低壓齒輪泵 | CB-B4 | 2 | |
| 2 | 葉片泵 | YB-10B | 1 | |
| 4 | 直動式溢流閥 | DBDH | 1 | |
| 6 | 高壓溢流閥 | DB-10 | 1 | |
| 7 | 減壓閥 | J-10B | 1 | |
| 8 | 節流閥 | L-10B | 1 | |
| 9 | 單向閥 | I-10B | 1 | |
| 10 | 電磁換向閥 | 24E-10B-DV24 | 1 | |
| 11 | 高壓換向閥 | 3WE6A-220V | 1 | |
| 12 | 單出桿雙作用液壓油缸 | φ50/25-125 | 1 | |
| 13 | 變量柱塞泵 | SCY14-1B | 1 | |
| 14 | 葉片馬達 | FQ | 1 | |
| 15 | 壓力繼電器 | HX | 1 | |
| 16 | 調速閥 | Q型調速閥 | 1 | |
| 17 | 拆裝工具 | 內六角扳手一套、活動扳手二把、螺絲刀一把、老虎鉗一把、鋼皮尺一根、內卡一只 | 1 |
