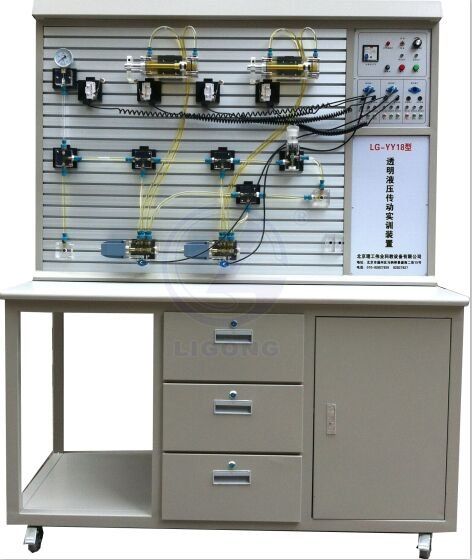

LG-YY18型透明液壓傳動實訓裝置

一、LG-YY18型透明液壓傳動實訓裝置主要特點

1、主要由實訓桌、實訓臺、液壓元件和電器控制器件。

2、配備全常用液壓元件：每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件安插在面板上（面板為T(mén)型鋁槽型）。油路搭接采用快換接頭，拆接方便，不漏油。

3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

4、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。

二、主要技術參數

1、電源：AC220V 50HZ

2、直流電源輸入AC220V 輸出DC24V/3A

3、直流電機功率：250W 調速范圍0－1700r/min

4、實訓油路液流壓力要求需0.3－0.8MPa（油泵*高壓力：PMAX=2.5MPa）

5、電磁換向閥：AC220V .吸力3mpa

6、實訓裝置外型尺寸：1250mm×650mm×1800mm

三、液壓基本實驗內容
1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控平向閥的閉鎖回路。

4、壓力調定回路。

5、二級壓力控制回路。

6、用減壓閥的減壓回路。

7、用增壓缸的增壓回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的復合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥并聯的二次進給同路。

16、用順序閥的順序動作回路。

17、用壓力繼電回的順序動作回路。

18、用行程開關控制的順序動作回路。

19、用行程換向閥的順序動作回路。

20、串聯液壓缸的同步回路。

21、用先導型溢流閥控制的換向回路

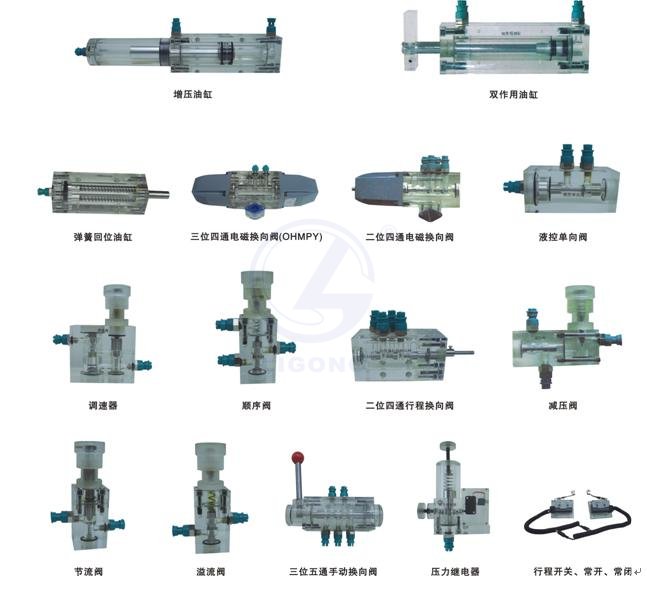

四、液壓元件

LG-YY18型 透明液壓傳動實訓裝置
