LG-QD28A型氣動PLC控制實訓裝置

一、LG-QD28A型氣動PLC控制實訓裝置主要特點

1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、實訓氣動元件采用活動按桿結構，實訓組裝四路快捷方便；實驗回路清晰度高。

3、實訓氣源壓力低，電氣控制采用低壓直流24V電源；實訓氣路控制電路安全可靠。

4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

二、主要技術參數

1、電源AC 220V 50HZ

2、直流電源：輸入AC 220V，輸出DC 24V/3A

3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）

4、空氣壓縮機（基本配置小型機）電機功率：250W 電源：AC220V

5、公稱容量：10L

6、額定輸出氣壓0.7Mpa

7、實訓裝置外型尺寸：1600mm×700mm×760mm

8、實訓臺尺寸：1050mm×450mm×1100mm

三、氣動基本實訓回路

1、單作用氣缸的換向回路 12、過載保護回路

2、雙作用氣缸的換向回路 13、互鎖回路

3、單作用氣缸速度控制回路 14、單缸單往復控制回路

4、雙作用氣缸單向調速回路 15、單缸連續往復動作回路

5、雙作用氣缸雙向調速回路 16、直線缸、旋轉缸順序動作回路

6、速度換接回路 17、多缸順序動作回路

7、緩沖回路 18、雙缸、同步動作回路

8、二次壓力控制回路 19、回缸聯動回路

9、高低壓轉換回路 20、卸荷回路

10、計數回路 21、或門型梭閥的應用回路

11、延時回路 22、快速排氣閥應用回路

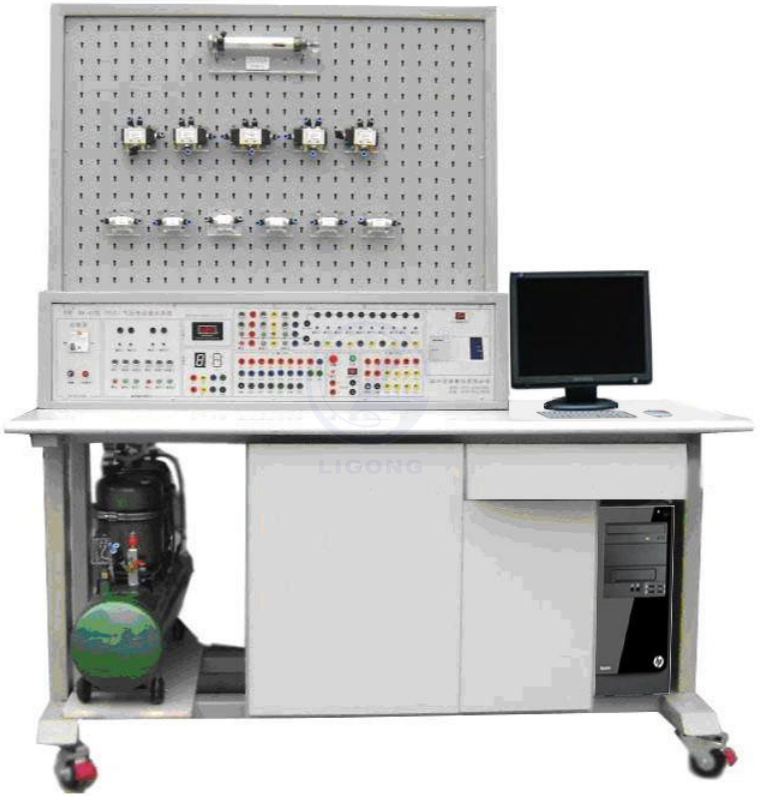

LG-QD28A型 氣動PLC控制實訓裝置
