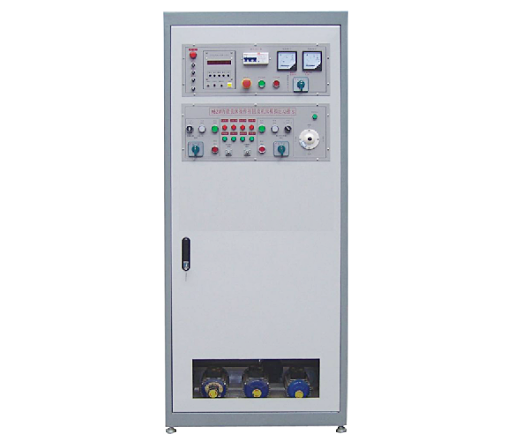

LG-X62WG型X62W萬能銑床電氣技能實訓考核鑒定裝置(柜式)

一、概述

LG-X62WG型 X62W萬能銑床電氣技能實訓考核鑒定裝置(柜式)是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于LG-X62WG型 X62W萬能銑床電氣技能實訓考核鑒定裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。
二、特點
1、LG-X62WG型 X62W萬能銑床電氣技能實訓考核鑒定裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，因而具有占地面積小、外形美觀、經濟效益高等特點。
2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。
3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。
4、LG-X62WG型 X62W萬能銑床電氣技能實訓考核鑒定裝置通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。
5、可以人為的設置故障點，只要通過開關切換就可設置。
6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。
7、WiFi無線智能實驗室管理考核系統
三、技術參數
1、輸入電壓：三相四線～380V±10%  50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1500mm
5、設備重量：200kg
四、裝置組成
1、控制柜門
   在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。
   通過電壓指示切換開關，在電壓表上分別能指示電網的UUV、UVW、UWU線電壓值；交流電流表用來監視負載的大小；
   定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。
2、控制柜主體
   控制柜分四個部分
   第一部分為X62W萬能銑床的電氣線路部分，在該面板上裝有X62W銑床所有的元器件；
   第二部分為故障設置箱；
   第三部分為電機，它們分別用來模擬實際機床各種運動部分的動作。
3、WiFi無線智能實驗室管理考核系統（投標時現場演示）
（1）系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
（2）集成無線實驗電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>50臺。
（3）集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，學生鍵盤設置，考核故障發布考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
（4）學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
五、故障點設置一覽表

故障編號	故障現象	故障編號	故障現象
1	冷卻泵電機不能啟動	16	進給電機不能正轉
2	主軸、進給均不能啟動	17	工作臺不能向上或向后進給
3	主軸無變速沖動	18	圓形工作臺不能工作
4	主軸停止制動不正常	19	圓形工作臺不能工作
5	主軸電機不能啟動	20	非圓工作臺不能向右進給
6	主軸停止不能制動	21	非圓不能上下（或前后）進給，不能快進
7	主軸不能啟動	22	不能上下（或前后）進給
8	進給電機不能啟動	23	不能向下（或前）進給
9	進給電機不能啟動	24	進給電機不能反轉
10	進給電機不能啟動	25	只能一地快進操作
11	進給變速無沖動，圓形工作臺不能工作	26	只能一地快進操作
12	工作臺不能左右進給	27	不能快進
13	工作臺不能左右進給	28	電磁閥不動作
14	非圓工作臺不工作	29	進給電機不轉
15	工作臺不能向左進給	30	主軸電機不轉
