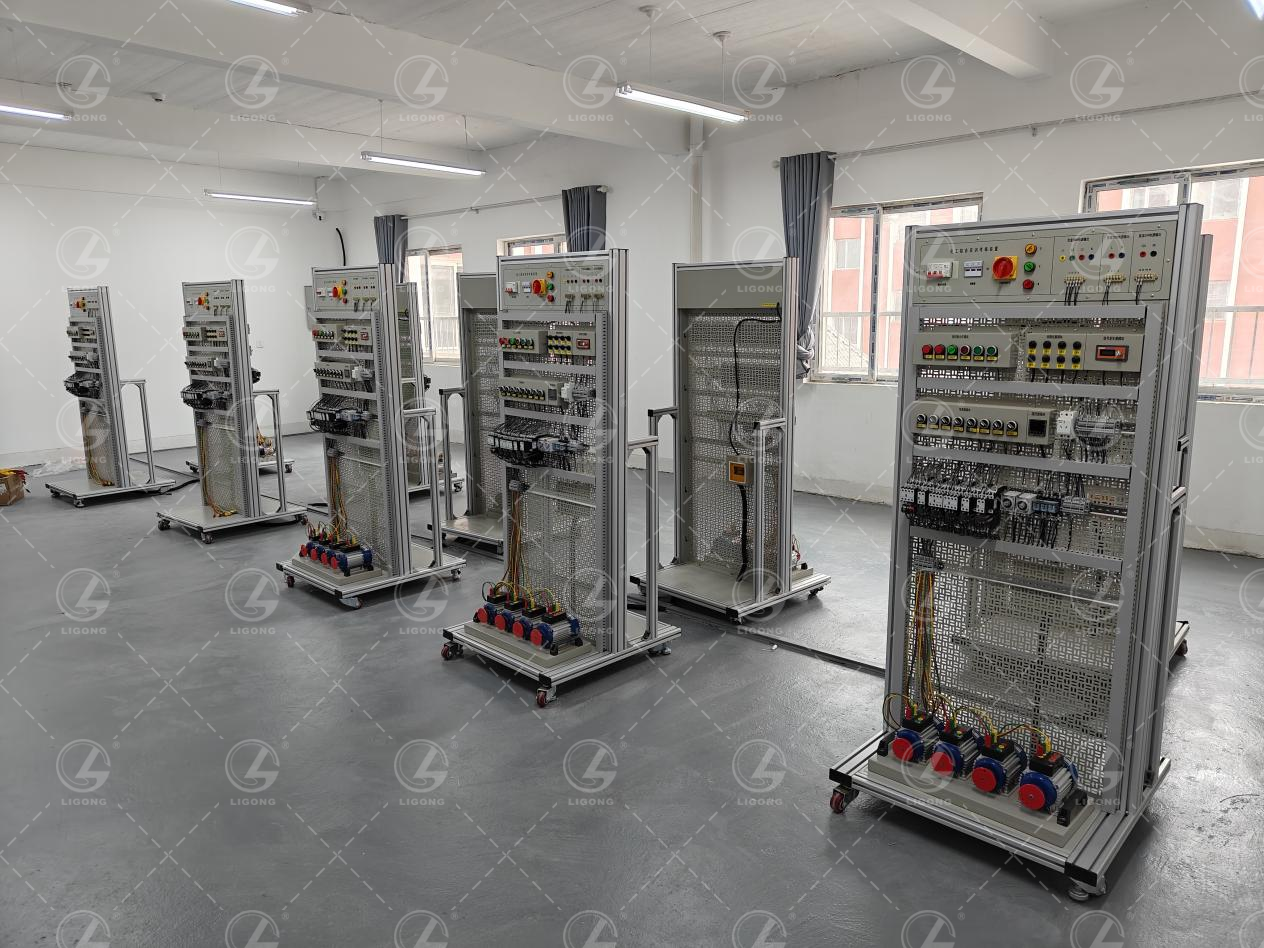

LGJC-DQ01型 機床電路故障診斷與維修平臺
一、產品組成
1、標準控制屏
控制屏應采用立式結構，由網孔板、安全防護隔板、支撐架及支撐條、4只萬向輪、空氣開關、開關電源、插座等組成，平臺中全部單元模塊都安裝在標準控制屏上。
具體要求如下：
標準控制屏尺寸不小于H2000*W800*D800mm；
網孔板：冷軋鋼板≥2mm、底板撐條≥5mm。面板≥1750*800mm；
支撐架及支撐條≥800*800mm；
2、電源控制模塊
應有4P20A（帶漏電保護）空氣開關、熔斷器等，具有可靠安全保護功能
3、故障設置盒
（1）設備應具有故障設置盒，故障設置盒內有PCB電路板，可通過計算機設置下發≥16路故障點。
（2）繼電故障類型：斷路。
4、低壓電氣及操作單元
設備應根據銑床電路的特點，設置有遠程操作按鈕區、就近操作按鈕指示區、接觸器安裝區、行程開關放置等區域。
控制電路完全模擬T68臥式鏜床控制要求，主軸電機雙速、正反轉控制，快速電動機正反轉控制，照明控制，主軸點動和制動控制等。
5、三相異步交流電機
電機類型：應為三相交流異步電動機
電壓：AC 380V/660V±10%
功率：≥180W
頻率：50Hz
接法：Y/△
電流：0.36A
轉速：≥1400r/min
防護等級： IP54
6、主要器件
|
序號 |
配置名稱 |
規格型號 |
單位 |
數量 |
|
1 |
斷路器 |
4P C20帶漏保 |
個 |
1 |
|
2 |
交流電動機 |
AC380V/660V 180W |
個 |
3 |
|
3 |
轉換開關（φ22） |
LA39-B2-11X/K 1開1閉 |
個 |
3 |
|
4 |
轉換開關（φ22） |
PB1L-12X/K 1開2閉 |
個 |
1 |
|
5 |
白色指示燈（φ22） |
AD16-22D/W23S 24V |
個 |
1 |
|
6 |
熔斷器座 |
RT18-32(X)帶燈導軌式 1P |
個 |
5 |
|
7 |
熱繼電器 |
LRD05C 整定電流: 0.63...1 A |
個 |
3 |
|
8 |
熱繼電器座 |
LAD7B106C |
個 |
3 |
|
9 |
控制變壓器 |
交流220V轉24V |
個 |
1 |
|
10 |
交流接觸器 |
LC1E0901M5N 3開1閉 |
個 |
1 |
|
11 |
交流接觸器輔助觸頭 |
LAEN40N 4常開 |
個 |
1 |
|
12 |
綠色按鈕 |
YJ139-LA38-11BN 綠色1開1閉 |
個 |
2 |
|
13 |
黃色按鈕 |
YJ139-LA38-11BN 黃色1開1閉 |
個 |
2 |
|
14 |
紅色按鈕 |
YJ139-LA38-11BN 紅色1開1閉 |
個 |
2 |
|
15 |
繼電器 |
RJ2S-CLD-D24 |
個 |
3 |
|
16 |
繼電器底座 |
SJ2S-05B |
個 |
3 |
|
17 |
行程開關（快速） |
LXJM1-8112 |
個 |
5 |
|
18 |
行程開關 |
YBLX-3/11H |
個 |
1 |
|
19 |
整流器 |
KBPC1010 10A/1000V |
個 |
1 |
|
20 |
保險 5A |
10×38 |
個 |
3 |
|
21 |
保險 2A |
10×38 |
個 |
2 |
|
22 |
小按鈕盒 |
TJ-AG-0816-S (80×160×55） |
個 |
1 |
|
23 |
大按鈕盒 |
TJ-AG-1520-S （150*200*75） |
個 |
1 |
|
24 |
故障盒 |
TJ-TG-2030-S (200×300×150） |
個 |
1 |
|
25 |
故障設置板 |
PCB故障設置模塊 |
套 |
1 |
|
26 |
接線端子 |
1.5mm²、2.5mm²灰色端子；2.5mm²黃綠色端子 |
批 |
1 |
|
27 |
交流電機有機玻璃保護罩 |
圓弧型，配安裝支架 |
個 |
3 |
|
28 |
塑料線槽 |
B40×H60×L2000mm |
米 |
10 |
|
29 |
鋁導軌 |
35×7.5 厚1.6mm 帶孔 |
米 |
3 |
|
30 |
五孔插頭及插座 |
T-25 套 |
套 |
1 |
|
31 |
短套管 |
5CM |
個 |
3 |
|
32 |
金屬管 |
Φ25 |
根 |
1 |
|
33 |
塑料管夾 |
|
個 |
4 |
