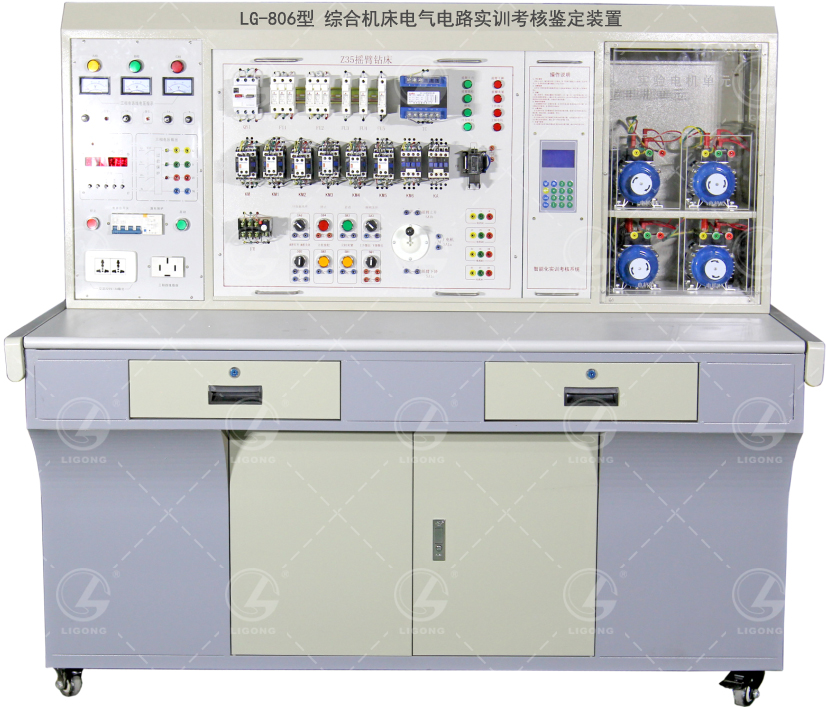

LG-806A型機床電氣實訓與智能考核裝置

一、概述

符合設備安全設計標準，具備常用電力拖動控制模塊化實訓和考核功能，實訓考核數據管理功能，故障設置便捷，故障排除安全提示功能和設備安全自我保護功能，每一實訓模塊配備必要的輸出電器單元構成完整的電力拖動系統，用于課堂演示、機床電氣控制原理性操作及實訓實習考核。裝置通過方便地更換掛箱可分別考核四種機床電路，每個掛箱共用智能故障考核系統，操作方便。由于設備均采用工業上通用的電器，因而可作為電工類職業培訓的考核設備。通過本設置的培訓能提高學生動手能力和故障排除技能，并克服以往在實際設備上進行教學費用高且難以達到教學目的的弱點。

二、適用范圍

通過更換掛箱能完成以下四種機床電路的實訓考核：

1、X62W型萬能銑床電氣技能實訓考核

2、T68臥式鏜床電路的實訓考核

3、M7130平面磨床電路技能實訓考核

4、CA6140普通車床電路技能實訓考核

三、裝置特點

1、一臺裝置能完成四種機床電路的實訓考核，經濟效益顯著。

2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。

3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下復位按鈕后才能重新啟動電源，確保設備安全。

四、技術性能

1、輸入電源：三相四線～380V±10% 50Hz

2、溫度：-5℃～+40℃，相對濕度85%（25℃）

3、裝置容量：1.5KVA

4、外形尺寸：1700mm×700mm×1450mm

五、裝置的構成及功能

裝置主要有實訓屏、實驗室管理考核系統、實訓機床電路掛箱、實訓桌等組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板

1、主控功能板

2、輔助器件安裝屏

3、智能實驗室管理考核系統

（二）實訓機床電路掛箱

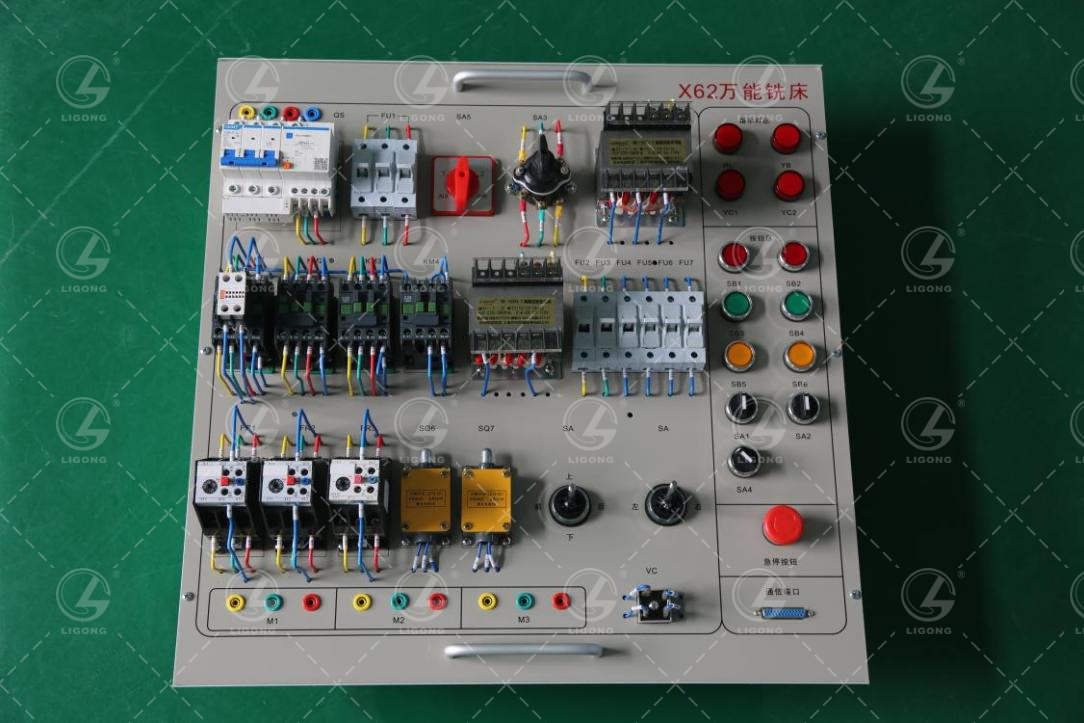

1、X62W型萬能銑床電路掛箱

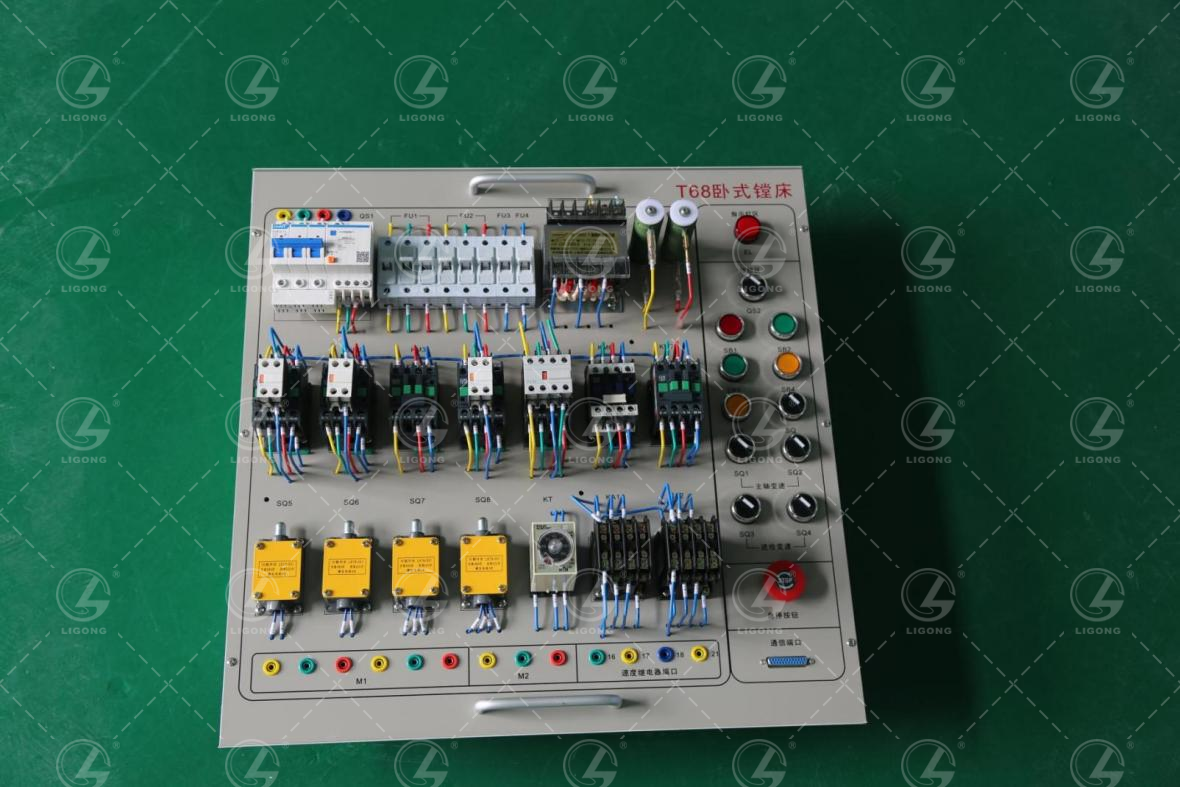

2、T68臥式鏜床電路掛箱

3、M7130平面磨床電路掛箱

4、CA6140普通車床電路掛箱

（三）實訓桌

實訓桌采用鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。

六、實訓功能：

（一）X62W萬能銑床電路技能實訓考核裝置故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	冷卻泵不能啟動	13	進給電機不能正轉
2	主軸、進給均不能啟動	14	工作臺不能向上或向后進給
3	主軸無變速沖動	15	圓形工作臺不能工作
4	主軸停止制動不正常	16	非圓工作臺不能向右進給
5	主軸電機不能啟動	17	非圓不能上下（或前后）進給，不能快進
6	主軸停止不能制動	18	不能上下（或前后）進給
7	主軸不能啟動	19	不能向下（或前）進給
8	進給電機不能啟動	20	進給電機不能反轉
9	進給變速無沖動，圓形工作臺不能工作	21	只能一地快進操作
10	工作臺不能左右進給	22	不能快進
11	非圓工作臺不工作	23	電磁閥不動作
12	工作臺不能向左進給	24	進給電機不轉

（二）T68臥式鏜床電路的實訓考核掛箱故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床不能啟動	14	主軸電機不能正轉
2	主軸正轉不能啟動	15	主軸只有點動控制
3	主軸正轉不能啟動	16	主軸電機不能正轉
4	主軸正轉不能啟動	17	主軸電機不能反轉
5	主軸正轉不能啟動	18	主軸正轉工作不正常
6	主軸正轉不能啟動	19	主軸低速不能工作
7	主軸正轉不能啟動	20	主軸反轉工作不正常
8	主軸正轉不能啟動	21	主軸高速不工作
9	主軸不能工作	22	快速電機不能正轉
10	主軸無高速	23	快速電機不能正轉
11	主軸停止無制動	24	快速電機不能反轉
12	主軸變速無沖動	25	快速電機不轉
13	變速沖動工作不正常

（三）M7130平面磨床電路技能實訓考核裝置故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	9	電磁吸盤控制不能自鎖
2	液壓泵電動機無法啟動	10	電磁吸盤不能進行充磁
3	液壓泵電動機和砂輪電動機都無法啟動	11	電磁吸盤不能退磁
4	砂輪電動機無法啟動	12	電磁吸盤不工作
5	砂輪電動機控制無自鎖	13	液壓泵、砂輪電動機不能工作
6	砂輪架無法上升	14	液壓泵不工作
7	砂輪架無法下降	15	砂輪不工作
8	電磁吸盤不能工作

（四）CA6140普通車床電路技能實訓考核掛箱故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	10	主軸、冷卻泵電動機不能啟動
2	機床無法啟動	11	冷卻泵不能啟動
3	機床無法啟動	12	冷卻泵不能啟動
4	照明燈不亮	13	冷卻泵不能啟動
5	機床無法啟動	14	刀架不能快速移動
6	機床無法啟動	15	主軸不工作
7	主軸、冷卻泵電動機不能啟動	16	冷卻泵不工作
8	主軸電動機控制不能自鎖	17	不能快速移動
9	主軸電動機控制不能自鎖
