LGY-CZ06A型工業機器人多功能可拆裝循環物料搬運實訓平臺

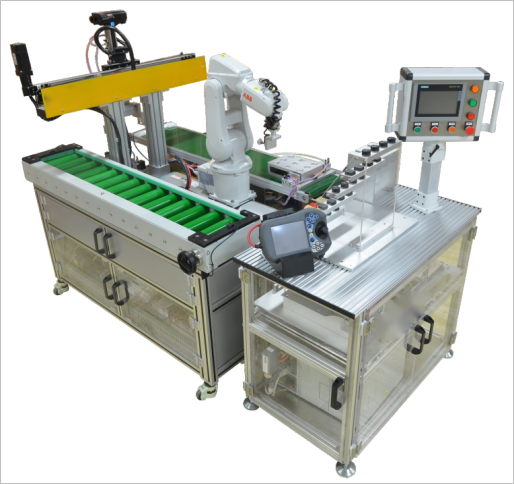

一、設備外觀圖

二、設備概述

該設備涵蓋了機電一體化或電氣自動化專業學習中所涉及的如工業機器人應用與維護、機電控制技術、氣動控制技術、過程控制技術、可編程控制技術、自動檢測技術、變頻調速技術、運動控制技術、網絡通信技術、人機界面、單片機控制技術、上位機監控技術等多項技術，具有職業性、實踐性、開放性、產業性、教學性、通用性等特點，是一套能用于職業技能的訓練、培訓、考核及技能大賽的實訓設備。

該設備主要由ABB120工業機器人、混合式流水線（皮帶式、滾筒式）、物料轉換臺、直角坐標上下料機械臂、機器人底座、機器人配套工裝夾具、電氣控制柜以及配套的各種實訓模塊單元等組成。

三、技術參數

(1)交流電源：單相三線制交流 220V AC±10%，50-60Hz；

(2)實驗臺直流電源： 24V DC

(3)工作環境：溫度5～45℃ 相對濕度：≤90％（25℃）

(4)整機功耗：≤2KW

(5)設備重量：200Kg

(6)設備尺寸：2000*1000*1600mm

(7)氣源：額定流量≥30L/MIN 額定壓力≥0.5MPa；

(8)安全保護：具有過載保護、短路保護、漏電保護等功能，所有電器安全符合相關的國標標準。
