LGY-HJ017A型工業機器人焊接系統控制與應用實訓裝備

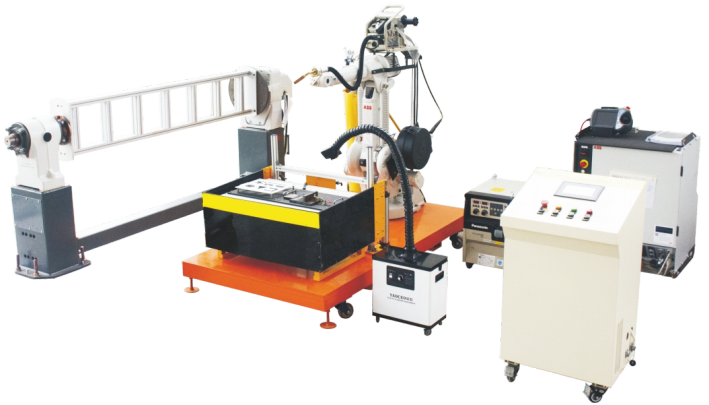

一、設備外觀

二、設備概述

LGY-HJ017A型工業機器人焊接系統控制與應用實訓裝備主要由ABB1410機器人、IRC5機器人控制器、IRBP L600變位機、松下焊機、送絲裝置、焊槍、WeldGuide IV、焊接工作臺、煙霧凈化過濾器、氣瓶（100%工業液體二氧化碳）、PLC電氣控制柜、電腦工作臺等組成。設備主要運作功能是通過六自由度工業機器人與焊接系統、焊縫跟蹤系統、變位機系統以及二氧化碳工作氣體的完美結合，從而實現不同厚度的碳鋼的焊接焊縫跟蹤工作，同時支持直線圓弧焊接以及不同形狀的擺弧焊接和多層多道焊接功能。

三、技術參數

1.輸入電源：三相五線制 AC 380 V±10% 50Hz。

2.輸入功率：≤8kw；

3.工作環境：使用溫度：0~40℃；保存溫度：-10~65℃；使用濕度：90%以下（無結露）；空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；

4.外形尺寸（含防護欄）：長×寬×高=4000×4000×2000mm,（參考尺寸，具體以實際為準）。

5.本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。
