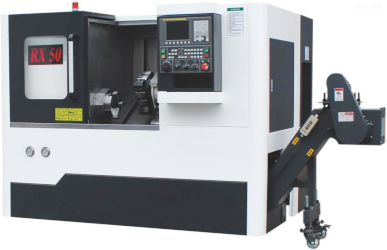

LGX-RX50型高精度斜床身數控車床
LGX-RX50型 高精度斜床身數控車床雙坐標兩軸聯動，半閉環控制數控車床。主機采用整體45°斜床身結構布置，高精度直線導軌，滾珠絲杠驅動。動態特性好，精度高，剛性強。防護采用全封閉防護，標配自動排屑器，排屑性能好。
|
加工范圍
|
床身上最大回轉直徑
|
(mm)
|
380
|
|
滑板上回轉直徑
|
(mm)
|
180(軸類)
|
|
|
最大工件直徑
|
(mm)
|
250（盤類/刀塔）
|
|
|
主軸
|
主軸轉速范圍
|
|
50-4200轉/分鐘
|
|
主軸轉速級數
|
|
無級
|
|
|
主軸孔徑
|
(mm)
|
Φ56
|
|
|
卡盤 Cluck
|
|
特配
|
|
|
|
|
標配（￠160）
|
|
|
主電機功率
|
(kW)
|
5.5（伺服）
|
|
|
進給
|
Z軸行程
|
(mm)
|
450
|
|
X軸行程
|
(mm)
|
150
|
|
|
快速移動速度X/Z
|
(m/min)
|
20/20
|
|
|
最小輸入單位X/Z
|
(mm)
|
0.001
|
|
|
驅動電機扭矩X/Z
|
N.M
|
伺服1.2/1.2
|
|
|
位置精度
|
重復定位精度X/Z
|
(ISO)
|
0.005/0.005
|
|
(排)刀架
|
臥式八工位
|
|
標配
|
|
車刀刀體尺寸
|
(mm)
|
20×20
|
|
|
刀架重復定位精度
|
|
0.005
|
|
|
刀架換刀時間
|
|
0.5
|
|
|
尾座
|
尾座套筒行程
|
|
125
|
|
尾座套筒直徑/錐孔
|
|
Φ60/MT4
|
|
|
切削工件
|
工件精度
|
It6
|
|
|
工件粗糙度
|
Ra0.8(有色金屬) Ra1.6(剛件)
|
|
|
|
控制系統
CNC |
法那科(選配)
|
|
|
|
廣數
|
|
|
|
|
機床尺寸 長×寬×高 (L×W×H) (mm)
|
2050*1625*1640
|
|
|
|
機床重量(kg)
|
2500(參考重量)
|
|
|
