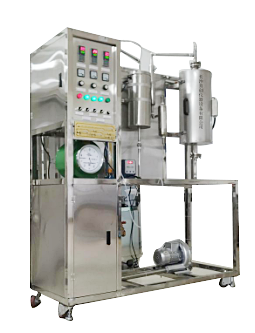

LG-LHC型流化床催化反應實驗裝置

一、功能：
1、了解流化床反應實驗裝置的基本結構、工作原理及操作方法。
2、進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。

二、主要配置：
流化床反應器、預熱器、計量泵、氣泵、氣體轉子流量計、濕式氣體流量計、溫控儀表、壓力儀表、實驗臺架及控制屏等。
三、技術參數：
1、反應器：采用不銹鋼材質精制，φ25×650mm。三段加熱，功率：3×1KW，*高使用溫度：600℃左右。
2、預熱器：φ10×250mm，加熱功率：1KW。
3、催化劑裝載量：10-150ml。
4、氣體轉子流量計量程：0.05-0.5L/min。
5、氣泵：采用HG-370W型空氣旋渦泵；功率：370W；*大風壓：11.76kPa；*大風量：48m3/h。
6、計量泵：微型隔膜計量泵；功率：30W；*大流量：9L/h；沖程頻率：120/minute；吸程：2m。
7、濕式氣體流量計：型號：LML-2，額定流量：0.5m3/h,計量容積：5L/轉，精度：±1%。
8、冷凝器：采用不銹鋼材質精制，φ40×400mm。
9、氣液分離器：采用不銹鋼材質精制，φ50×150mm。
10、控制屏面板及實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便。
11、外形尺寸：1600×600×1800mm。
