LG-HYGC02型化工儀表及過程控制實訓裝置

一、LG-HYGC02型化工儀表及過程控制實訓裝置功能：
1、單容及雙容液位對象特征參數測定實驗，了解復雜過程控制系統的構成。掌握復雜過程控制--串級控制方法（上下水箱液位串級控制）。
2、測定離心泵恒流量、恒壓力控制系統在節躍干擾作用下，離心泵出口流量的過渡過程，利用*大偏差、余差、衰減比、振蕩周期和過渡時間等參數評價離心泵恒流量控制系統的控制質量；
3、掌握比例度P、積分時間I參數在流量、恒壓力控制系統的作用和過渡過程品質指標的影響；
4、用“臨界比例度法”、“衰減曲線法”來工程整定PID控制參數；
5、熟悉和掌握化工基本量（溫度、壓力、流量、液位）的測量方法及影響因素；對溫度、壓力進行校正，練習安裝和正確操作和測量。
6、對現場在線運行儀表的故障查找并及時排除。
7、就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。

二、設計參數
1、裝置整體采用工程化布局，設備主體：2000×700×2000mm（長×寬×高），可根據實訓場地實際高度和場地面積進行調整。
2、溫度：常溫-70℃，液位100-400mm
三、公用設施：
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2、電：電壓AC380V，功率1.5KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：清潔自來水，外配設備：無。
四、裝置配置

序號	設備名稱	規格	數量
1	不銹鋼臥式離心泵	WB50/025 H=36m ，Q= 3.5m3/h	1臺
2	不銹鋼臥式離心泵	WB50/025 H=36m ，Q= 3.5m3/h	1臺
3	下水箱	500×300×600 Pg1.0	1臺
4	水箱	有機玻璃200×300×300	2個
5	高位槽	有機玻璃200×300×300	1臺
6	液位傳感器	LKWYZ(0-600mmH2O)	1支
7	液位傳感器	LKWYZ(0-800mmH2O)	1支
8	壓力傳感器	LKWYD(0-0.5MPa)	1支
9	壓力傳感器	LKWYD(0- -0.1MPa)	1支
10	渦輪流量傳感器	LWGY-15	1臺
11	渦輪流量傳感器	LWGY-15	1臺
12	電動調節閥	Dg25、Pg16、	1臺
13	智能工業調節器	AI-519（輸出4--20mA）	3個
14	智能工業調節器	AI-719（輸出4--20mA）	1個
15	溫度計	Pt100	1支
16	溫度計	Cu50	1支
17	溫度計	J型熱電偶	1支
18	工業顯示儀	AI-501	2個
19	不銹鋼管路		1套
20	通訊轉換器	RS232/485	1個
21	變頻調速器	0.75KW 0—50Hz 3×380V	1臺
22	電腦配置	聯想計算機E6700/2G/500G/DVD/ 19寸標準液晶顯示器	1套
23	電氣控制系統	正泰電器	1套
24	儀表控制柜	集成于實驗架	1臺
25	實驗設備框架	不銹鋼框架	1臺
26	電器	空氣開關接觸器	1套
27	實驗軟件		1套
28	實驗指導書		1本

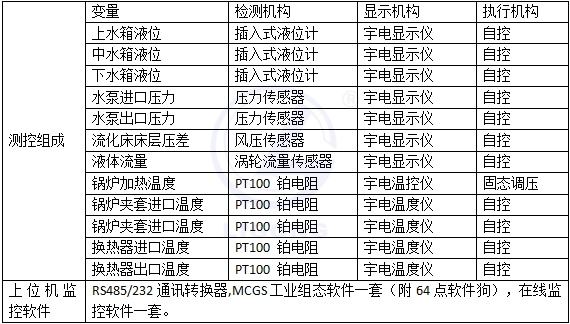

五、測控組成

内射后入在线观看一区-国产成人啪精品视频网站午夜-无码一区二区三区av在线播放-亚欧成a人无码精品va片-国产私拍福利精品视频

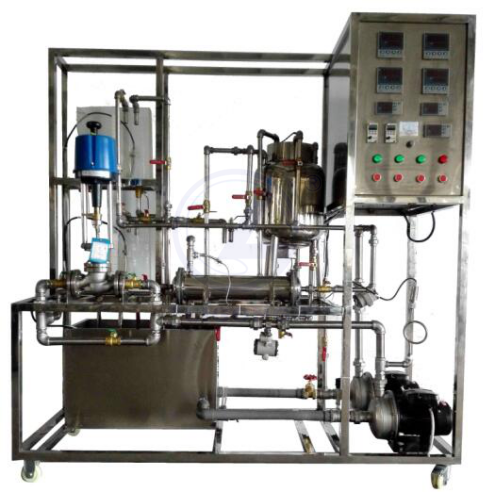

LG-HYGC02型 化工儀表及過程控制實訓裝置
