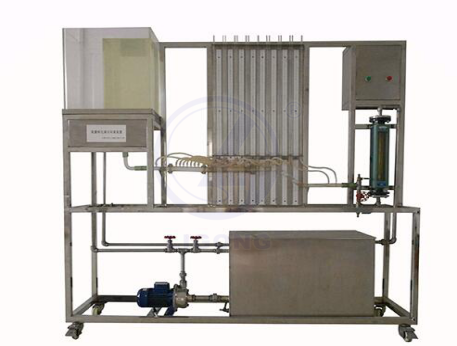

一、LG-BNL01型 能量轉化演示實驗裝置特點

1、美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

二、裝置功能
1、了解流體在管內流動情況下，靜壓能、動能、位能之間相互轉換的關系，加深對伯努利方程的理解。
2、了解流體在管內流動時，流體阻力的表現形式。
3、演示分析畢托管的工作原理。
4、能夠直觀觀測流體經過逐漸增大和逐漸縮小靜壓能的變化關系。
三、技術參數
1、壓力范圍：10~200 mmH₂O。
2、液體流量：100~600 L/h；
3、常溫、常壓操作。
4、規格：1800*500*1800mm(長×寬×高)
四、公用設施要求
1、水：裝置自帶不銹鋼水槽，實驗時經離心泵進入實驗導管并循環使用。
2、電：電壓AC220V，功率200W，標準單相三線制。
3、實驗物料：清潔自來水。
五、主要配置及參數
1、優質有機玻璃實驗直導管內徑d=14-30mm 。
2、優質有機玻璃實驗逐漸增大和逐漸縮小導管d=14-30mm。
3、優質有機玻璃測壓管，可測定分析各測壓點的壓力變化情況。
4、304不銹鋼低位槽,容積：80L。
5、優質有機玻璃高位槽，容積：40L。
6、靜音型潛水泵：功率100W，*大流量2m³/h。
7、液體轉子流量計：60~600 L/h。
8、電器：接觸器、開關、漏電保護空氣開關。
9、304不銹鋼管路、管件及閥門。
10、304不銹鋼框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
