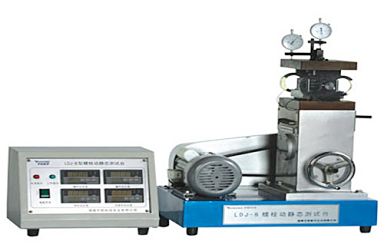

LG-LDJ-B型螺栓動靜態測試臺

LG-LDJ-B型螺栓動靜態測試臺主要于《機械設計》中的螺栓聯接實驗教學，利用它來觀察螺栓聯接在擰緊和加載時其螺栓和被聯接的受力及變形規律，測定并繪制螺栓聯接動靜態的受力變形圖，了解螺栓和被聯接件的剛度對啰嗦聯接的動態特性的影響。

一、實驗內容
1、螺栓聯接靜態實驗：測定并繪制螺栓聯接靜態的受力變形圖，了解螺拴和被聯接件剛度改變時，受力變形圖的變化
2、螺栓聯接動態實驗：測定并繪制螺栓聯接的動態受力波動曲線，了解螺拴和被聯結件剛度改變時，對螺栓和被聯接件的應力幅值的影響，以確定提高螺栓聯接強度的各項措施。
二、產品的功能與性能
1、主要測試件采用40Gr優質合金鋼制作，保證了測試的精度和穩定。
2、螺拴拉伸、扭轉、被聯接件，加載頂桿的應變，均采用全橋測試，可消除各種偏載、預應力和環境溫度的影響，測試精度高。
3、采用雙頂桿四導桿加載裝置，加載平穩，避免過大偏載的產生，測試結果穩定可靠。
4、通過數碼顯示面板讀數手動或計算機測試分析軟件自動進行螺栓聯接動靜態實驗，實現兩種實驗手段，可作綜合性實驗。
5、計算機測試分析軟件功能強大，可自動或人機結合進行測試分析、理論仿真、保存數據和提交實驗報告模板。
6、具有動態螺栓的動態載荷與變形的測量分析和理論分析。
7、具有螺栓和被聯接件的受力和應變的測試分析和理論分析
三、主要技術參數
1、電機：370W 220V
2、試驗件電阻應變片：R = 350Ω
3、LDJ-B動靜態螺栓測試儀
4、靈敏度系數：K=2.10
5、基本誤差: ±0.2%FS ±2個字分辨率：1με
6、零點漂移: ±2με/4小時 ±0.5με/℃
7、測試范圍：0±30000με 彩繽紛零點不平衡：±10000με
8、數字千分表：0-10mm
9、外形尺寸：500×360×100mm
10、重量：55kg
