LGY-TY03F型透明液壓系統綜合實訓裝備

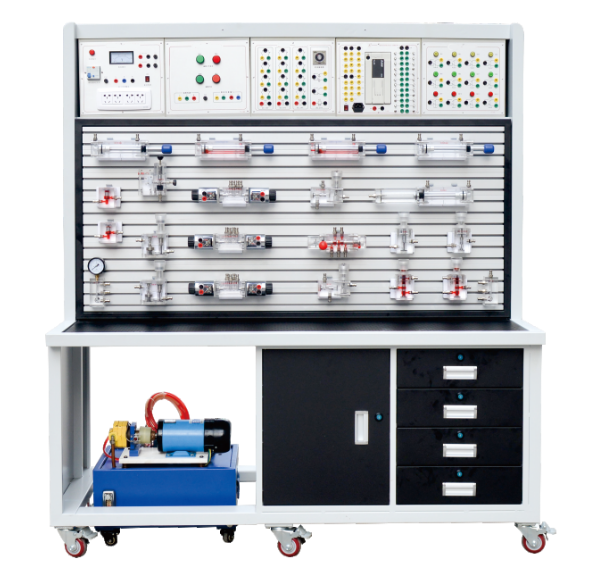

一、外觀圖

二、設備概述

本實訓裝備是依據國家職業院校，技校，大、中專院校、高等院校通用教材和最新的教學大剛的《液壓與氣動技術》、《液壓原理》、《液壓傳動》、《機械基礎》、《液壓控制技術》而專業設計符合教學實驗、實訓專用；

該實訓裝備所有液壓元件的外殼體采用進口高清晰透明可視化材料制作，內部均按照工業液壓元件的實際內部結構而設計。能真實的反映了單個工業液壓元件的靜態構造原理；也可以選用多個透明液壓元件組成任意回路；清楚地觀察流體在閥體中的流向和工業液壓元件閥芯在回路中的動態原理，原理簡單，回路清晰，把抽象變形象，把復雜變簡單，能使學生把液壓傳動系統知識得到透徹的學習和運用。本實訓裝備覆蓋了液壓技術、傳統繼電器控制技術、時間繼電器技術、PLC自控技術、傳感器器應用技術等多項技術于一體，是液壓技術和控制技術的完美結合。因此該實訓裝備是液壓實訓教學、液壓控制技能實訓、液壓PLC編程實訓、液壓與傳感器技術的實用實訓，是一款以液壓為主并多項技術于一體的綜合實訓裝備，特別適合國家職業院校、技校、大、中專院校和高等院校的專業液壓教學實驗，實訓專用。

三、技術指標

液壓泵站：

由于本實驗臺演示的各個油路，具有回路壓力范圍大，流量要求不一致等特點，因此，為了更好的滿足實驗演示要求。油泵拖動電機采用了小型直流并激勵電動 機及直流電機調速器。

（1）直流電機技術參數：永磁直流調速電機：型號ZYC-110/12 額定電流：1.8A，額定電壓：DC220V，功率400W，調速范圍：0～1200rm。

（2）油箱：公稱容積30L;附有液位計，油溫指示計，吸油、回油濾油器，安全閥等。

（3）直流電機調速器技術參數：輸入電壓：AC220V，輸出電壓：DC 0～220V

電源部分：

1、帶有漏電保護功能，當由于接線錯誤而導致線路發生短路時，會自動斷開電源，起到保護設備的功能。

2、供電電源：AC220V、50HZ；

控制電壓：DC24V/12V；

3、使用環境要求：防潮、防塵環境；

4、實驗臺外形尺寸：長×寬×高＝1560×650×1800 mm；

5、實訓臺重量：150kg。
