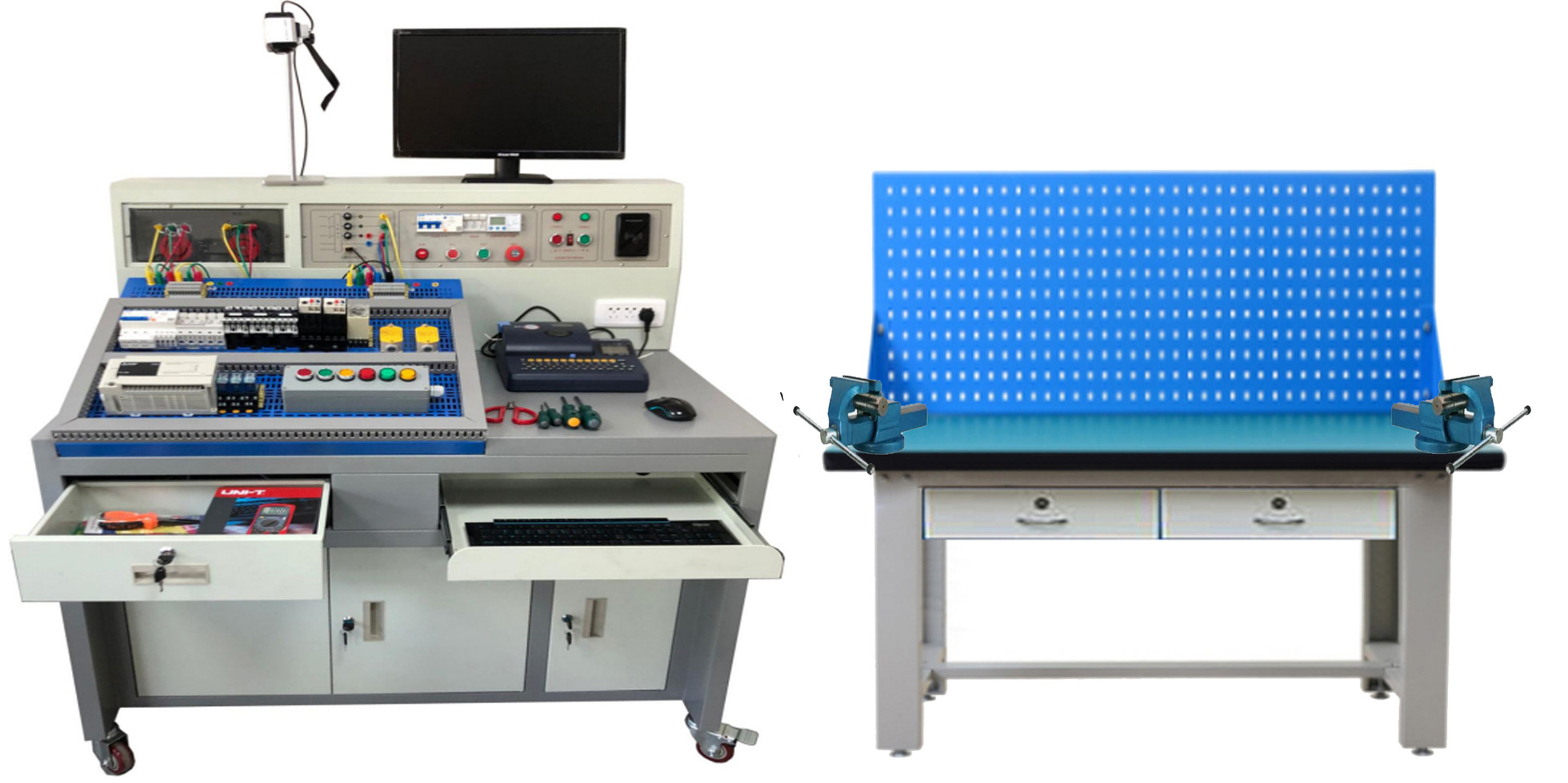

LGWX-X02型電工鉗工綜合實訓競賽設備

一、裝置配置

1、技術性能：

（1）輸入電源：三相AC 380V±10% 50HZ三相五線。

（2）固定交流輸出：三相五線 380V接插式2組、220V接插式2組、220V插座式4組。

（3）可調電源輸出：AC 0-380可調電源,DC 0-250可調電源，采用單相調壓器實現該功能，且具有基本的短路保護，過載保護等安全措施。接口及儀表：指針式電壓表2只，時刻監控電網電壓變化。4.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

（4）外型：整體尺寸1680×1000×1630mm，設備的材料：鈑金、鋁合金結構。

2、基本配置及功能

（1）本設備由實訓屏（內置電源）、實訓桌、儲物柜三大部分組成。以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌桌面采用雙層亞光密紋結構，表面經過噴塑處理，提高防銹、絕緣性能；實驗桌底部裝有至少4個導向輪，方便設備移動。

（2）儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。設備儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。

（3）電氣裝配實訓工具:

序號	實訓工具名稱	規格型號	單位	數量	備注
1	鉗流表	日置（HIOKI)3280-10F鉗形萬用表電流表數字單交流鉗形表	個	6
2	安全帶	宏建HJ-SC01（繩長2.4米）	條	2
3	電源線	兩孔插頭電源裸尾線加粗純銅線芯，帶插頭2米長電源線（線橫截面積0.75平方毫米)	根	23
4	面包板	SYB-130	塊	40
5	電池盒	二節五號電池盒（帶開關）	個	21
6	發光二極管	5mm燈珠	個	800
7	電阻100Ω	金屬膜電阻器1% 1/4W五色環電阻元件	個	800
8	電阻10KΩ	金屬膜電阻器1% 1/4W五色環電阻元件	個	800
9	電子元件配件盒	小型（195x130x35mm）、塑料、透明、24格	個	26
10	BV0.5平方單股硬線	BV0.5平方單股硬線	100米/卷	2
11	白色指示燈	220V通用信號燈AC220V 22MM	個	24
12	紅色指示燈	220V通用信號燈AC220V 22MM	個	24
13	綠色指示燈	220V通用信號燈AC220V 22MM	個	24
14	紅色自復位按鈕開關	NP—11BN	個	24
15	綠色自復位按鈕開關	NP—11BN	個	48
16	多股銅線	國標RV電子線純銅芯0.75平方	100米/卷	3
17	接線端子	E7508管型端子針形	1000個/包	8
18	U型卡軌	國標C45接觸器漏保U型鐵導軌	根/50cm	24

3、滿足的實訓項目：

直流電路基本原理、三相鼠籠式異步電動機的使用、接觸器聯鎖的正反轉控制、火警環路、車載電源箱三相負載等。

二、基礎鉗工臺配置

1、技術指標

（1）鉗工桌臺面采用50mm厚防沖壓板制成,桌腿采用120*60mm厚1.2mm的方鋼精制而成,底腳采用高密度橡膠墊底。

（2）桌面中間采用有機玻璃1450*500mm隔離,實驗抽屜采用0.8mm鋼板焊制而成，并進行噴丸處理。

（3）虎鉗：每臺面安裝5寸虎鉗2個。

（4）初級鉗工實訓工具：

序號	實訓工具名稱	規格型號	單位	數量
1	吸盤	靜電地板吸盤	個	2
2	鍍鋅鐵絲	1mm低碳	100米/卷	2
3	螺栓（配平墊加彈墊）	M6*20（強度等級8.8）碳鋼	個	400
4	平墊	M6（強度等級8.8）碳鋼	個	200
5	彈墊	M6（強度等級8.8）碳鋼開口	個	300
6	螺栓（配平墊加彈墊）	M8*20（等級8.8）碳鋼	個	400
7	平墊	M8（強度等級8.8）碳鋼	個	200
8	彈墊	M8（強度等級8.8）碳鋼開口	個	200
9	螺栓（配平墊加彈墊）	M10*25（等級8.8）碳鋼	個	400
10	平墊	M10（強度等級8.8）碳鋼	個	200
11	彈墊	M10（強度等級8.8）碳鋼開口	個	200
12	螺栓（配平墊加彈墊）	M12*25（等級8.8）碳鋼	個	400
13	平墊	M12（強度等級8.8）碳鋼	個	200
14	彈墊	M12（強度等級8.8）碳鋼開口	個	200
15	白色標記筆	油性筆	支	10
16	藍色標記筆	油性筆	支	3
17	綠色標記筆	油性筆	支	3
18	黑色標記筆	油性筆	支	3

2、質量性能指標

（1）滿足學員通過基礎，初級鉗工培訓。

（2）能夠通過培訓設備，讓員工模擬工作崗位實際操作流程。

3、安裝要求所需輔助電纜、管線等材料，所有高于安全電壓（36V）線纜必須使用PVC線管防護。
