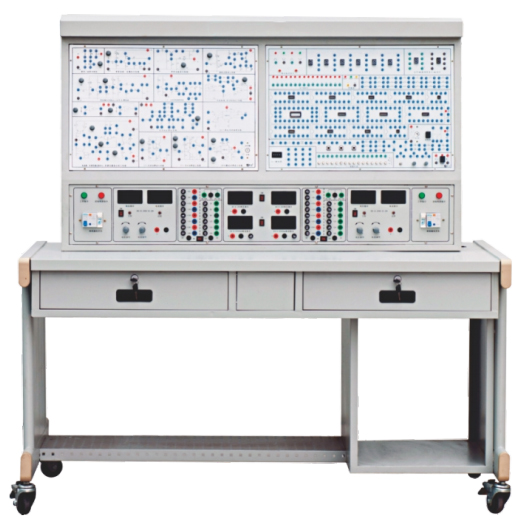

LGY-DZ12B型綜合電子實訓臺

一、設備概述

該實訓臺提供了較為豐富的關于基礎電子方面的實訓,是結合生產實際和職業崗位的技能要求，按照職業院校的教學和實驗實訓要求研制和開發的產品，適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業的《電路基礎》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路的教學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。

LGY-DZ12B型綜合電子實訓臺由兩塊主實訓板組成，一塊是模擬電路基礎實訓板一塊是數字電路基礎實訓板，模擬電路基礎、數字電路基礎實訓板上面所涉及到的基礎電路和實訓所用電子芯片均經過細心挑選，能夠滿足各大院校的教材大綱以及實訓大綱的要求。對于模擬電路基礎實訓板上所有的實訓電路均模塊化單元化，便于教師的教學和學生的認識，對于數字電路基礎實訓板，所有所需實訓的內容均由學生自己安插所需數字芯片及學生自己連線完成，培養學生的動手能力以及解決問題的能力。

二、設備技術參數

1.工作電源：兩相三線 AC 220V±10% 50Hz

2.溫度：－10～40℃；環境濕度：≤90%（25℃）

3.外形尺寸：長×寬×高=1400×760×1550mm

4.整機功耗：≤0.5KW

5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

6.兩路獨立0~24V/2A連續可調直流電壓源，帶有自恢復過流保護功能，輸出電壓電流均由數字化電壓電流表顯示。兩路獨立±5V、±12V、±15V、±24V直流電壓源。兩路獨立交流3V、6V、9V、12V、15V、18V電壓源。兩路獨立的帶中心抽頭的雙15V交流電壓輸出。兩個獨立的0~30V的直流電壓表以及兩個獨立的0~2000mA的直流電流表。各個電源均經保險絲后輸出，確保過流保護。

7.設有高可靠圓腳集成塊插座（28P 1只、20P 2只、16P 3只、14P 4只、8P 3只,18P 2只）及鍍銀接線座等，供插各種集成塊及器件等。

8.提供三功能邏輯筆：高電平、低電平、高阻三種狀態,提供十六位開關電平輸出、十六位邏輯電平輸入指示, 譯碼顯示器、撥碼盤、復位按鈕、揚聲器、音樂片及電位器等。

9.示波器LGDS1102S

110MHz帶寬，1GSa/s實時采樣率，雙通道；5.2、7英寸TFT（真彩色）液晶屏幕，65535色，分辨率不低于800 × 480 像素；存儲波形不少于16組；具備U盤存儲功能；具有自動量程功能，支持水平，垂直、單波形/多波形跟蹤；探頭衰減倍數不少1X, 10X, 100X, 1000X，四種；幅度檔位2 mV/div～10V /div按1～2～5進制方式步進；支持光標測量，光標模式不少于電壓差（△V），時間差（△T），時間差&電壓差（△V），自動光標四種模式；內置6位硬件頻率計，可測量2Hz ~ 20MHz；具有電流測量功能，測量范圍：100.0mA/V ~ 1KA/V；

USB Device & Host接口；具有30種自動測量功能（峰-峰值、平均值、均方根值、周期均方根值、游標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、相位、正脈沖、負脈寬、正占空比、負占空比、延遲A→B 、延遲A→B 、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數、面積、周期面積；參數為中文顯示，便于學生理解）,能自定義測量菜單；支持LABVIEW通訊，支持二次開發；一鍵自動調整波形功能（垂直位置調整，水平時基調整，觸發位置調整）；多國語言選擇功能（中英俄德西）；雙顯示視窗放大功能，同時顯示主要波形和放大波形兩部分內容。

10.函數發生器LG-238B

LG-238B雙通道函數/任意波形發生器采用DDS直接數字合成技術，產生精確、穩定、低失真的輸出信號,顯示部分采用2.4英寸（320*240）彩色顯示屏，同時顯示雙通道的波形參數；最高輸出頻率15MHz（正弦波）,250MSa/s采樣率，14bits垂直分辨率；輸出幅度最高可達24Vpp，幅度分辨率最小可達1mV（0.001V）；

u 采用ABS塑料外殼的臺式設計，交流100 – 240V （AC）寬電壓供電；

u 完全獨立的雙通道輸出（相當于兩個獨立信號源），能夠同步工作，相位差精確可調；兩個通道的相位調節范圍為0~359.99°，調節精度0.01°；兩個通道的占空比均可獨立調節，調節精度可達0.01%；

u 豐富的波形輸出：可輸出多達99組函數/任意波形，包含35 組預置波形和64組用戶自定義波形。預置波形包含：正弦波，方波，矩形波（占空比可調），三角波，升鋸齒波，降鋸齒波，洛侖茲脈沖波，多頻音波，無規則噪聲波，階梯三角波，正階梯波，反階梯波，正指數波，反指數波，正下降指數，反下降指數，正對數波，反對數波，正下降對數，反下降對數，線性調頻，心電圖波，梯形脈沖波，辛克脈沖波，窄脈沖波，高斯白噪聲波，調幅波形，調頻波形，正半波，負半波，正半波整流，負半波整流，CMOS(0~12V)，四通道TTL電平和DC電壓，四方脈沖、八方脈沖用戶自定義波形等；

u 具有64組任意波存儲位，每組存儲深度為8192*14bits；

u 頻率精度高：頻率精度可達到10-6數量級；

u 頻率分辨率高：全范圍頻率分辯率1uHz（0.000001Hz）；

u 具有-12V~+12V的直流偏置功能（<20MHz），分辨率可達1mV；

u 脈沖波脈沖寬度和脈沖頻率連續可調，調節范圍20ns-1S。脈沖幅度可在0-12V之間連續調節，調節精度0.001V；

u 無量程限制：全范圍頻率不分檔，直接數字設置；

u 具有數字信號輸出功能，可實現幅度0~12V的任意CMOS電平；

u 掃描功能：可對信號的四個屬性：頻率、幅度、偏置、占空比分別進行掃描，具有線性掃描和對數掃描兩種掃描模式，掃描時間可達999.99S,掃描起止點可任意設置；

u 脈沖串猝發輸出功能：可選手動觸發、內部CH2觸發與外部觸發三種觸發模式,可以使本機輸出1~1048575任意個脈沖串；

u VCO功能：支持VCO電壓控制信號各參數輸出功能。

u 豐富的調制類型：AM、FM、PM、ASK、FSK和PSK調制；

u 100M頻率計功能：具有頻率測量、周期測量、正負脈寬測量、占空比測量四種測量方式。儀器最大測量頻率可達100MHz，最低測量頻率為0.01Hz；

u 計數器功能：具有直流和交流兩種耦合測量方式，有效解決交流耦合計數不準的情況。

u 標配強大的任意波形編輯功能，能夠在PC機上編輯任意波形后下載到儀器輸出波形；

u 強大的通訊功能，可使用PC機控制該儀器。；

u 輸出短路保護：所有信號輸出端都可在負載短路情況下工作60S以上；
