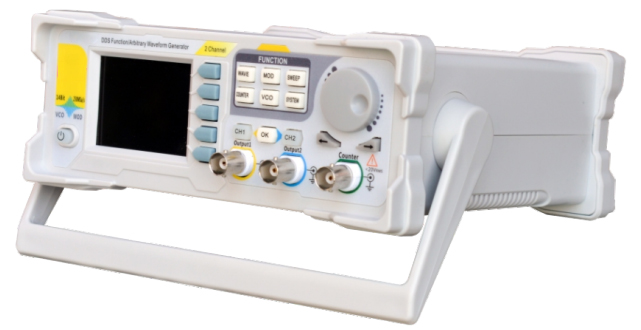

LGY-XH08B型函數信號發生器實驗實訓裝置

LGY-XH08B型函數信號發生器實驗實訓裝置采用DDS直接數字合成技術，產生精確、穩定、低失真的輸出信號,顯示部分采用2.4英寸（320*240）彩色顯示屏，同時顯示雙通道的波形參數；最高輸出頻率15MHz（正弦波）,250MSa/s采樣率，14bits垂直分辨率；輸出幅度最高可達24Vpp，幅度分辨率最小可達1mV（0.001V）；

采用ABS塑料外殼的臺式設計，交流100 – 240V （AC）寬電壓供電；

完全獨立的雙通道輸出（相當于兩個獨立信號源），能夠同步工作，相位差精確可調；兩個通道的相位調節范圍為0~359.99°，調節精度0.01°；兩個通道的占空比均可獨立調節，調節精度可達0.01%；

豐富的波形輸出：可輸出多達99組函數/任意波形，包含35 組預置波形和64組用戶自定義波形。預置波形包含：正弦波，方波，矩形波（占空比可調），三角波，升鋸齒波，降鋸齒波，洛侖茲脈沖波，多頻音波，無規則噪聲波，階梯三角波，正階梯波，反階梯波，正指數波，反指數波，正下降指數，反下降指數，正對數波，反對數波，正下降對數，反下降對數，線性調頻，心電圖波，梯形脈沖波，辛克脈沖波，窄脈沖波，高斯白噪聲波，調幅波形，調頻波形，正半波，負半波，正半波整流，負半波整流，CMOS(0~12V)，四通道TTL電平和DC電壓，四方脈沖、八方脈沖用戶自定義波形等；

具有64組任意波存儲位，每組存儲深度為8192*14bits；

頻率精度高：頻率精度可達到10-6數量級；

頻率分辨率高：全范圍頻率分辯率1uHz（0.000001Hz）；

具有-12V~+12V的直流偏置功能（<20MHz），分辨率可達1mV；

脈沖波脈沖寬度和脈沖頻率連續可調，調節范圍20ns-1S。脈沖幅度可在0-12V之間連續調節，調節精度0.001V；

無量程限制：全范圍頻率不分檔，直接數字設置；

具有數字信號輸出功能，可實現幅度0~12V的任意CMOS電平；

掃描功能：可對信號的四個屬性：頻率、幅度、偏置、占空比分別進行掃描，具有線性掃描和對數掃描兩種掃描模式，掃描時間可達999.99S,掃描起止點可任意設置；

脈沖串猝發輸出功能：可選手動觸發、內部CH2觸發與外部觸發三種觸發模式,可以使本機輸出1~1048575任意個脈沖串；

VCO功能：支持VCO電壓控制信號各參數輸出功能。

豐富的調制類型：AM、FM、PM、ASK、FSK和PSK調制；

100M頻率計功能：具有頻率測量、周期測量、正負脈寬測量、占空比測量四種測量方式。儀器最大測量頻率可達100MHz，最低測量頻率為0.01Hz；

計數器功能：具有直流和交流兩種耦合測量方式，有效解決交流耦合計數不準的情況。

標配強大的任意波形編輯功能，能夠在PC機上編輯任意波形后下載到儀器輸出波形；

強大的通訊功能，可使用PC機控制該儀器。；

輸出短路保護：所有信號輸出端都可在負載短路情況下工作60S以上；
