LGY-CX07C型可編程序控制系統設計師綜合實訓考核設備（一、二級）
一、技術參數
- 工作電源：三相五線 380V±5% 50HZ
- 安全保護：漏電保護，熔斷器保護，缺相/過熱/過流/干燒保護
- 外形尺寸：約2600 mm×1200 mm×1400 mm(長寬高)
- 額定功率：2.5KW
- 環境溫度：-10℃~50℃
- 相對溫度：≤85%
二、概述
LGY-CX07C型可編程序控制系統設計師綜合實訓考核設備（一、二級）是以可編程序控制系統設計國家職業標準中高級、技師和高級技師的技術要求為基礎，以國家經濟建設需要、高新技術發展狀況以及機電一體化、自動化和電工等專業的一體化教學需求為依據，并參照國際青年奧林匹克技能競賽有關標準開發設計的。該設備引入了國內同類競賽設備沒有應用過的工業機器人技術，這是過程控制與運動控制有機結合體，也是電子技術與工控技術的有機結合體。設備由轉盤上料單元、加熱與檢測單元、灌裝加蓋單元、輸送帶單元、機器人搬運單元、包裝蓋章單元、立體倉庫單元組成，是工業機器人應用技術、PLC及特殊功能模塊技術、觸摸屏應用技術、通信應用技術、交流伺服應用技術、交流變頻應用技術、電力電子應用技術、傳感器應用技術、氣動控制技術、機械裝調技術等機電一體化高新技術的綜合應用。
該設備既可作為技能競賽設備，又可作為職業院校教學培訓技能鑒定的平臺，符合先進性、職業性和綜合性的要求，是職業院校集教學、培訓、鑒定、競賽于一體的柔性工業自動控制系統實訓裝置。

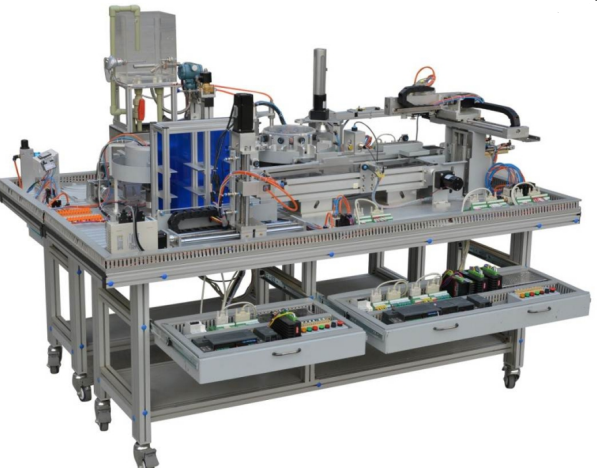

系統由鍵盤抽屜、電腦桌、主桌體、觸摸屏模塊、、掛箱抽屜、包裝蓋章單元、桌面接口線路板、立體倉庫單元、執行機構線路板、氣源三聯件、轉盤上料單元、加熱與檢測單元、1#輸送帶模塊、灌裝加蓋單元、2#輸送帶模塊、3#輸送帶單元、機器人搬運單元等組成。
