一、產品簡介

行業應用創新實訓臺，是物聯網技術在多個行業應用而設計的實訓系統，通過農田氣象、家居安防、車載控制、倉儲管理等應用項目實訓，使學生掌握物聯網應用系統的開發流程，并能進行應用創新。

實訓臺集成模擬量、開關量、數字量多種信號的傳感器和通斷型、脈沖型執行器，支持CAN總線、RS485總線傳輸及以太網傳輸；支持多種無線通信方式，如ZigBee、WiFi、BlueTooth。采用Cortex-A9四核處理器作為網關，運行Android操作系統和Android應用程序，與傳感終端互聯互通，圖形化展示傳感器采樣數據、執行器狀態、傳輸類型、應用場景；可通過MQTT、HTTP協議接入云服務平臺；WEB端云服務平臺提供API二次開發接口，支持Web端行業應用開發；感知終端可自由組合，結合網關協議轉發功能、云服務平臺快速搭建功能，拓展更多的行業應用。

二、平臺特點

1．標配網孔操作板、四組供電接口、四組有線傳感器的電源通信接口、六個無線傳感節點的供電接口、網關供電接口、兩個強電控制插座、各類電源帶燈按鈕、大屏點陣顯示屏等，為創新創意應用場景提供支持。

2．采用商業級、實驗級不同層次傳感器，商業級傳感器數據更準確穩定，側重工程布線、測試及應用；實驗級傳感器側重了解傳感器原理、掌握采集控制技術。

3．傳感器加裝磁吸底板，引出端子排和插孔兩種形式接口，方便安裝布線、任意拆卸組合。

4．傳感器節點支持ZigBee、WiFi、藍牙多種短距離無線通信方式。

5．傳感器節點采用51處理器及Cortex-M3微處理器，支持單片機、嵌入式接口技術。

6．支持RS485、CAN工業現場總線傳感器，支持ModbusRTU、CAN協議。

7．網關采用Cortex-A9四核處理器，內置Android/Linux雙系統，可一鍵切換。

8．網關板載WiFi/藍牙通訊模塊、ZigBee通訊模塊接口、CAN總線接口、RS485總線接口，可與傳感器節點實現組網通信。板載RJ45網絡接口，可連接以太網，接入云服務平臺，采用Android操作系統。

9．網關應用程序與傳感器節點互聯互通，網絡拓撲圖形式顯示傳感器的名稱、類型、狀態、組網結構、上下行流向，可任意拖拽，而不影響數據的傳輸。

10．網關支持Zigbee、Wi-Fi、藍牙、RS485總線、CAN總線等數據協議的解析，支持自主勾選傳感網通信方式；

11．提供傳感網與物聯網云平臺的接入服務，支持TCP、UDP、MQTT、CoAP協議；

12．物聯網云平臺支持快速搭建行業應用系統，通過新建項目、增加設備、添加傳感器和執行器、設置關聯策略，構建物聯網應用場景。

13．云平臺提供Restful API接口，支持二次開發，用戶可編寫自己的應用展示系統。

14．系統提供氣象觀測、農田水利、安防監控、車載導航、倉儲管理等多種行業應用系統。

三、產品參數

（1）總體要求

1.實訓臺由實訓臺體、基礎主控模塊、實訓模塊、實訓案例資源包四部分組成。

2.實訓模塊硬件加裝磁吸底板，方便安裝；實訓模塊接口信號引入到磁吸底板的插孔和端子排上，插孔連接方式方便布線教學，端子排連接方式符合實際工程布線。

3.所有硬件設備均可通過網關應用服務接入平臺，能夠實現遠程數據采集、實時控制、歷史數據查詢、應用實訓開發等。

4.支持短距離無線傳感網技術如433M、Zigbee、WiFi、藍牙，工業總線技術如RS485、CAN總線、工業以太網，不同的行業應用場合使用不同的通信方式。

5.支持《工業數據采集技術》、《Web應用技術》、《物聯網綜合應用實訓開發》等課程的實驗實訓。支持物聯網行業應用系統搭建的實訓課程，傳感器可靈活搭配，組成不同的行業應用，可在不同的應用系統中重復使用。提供智慧農業、安防監控、車載控制、智能倉儲等多種行業應用案例。

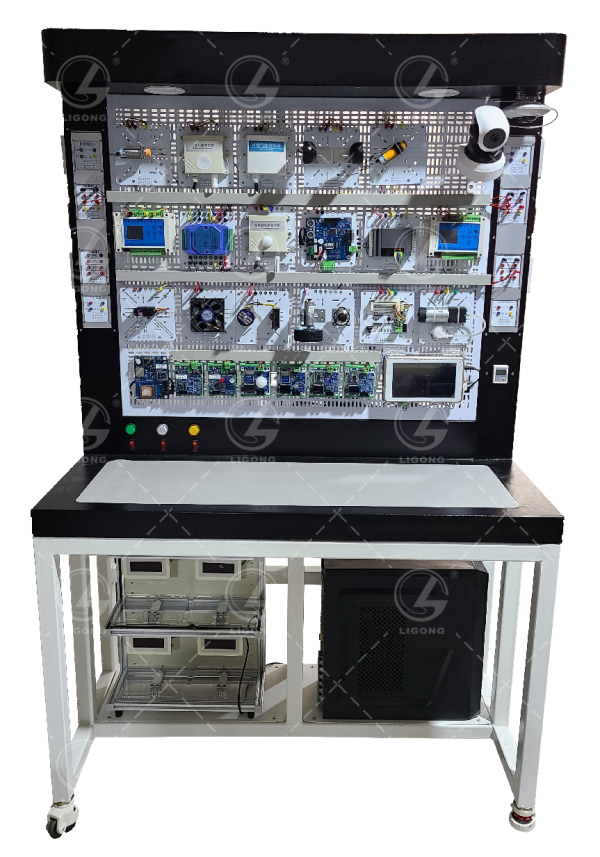

（2）實訓臺體

1.桌面立式設計，鈑金材質，外觀尺寸（長*寬*高）：不小于1100mm×1000mm×350mm；

2.實訓網板，約800mm×500mm（寬*高），用于部署行業應用傳感器、執行器、采集器等實訓模塊，安裝線槽，布設電源線、信號線；

頂部配備LED點陣屏，至少能顯示9個漢字，顯示方式可配置；

兩側包含4組直流弱電（常用的5V、12V、24V）電源接口板和4組傳感器通訊接口板；

3.底部基座，斜坡面板設計，視角清晰，方便用戶觀察界面；安裝基礎實驗模塊、主控模塊、通信接口面板等，具體含6個無線傳感器模塊，2個AC220V 五孔無線強電插座，1個物聯網網關，5V、12V、24V、AC220V電源供電按鈕和指示燈各1個，以及1組PC通訊接口；

4.底部基座內嵌AC220V三腳電源插座、空氣開關、漏電保護設備，帶燈總開關、熔斷保險絲、電能表，確保用電安全，實時顯示電參數。

5.磁吸底板，接口信號包括電源正極、負極、RS485+、RS485-、電壓型模擬量0-5V、電流型模擬量4-20mA、開關量輸入、繼電器輸出等。
