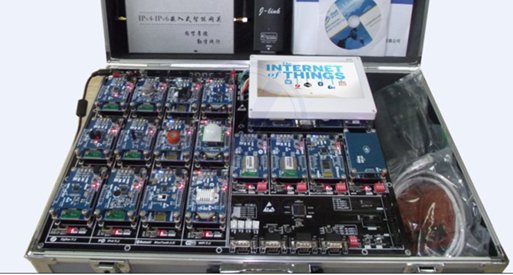

LGWL-A8型 物聯網教研平臺（物聯網實驗箱）
LGWL-A8型 物聯網教研平臺（物聯網實驗箱）是基于物聯網多功能、全方位教學科研需求，推出的一款集無線ZigBee、IPv6、Bluetooth、WiFi、RFID和智能傳感器等通信模塊于一體的全功能物聯網教學科研平臺，以強大的Cortex-A8（可支持Linux/Android/WinCE操作系統）嵌入式處理器作為核心智能終端，結合自主開發的通用型IPv6物聯網網關，支持多種無線傳感器通訊模塊組網方式。系統由淺入深，提供豐富的實驗例程和文檔資料，支持物聯網無線網絡、傳感器網絡、RFID技術、嵌入式系統及下一代互聯網等多種物聯網課程的教學和實踐。
全功能物聯網教研平臺的應用結構拓樸圖如下所示：
1、豐富快捷的無線組網功能
系統配備ZigBee（兼容TI CC2530和ST STM32W兩套方案）、IPv6、藍牙、WIFI 四種無線通 信節點及RFID讀/寫卡器，可以快速構成小規模ZigBee、IPv6、藍牙、WIFI以及RFID射頻識 別等無線傳感器通信網絡。主板板載16個通訊模塊接口，可任意配置類型和數量。
2、全面支持TinyOS2操作系統
TinyOS系統被譽為“專為物聯網而生的操作系統”，是無線傳感網絡中*為流行的操作系統，目 前已經成為該領域事實的標準平臺。實驗系統全新升級支持TinyOS2實驗體系，可滿足更多用戶 的不同的教學科研需求。
3、豐富的傳感器數據采集和擴展功能
傳感器采用模塊化設計，單獨配有MCU，可獨立編程開發和實驗，支持溫濕度、光敏、震動、 三軸加速計、紅外熱釋、煙霧等20多種類，可以通過標準接口與通信節點建立連接，實現傳感 器數據的快速采集和通信。
4、多種RFID模塊支持
支持低頻、高頻、超高頻、2.4G等多種RFID模塊，且上述RFID模塊皆可直接插接到上述ZigBee、IPv6、藍牙、WiFi無線通訊模塊上組建無線RFID網絡應用。
5、供電方式靈活多樣
支持實驗平臺主板統一供電，支持USB供電、支持鋰電池供電，方便應用部署。
二、硬件資源
全功能物聯網科研教學平臺硬件由Cortex-A8嵌入式智能終端、IPv6/IPv4智能網關(選配)、無線通訊模塊和智能傳感器模塊四部分構成。
三、軟件資源
四、實驗項目：
1、物聯網綜合實驗體系
2、TinyOS2無線傳感網實驗體系
3、Android4.0系統實驗體系
五、設備配置清單

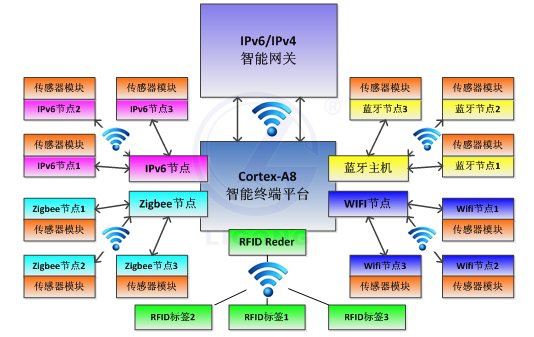

圖1 全功能物聯網教學科研平臺拓樸結構
一、產品特點1、豐富快捷的無線組網功能
系統配備ZigBee（兼容TI CC2530和ST STM32W兩套方案）、IPv6、藍牙、WIFI 四種無線通 信節點及RFID讀/寫卡器，可以快速構成小規模ZigBee、IPv6、藍牙、WIFI以及RFID射頻識 別等無線傳感器通信網絡。主板板載16個通訊模塊接口，可任意配置類型和數量。
2、全面支持TinyOS2操作系統
TinyOS系統被譽為“專為物聯網而生的操作系統”，是無線傳感網絡中*為流行的操作系統，目 前已經成為該領域事實的標準平臺。實驗系統全新升級支持TinyOS2實驗體系，可滿足更多用戶 的不同的教學科研需求。
3、豐富的傳感器數據采集和擴展功能
傳感器采用模塊化設計，單獨配有MCU，可獨立編程開發和實驗，支持溫濕度、光敏、震動、 三軸加速計、紅外熱釋、煙霧等20多種類，可以通過標準接口與通信節點建立連接，實現傳感 器數據的快速采集和通信。
4、多種RFID模塊支持
支持低頻、高頻、超高頻、2.4G等多種RFID模塊，且上述RFID模塊皆可直接插接到上述ZigBee、IPv6、藍牙、WiFi無線通訊模塊上組建無線RFID網絡應用。
5、供電方式靈活多樣
支持實驗平臺主板統一供電，支持USB供電、支持鋰電池供電，方便應用部署。
二、硬件資源
全功能物聯網科研教學平臺硬件由Cortex-A8嵌入式智能終端、IPv6/IPv4智能網關(選配)、無線通訊模塊和智能傳感器模塊四部分構成。
| Cortex-A8智能終端 | ||||||
| CPU處理器 | 處理器Samsung S5PV210，基于CortexM-A8，運行主頻1GHz | |||||
| 內置PowerVR SGX540高性能圖形引擎 | ||||||
| 支持流暢的2D/3D圖形加速 | ||||||
| *高可支持1080p@30fps硬件解碼視頻流暢播放，格式可為MPEG4,H.263,H.264等 | ||||||
| *高可支持1080p@30fps硬件編碼(Mpeg-2/VC1)視頻輸入 | ||||||
| RAM內存 | 512MB DDR2 | |||||
| 32bit數據總線 | ||||||
| 運行頻率: 200MHz | ||||||
| FLASH存儲 | SLC NAND Flash 1GB | |||||
| 顯示 | 7寸LCD液晶電阻觸摸屏 | |||||
| 接口 | 1路HDMI輸出、TVIN接口 | |||||
| 4路串口，RS232 *2、TTL電平 *4 | ||||||
| USB Host 2.0、mini USB Slave 2.0接口 | ||||||
| 3.5mm立體聲音頻(WM8960專業音頻芯片)輸出接口、板載麥克風 | ||||||
| 1路標準SD 卡座 | ||||||
| 10/100M自適應DM9000AEP以太網RJ45接口 | ||||||
| SDIO接口(支持WiFi) | ||||||
| 支持MiNi PCIe 3G上網卡 | ||||||
| CMOS攝像頭接口 | ||||||
| AD接口 *6，其中AIN0外接可調電阻，用于測試 | ||||||
| I2C-EEPROM芯片(256byte) ，主要用于測試I2C總線 | ||||||
| 用戶按鍵(中斷式資源引腳) *8 | ||||||
| 板載實時時鐘備份電池 | ||||||
| 電源 | 電源適配器 5V(支持睡眠喚醒) | |||||
| IPv6智能網關(選配) | ||||||
| CPU處理器 | Broadcom 5354 基于MIPS32架構，主頻240MHz | |||||
| 內存及FLASH | 32MB內存，16MB FLASH | |||||
| 網絡接口 | 5端口交換機（2.4GHz 802.11b/g芯片，支持*高125Mbps） | |||||
| 無線/網絡通信 | ZigBee/IPv6 802.15.4無線射頻芯片 | |||||
| 電源： | 電源適配器 12V | |||||
| 無線通信節點 | ||||||
|
ZigBee節點 （ST方案） |
處理器 STM32W108，基于ARM Cortex-M3高性能的32位微處理器，集成了2.4GHz IEEE 802.15.4射頻收發器，板載PCB天線 | |||||
| 存儲器：128KB閃存和8KB RAM | ||||||
| 射頻數據速率：250kbps，RX靈敏度：-99dBm（1%收包錯誤率） | ||||||
| 用戶自定制：按鍵*2，LED*2 | ||||||
| 供電電壓：3.7V 收發電流： 27mA/40mA，支持電池供電 | ||||||
| 擴展ST-Link調試接口 | ||||||
|
ZigBee節點 （TI方案-標配） |
處理器CC2530，內置增強型8位51單片機和RF收發器，符合IEEE802.15.4/ZigBee標準規范，頻段范圍2045M-2483.5M,板載PCB天線 | |||||
| 存儲器：256KB閃存和8KB RAM | ||||||
| 射頻數據速率：250kbps，可編程的輸出功率高達4.5 dB | ||||||
| 用戶自定制：按鍵*2，LED*2 | ||||||
| 供電電壓：2V-3.6V，支持電池供電 | ||||||
| 擴展調試接口 | ||||||
| IPv6節點 | 處理器 STM32W108，基于ARM Cortex-M3高性能的微處理器，集成了2.4GHz IEEE 802.15.4射頻收發器，板載PCB天線 | |||||
| 存儲器：128KB閃存和8KB RAM | ||||||
| 用戶自定制：按鍵*1，LED*2 | ||||||
| 供電電壓：3.7V 收發電流： 27mA/40mA，支持電池供電 | ||||||
| 擴展J-Link調試接口 | ||||||
| 藍牙節點 | BF-10藍牙模塊，BlueCore4-Ext芯片，板載PCB天線 | |||||
| 處理器 STM32F103 基于ARM Cortex-M3內核，主頻72MHz | ||||||
| 完全兼容藍牙2.0規范，硬件支持數據和語音傳輸，*高可支持3M調制模式 | ||||||
| 用戶自定制：按鍵*1，LED*2 | ||||||
| 支持UART 透傳，IO配置 | ||||||
| 擴展J-Link接口，外設主從開關，支持一鍵主從模式轉換 | ||||||
| 支持電池供電 | ||||||
| WIFI節點 | 型號：嵌入式wifi模塊（支持802.11b/g/n無線標準）板載PCB天線 | |||||
| 處理器 STM32F103 基于ARM Cortex-M3內核，主頻72MHz | ||||||
| 支持多種網絡協議：TCP/IP/UD，支持UART/以太網數據通訊接口 | ||||||
| 支持無線工作在STA/AP模式，支持路由/橋接模式網絡架構 | ||||||
| 支持透明協議數據傳輸模式，支持串口AT指令 | ||||||
| 用戶自定制：按鍵*1，LED*2 | ||||||
| 擴展J-Link接口 | ||||||
| 支持電池供電 | ||||||
| 高頻RFID讀寫器 | 可直接插接上述無線通訊模塊組網開發，多模塊無線組網通訊 | |||||
| MF RC531（高集成非接觸讀寫卡芯片）支持ISO/IEC 14443A/B和MIFARE經典協議 | ||||||
| 工作頻率：13.56MHz | ||||||
| 處理器 STM8S105高性能8位架構的微控制器，主頻24MHz | ||||||
| 支持mifare1 S50等多種卡類型 | ||||||
| 用戶自定制：按鍵 *1，LED *1 | ||||||
| *大工作距離：100mm，*高波特率：424kb/s | ||||||
| Crypto1加密算法并含有安全的非易失性內部密匙存儲器 | ||||||
| 擴展ST-Link接口 | ||||||
| 低頻RFID閱讀器(選配) | 可直接插接上述無線通訊模塊組網開發，多模塊無線組網通訊 | |||||
| 工作頻率：125KHz | ||||||
| 支持EM\TEMID\TK及其兼容卡 | ||||||
| UART串口通訊、操作簡單支持串口協議操作 | ||||||
| 超低功耗，支持低功耗模式，停機模式<3μA | ||||||
| 超高頻RFID讀寫器(選配) | 可直接插接上述無線通訊模塊組網開發，多模塊無線組網通訊 | |||||
| 工作頻率：840~930MHz | ||||||
| 支持協議：EPC C1 GEN2/ISO 18000-6C | ||||||
| 輸出功率：5~20dBm 支持省電模式 | ||||||
| 支持UART串行接口通訊 | ||||||
| 工作距離：>50cm 視天線型號而定 | ||||||
| 提供API函數庫和演示程序，極大簡化用戶二次開發 | ||||||
| 可同時識別多卡，支持在線升級 | ||||||
| 2.4G有源RFID讀寫器(選配) | 可直接插接上述無線通訊模塊組網開發，多模塊無線組網通訊 | |||||
| 工作頻率：2.402GHz ~ 2.4853 GHZ | ||||||
| 信道數：125個 | ||||||
| 空中速率：250kbps,1Mbps,2Mbps | ||||||
| 發射功率：-82dBm~0dBm可調 | ||||||
| 調制方式：GFSK | ||||||
| 支持UART串行接口通訊 | ||||||
| 工作距離：>20m | ||||||
| 天線：PCB板內天線 | ||||||
| 傳感器模塊 | ||||||
| 處理器 | STM8S103高性能8位框架結構的微控制器，主頻24MHz | |||||
| 外設 | LED燈、UART串口、ST-Link接口及電源接口 | |||||
|
傳感器種類 （標配12種） |
磁檢測傳感器 光照傳感器 紅外對射傳感器 紅外反射傳感器 結露傳感器 酒精傳感器 人體檢測傳感器 |
陀螺儀傳感器 三軸加速度傳感器 聲響檢測傳感器 溫濕度傳感器 煙霧傳感器 振動檢測傳感器 火焰傳感器 |
電壓檢測傳感器 電流檢測傳感器 語音合成傳感器 超聲波傳感器 OLED液晶屏 數碼管顯示器 步進電機 |
CO傳感器 聲光報警器 甲醛傳感器 繼電器開關 調速風扇 可調亮度LED 點陣LED |
||
| 外擴輔助模塊 | ||||||
|
USB-UART 擴展板 |
核心芯片： FT232RL 功能：連接PC機與網絡節點串口調試功能 接口：VCC GND TXD GND RXD |
|||||
| 電池模塊 |
功能：鋰電池供電,提供低電壓報警,提示用戶充電 接口：3.7V |
|||||
| 電池充電板 | 5V電源適配器,雙路鋰電池充電 | |||||
| 調試工具 | ST-Link仿真調試工具、J-Link仿真調試工具、ZigBee DeBugger仿真器 | |||||
|
Cortex-A8 智能終端平臺 |
操作系統： Linux-3.0.5 + Qt4.7/Qtopia2/Qtopia4、Android 4.0/Android 2.3.1、WinCE6.0 實驗內容：可進行Linux/ Android /WinCE三種嵌入式系統編程開發，包括開發環境搭建、Bootloader開發、嵌入式操作系統移植、驅動程序調試與開發、應用程序的移植與開發等。 |
| IPv6智能網關 |
操作系統：Openwrt，實現IPv6網絡的全部功能、IPv4到IPv6的自動轉換 開發工具：linux(RHEL6)、openwrt源碼包 實驗內容：可進行Linux編程開發，包括Linux內核移植與裁剪、文件系統定制、驅動程序調試與開發、應用程序的移植與開發、交叉編譯、shell編程、網絡通信、防火墻技術、路由技術、WEB配置系統、數據庫技術等。 |
| ZigBee通信節點(ST方案) |
開發環境：IAR for STM32W108 協議：ZigBee pro協議(EmberZNet 4.30協議棧) 功能：自動組網、無線數據傳輸等 |
| ZigBee通信節點(TI方案) |
開發環境：基于IAR for 8051 協議: ZigBee pro協議(Z-Stack2007協議棧)、TinyOS2無線傳感網專業操作系統 功能：自動組網、自動路由、無線數據傳輸等 |
| IPv6通信節點 |
操作系統：Contiki 2.5 協議：基于Contiki OS在802.15.4平臺上實現完整的IPv6協議(Contiki OS uIPv6協議棧) 功能：自動組網、自動路由、無線數據傳輸等 |
| 藍牙通信節點 |
協議：完整的藍牙通信2.0協議 功能：藍牙模塊組網、SPP藍牙串行服務、無線數據傳輸等。 |
| WIFI通信節點 |
網絡類型：Station/AP模式 安全機制：WEP/WAP-PSK/WAP2-PSK/WAPI 加密類型：WEP64/WEP128/TKIP/AES 工作模式：透明傳輸模式，協議傳輸模式 串口命令：AT+命令結構 網絡協議：TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP *大TCP連接數：32 功能：自動組網、支持AP模式/AT命令、無線數據傳輸等 |
| RFID閱讀器 |
開發環境：基于IAR for STM8 功能：支持與節點通信、組網，支持快速 CRYPTO1 加密算法、IC卡識別、IC卡讀寫 |
| 傳感器模塊 | 功能：基于IAR for STM8的開發環境，實現傳感器數據采集與串口協議通訊 |
1、物聯網綜合實驗體系
| 第一章. 實驗環境與軟件工具 |
| 1.1開發平臺簡介 |
| 1.2 Windows系統開發環境 |
| 1.3 Linux系統開發環境 |
| 第二章. 智能傳感器模塊部分 |
| 實驗一. 磁檢測傳感器 |
| 實驗二. 光照傳感器 |
| 實驗三. 紅外對射傳感器 |
| 實驗四. 紅外反射傳感器 |
| 實驗五. 結露傳感器 |
| 實驗六. 酒精傳感器 |
| 實驗七. 人體檢測傳感器 |
| 實驗八. 三軸加速度傳感器 |
| 實驗九. 聲音檢測傳感器 |
| 實驗十. 溫濕度傳感器 |
| 實驗十一. 煙霧傳感器 |
| 實驗十二. 震動檢測傳感器 |
| 第三章. 無線通訊模塊部分 |
| 實驗一. STM32 LED燈的控制實驗 |
| 實驗二. STM32 定時器實驗 |
| 實驗三. STM32 A/D轉換實驗 |
| 實驗四. ZigBee開發入門 |
| 實驗五. ZigBee組網實驗 |
| 實驗六. PC機串口控制ZigBee實驗 |
| 實驗七. 基于ZigBee的無線傳感器網絡實驗 |
| 實驗八. 基于ZigBee的無線透傳實驗 |
| 實驗九. 基于ZigBee的溫濕度無線采樣實驗 |
| 實驗十. 基于ZigBee的SensorDemo圖形顯示實驗 |
| 實驗十一. 基于ZigBee的HomeAutomation實驗 |
| 實驗十二. 基于ZigBee的Z-Tools使用實驗 |
| 實驗十三. Bluetooth組網配置實驗 |
| 實驗十四. 基于Bluetooth的傳感器網絡實驗 |
| 實驗十五. 基于WiFi的配置組網實驗 |
| 實驗十六. 基于WiFi的傳感網實驗 |
| 實驗十七. RFID自動讀卡實驗 |
| 實驗十八. 基于RFID的電子錢包應用實驗 |
| 實驗十九. 基于RFID的密鑰修改實驗 |
| 實驗二十. IPv6智能網關入門實驗 |
| 實驗二十一. IPv6智能網關socket編程實驗 |
| 實驗二十二. IPv6智能網關IPv6網絡編程實驗 |
| 實驗二十三. IPv6智能網關CGI編程實驗 |
| 實驗二十四. 基于IPv6模塊的入門實驗 |
| 實驗二十五. 基于IPv6模塊的UDP編程實驗 |
| 實驗二十六. 基于IPv6模塊的傳感網實驗 |
| 實驗二十七. 基于IPv6模塊傳感網的WEB訪問實驗 |
| 第四章. 基礎應用實驗 |
| 實驗一. 實驗環境使用入門 |
| 實驗二. 多線程程序設計 |
| 實驗三. 串口程序設計 |
| 實驗四. SOCKET 網絡編程 |
| 實驗五. 嵌入式SQLite應用 |
| 實驗六. 嵌入式WebServer移植 |
| 第五章. 基于Qt的GUI實驗 |
| 實驗一. 搭建本機Qt開發環境 |
| 實驗二. 基于QtDesigner的程序設計 |
| 實驗三. 搭建Qt/Embedded ARM環境 |
| 第六章. 底層系統構建實驗 |
| 實驗一. Linux內核裁剪與編譯 |
| 實驗二. 構建根文件系統 |
| 第七章. 設備底層驅動實驗 |
| 實驗一. 內核驅動入門 |
| 實驗二. 按鍵中斷驅動及控制 |
| 實驗三. PWM蜂鳴器驅動及控制 |
| 實驗四. ADC驅動及采樣 |
| 實驗五. LCD設備驅動及控制 |
| 實驗六. SD卡接口實驗 |
| 實驗七. U盤接口使用 |
| 綜合項目實驗部分 |
| 物聯網綜合應用實驗（一）基于ZigBee無線傳感器網絡應用實例 |
| 物聯網綜合應用實驗（二）基于IPv6無線傳感器網絡應用實例 |
| 物聯網綜合應用實驗（三）基于WiFi無線傳感器網絡應用實例 |
| 物聯網綜合應用實驗（四）基于藍牙無線傳感器網絡應用實例 |
| 物聯網綜合應用實驗（五）基于RFID射頻識別的電子錢包系統應用實例 |
| 物聯網綜合應用實驗（六）基于無線傳感網的智能空調系統應用實例 |
| 物聯網綜合應用實驗（七）基于無線傳感網的智能家居系統應用實例 |
| 物聯網綜合應用實驗（八）基于無線傳感網的智慧農業系統應用實例 |
| 物聯網綜合應用實驗（九）基于無線傳感網的智能物流系統應用實例 |
| 第一章 環境的搭建 |
| 1.IAR軟件的安裝 |
| 2.Cygwin軟件的安裝 |
| 3.soureceInsight安裝 |
| 4.Notepad++軟件的安裝 |
| 5.Eclipse軟件安裝 |
| 6.Crimson Editor軟件安裝 |
| 第二章 CC2530基本的外設實驗 |
| 實驗一 基于CC2530在TinyOS控制LED燈亮滅 |
| 實驗二 基于CC2530在TinyOS中斷控制LED翻轉 |
| 實驗三 基于CC2530在TinyOS使用串口控制LED翻轉 |
| 實驗四 基于CC2530在TinyOS控制定時器 |
| 實驗五 基于CC2530在TinyOS控制ADC輸出溫度 |
| 實驗六 基于CC2530在TinyOS產生隨機數 |
| 實驗七 CC2530在TinyOS控制看門狗定時器使系統復位 |
| 實驗八 基于CC2530在TinyOS控制DMA數據的傳送 |
| 實驗九 基于CC2530在TinyOS下控制AES協處理器 |
| 實驗十 基于CC2530在TinyOS控制flash的讀寫 |
| 第三章 CC2530的無線電 |
| 實驗十一 基于CC2530板級的點對點通信 |
| 實驗十二 CC2530點對多點的通信 |
| 實驗十三 無線電信道及發送功率的靜態設置和動態設置 |
| 實驗十四 無線電RSSI（信號強度指示器）的采集 |
| 實驗十五 基于TinyOS網絡協議中的分發協議 |
| 實驗十六 TinyOS網絡協議中的匯聚協議 |
| 實驗十七 網絡協議中的多跳路由協議應用實驗 |
| 第四章 附錄(接口和底層實現的組件) |
| 第一章. 實驗環境與軟件工具 |
| 1.1開發平臺簡介 |
| 第二章. Android開發環境搭建 |
| 實驗一. Android Ubuntu開發環境建立 |
| 實驗二. Android xp開發環境建立 |
| 第三章. Android SDK 開發 |
| 實驗一. Android ADB調試實驗 |
| 實驗二. LED燈控制實驗 |
| 實驗三. PWM蜂鳴器控制實驗 |
| 實驗四. ADC控制實驗 |
| 實驗五. 網絡服務連接實驗 |
| 第四章. Android 系統架構實驗 |
| 實驗一. Android 內核移植與編譯實驗 |
| 實驗二. Android 文件系統實驗 |
| 第五章. Android中間層實驗 |
| 實驗一. LED實驗 |
| 實驗二. Beep實驗 |
| 實驗三. ADC實驗 |
| 實驗四. UART串口實驗 |
| 第六章. Android綜合應用 |
| 實驗一. GPRS撥號實驗 |
| 實驗二. GPS定位實驗 |
| 實驗三. 3G上網實驗 |
| 實驗四. WIFI聯網實驗 |
| 實驗五. U盤使用實驗 |
| 實驗六. 游戲移植實驗 |
| 實驗七. 開源游戲移植實驗 |
| 第七章. Android綜合實訓應用 |
| 實驗一. RFID 讀卡實驗 |
| 實驗二. RFID 電子錢包應用實驗 |
| 實驗三. 基于無線網的智能家居實訓案例 |
| 實驗四. 基于無線網的智慧農業實訓案例 |
| 實驗五. 智能倉儲環境監測系統實訓案例 |
| 實驗六. 無線傳感網信息綜合監測實訓案例 |
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 實驗箱底板 | 塊 | 1 | |
| 2 | Cortex-A8智能終端 | 塊 | 1 | |
| 3 | ZigBee協調器（ST或TI標配） | 塊 | 1 | 可根據教學內容任意選取其中一種或者幾種無線通訊節點模塊（配置12個節點模塊） |
| 4 | ZigBee節點（ST或TI標配） | 塊 | 3 | |
| 5 | IPv6根節點 | 塊 | 1 | |
| 6 | IPv6子節點 | 塊 | 3 | |
| 7 | 藍牙主模塊 | 塊 | 1 | |
| 8 | 藍牙從模塊 | 塊 | 3 | |
| 9 | wifi模塊 | 塊 | 3 | |
| 10 | 高頻RFID讀寫器 | 塊 | 1 | 可選配低頻、超高頻、2.4G 等RFID讀寫器 |
| 11 | 聲光報警模塊 | 塊 | 1 | 可根據用戶需求靈活配置 |
| 12 | 光照傳感器 | 塊 | 1 | |
| 13 | 振動檢測傳感器 | 塊 | 1 | |
| 14 | 紅外對射傳感器 | 塊 | 1 | |
| 15 | 繼電器執行器 | 塊 | 1 | |
| 16 | 結露傳感器 | 塊 | 1 | |
| 17 | 酒精傳感器 | 塊 | 1 | |
| 18 | 人體檢測傳感器 | 塊 | 1 | |
| 19 | 三軸加速度傳感器 | 塊 | 1 | |
| 20 | 聲響檢測傳感器 | 塊 | 1 | |
| 21 | 溫濕度傳感器 | 塊 | 1 | |
| 22 | 煙霧傳感器 | 塊 | 1 | |
| 23 | 電源適配器(5V5A主板) | 塊 | 1 | |
| 24 | USB2UART調試板 | 塊 | 1 | |
| 25 | MiNiUSB線 | 塊 | 2 | |
| 26 | 網線 | 根 | 1 | |
| 27 | J-Link仿真器 | 個 | 1 | |
| 28 | ZigBee DeBugger | 個 | 1 | |
| 29 | ST-Link仿真器 | 個 | 1 | |
| 30 | 雙母交叉串口線 | 根 | 1 | |
| 31 | B型公接口USB線 | 根 | 1 | |
| 32 | Mini USB線 | 根 | 1 | |
| 33 | 配套光盤 | 張 | 1 | |
| 34 | 實驗指導書 | 本 | 1 | 1本紙質打印，3本電子版 |
