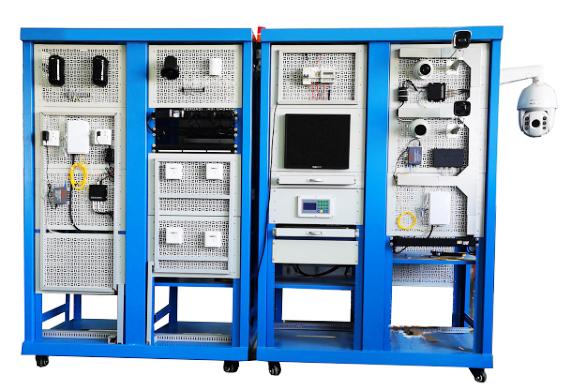

LG-AFG01型樓宇智能化安防監控系統實訓考核裝置

一、系統配置及功能

1.視頻監控子系：視頻監控子系統由液晶監視器、硬盤錄像機、高速球型云臺攝像機、一體化攝像機、紅外攝像機、槍式攝像機組成。能夠完成對樓道、智能大樓和管理中心的視頻監控和錄像等功能，同時可與安防系統實現報警聯動等功能。

2.樓宇視頻監控實訓系統采用開放式和拆裝式結構設計，采用噴塑鋼型材+網孔板結構，結構堅固，配有常用電源控制，能對各系統進行供電、接線、調試運行和維護實訓和考核。設備有配有安全設備電源裝置，實訓臺還設有四個萬向輪和四個固定調節機構，便于移運和固定，有利于實訓室布局。

3.系統模塊由視頻監控模模塊、視頻監視區模塊、主機端模塊、智能考核等，從而讓學生輕身體驗網絡視頻監控系統與安全防范系統的原理與操作、接線、為一體的綜合性實踐人才。是現在安防系統工程理想之選實訓實備。

4.安防實訓功能

防盜報警能進行各種防盜報警系統聯動操作演示、軟件的設置，系統維護及監控軟件的操作和設置、有線探測器設置和操作、報警主機鍵盤的基本操作、鍵盤操作指令的使用方法、各權限密碼設置的編程與驗證、防區連接與控制的編程、防區開關、響鈴及軟防區的編程、防破壞功能的驗證、布防后延時的設置、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓。并可與安防系列中的其它設備聯網進行各種綜合實訓。

5.主機功能

1）每個通道都支持雙碼流壓縮

2）每個通道的視頻編碼參數獨立可調，包括分辨率、幀率、碼率、圖像質量等。

3）每個通道支持定時和事件兩套壓縮參數，并可本地配置子碼流壓縮參數。

4）支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步。

5）支持視頻輸入、視頻輸出質量選項配置。

6）支持水印技術。

7）支持零通道編碼。

8）支持遠程監控手機APP

9）支持網絡和POE供電輸出

10）支特錄像配置、通道管理、安防管理、圖像處理、網絡設置、云端上傳。

二、技術參數

1.電源輸入：?jiǎn)蜗嗳€，AC220V±10%，50/60Hz；

2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路，越級跳閘；

3.整機功耗：≤200W；

4.整機重量：≤150KG；

外形尺寸≧（寬×深×高）：1200mm×700mm×1900mm。

三、實訓項目

（一）視頻系統監控可以完成的實訓項目：

1.系統的安裝、布線、接線、編程、調試、運行、維護及維修；

2.線路故障的設置、檢測及排除；

3.各類攝像機和鏡頭的結構、原理、接線、調試和應用；

4.球形攝像機的接線、設定和操作；

5.網絡攝像機的接線、設定和操作；

6.硬盤錄像機的接線、設定和操作；

7.攝像機、硬盤錄像機及監視器的連接和調試；

8.球形攝像機和硬盤錄像機的連接和調試；

9.硬盤錄像機、網絡攝像機及工作站IP地址的分配和設定；

10.了解和掌握POE交換機的標準規范和控制方式；

11.硬盤錄像機、網絡攝像機及POE交換機的連接和調試；

15.網絡線壓接、測試和連接；

16.信息插座和機架設備的安裝；

17.水晶頭及跳線的制作和測試；

18.RJ45模塊和配線架的壓線和測試；

19.RJ45跳線的連接及鏈路的測試。

（二）防盜報警可以完成的實訓項目：

1.系統的安裝、布線、接線、編程、調試、運行、維護及維修；

2.線路故障的設置、檢測及排除；

3.不同類型的防區并對其參數進行設置實訓；

4.不同的布撤防類型并對其參數進行設置實訓；

5.可編址控制主機的權限設置和維護實訓；

6.報警記錄的查詢和導出實訓；

7.探測器、可編址控制主機、鍵盤、警號及閃燈的連接和調試實訓；

四、配置參數

序號	器材名稱	數量	單位	備注
1	開放式機架平臺	1	臺	19英寸38U×4面
2	網孔板安裝模塊	8	塊	19英寸6U面板
3	網孔板用膨脹固定件	100	個
4	線纜管理架	2	個
5	電源管理模塊	1	臺
6	警示燈	1	個
7	鍵鼠及其托盤	1	套
8	17寸液晶顯示器及其掛板模塊	1	套
9	HDCVI硬盤錄像機及其托盤模塊	1	套
10	SATA硬盤	1	個	500G
11	POE網絡交換機	1	臺	TP-LINK
12	HDCVI高清同軸高速球型攝像機	1	臺	海康
13	HDCVI高清同軸半球攝像機	1	臺	海康
14	HDCVI高清同軸一體化槍型攝像機	1	臺	海康
15	高清網絡紅外槍型攝像機	1	臺	海康
16	POE高清網絡半球攝像機	1	臺	海康
17	球機壁掛支架	1	個	海康
18	槍機壁掛支架	2	個	海康
19	網絡視頻監控管理軟件	1	套	海康
20	室內用被動紅外入侵探測器	1	個
21	主動紅外對射探測器	1	對
22	聲光警號	1	只
23	安防可編址控制主機	1	臺	博世
24	蓄電池	1	個
25	中文字符鍵盤	1	個
26	煙感探測器	1	個
27	微波和被動紅外復合入侵探測器	1	個
28	室內用被動紅外入侵探測器	1	個
29	壁掛式被動紅外幕簾入侵探測器	1	個
30	主動紅外對射探測器	1	對
31	門磁開關	1	對
32	鑰匙開關	1	個
33	緊急開關	1	個
34	閃燈	1	個
35	警號	1	個
36	6位PDU電源	1	個
37	24位超五類非屏蔽插座配線架	1	個
38	8P8C超五類非屏蔽水晶頭	100	個
39	超五類非屏蔽信息插座模塊	4	個
40	單口86型信息面板	4	個
41	86型底盒	4	個
42	UTP超五類4對非屏蔽跳線	6	條
43	UTP超五類4對非屏蔽電纜	100	米
44	19英寸專用線架及相關配件	1	套
45	綜合布線專用工具包	1	套	同軸電纜剝線工具、RJ45雙用工具及通斷測試儀等
46	耗材及工具	1	套	各種規格電線、常用電工工具及萬用表等
47	《設備說明書》	1	本
