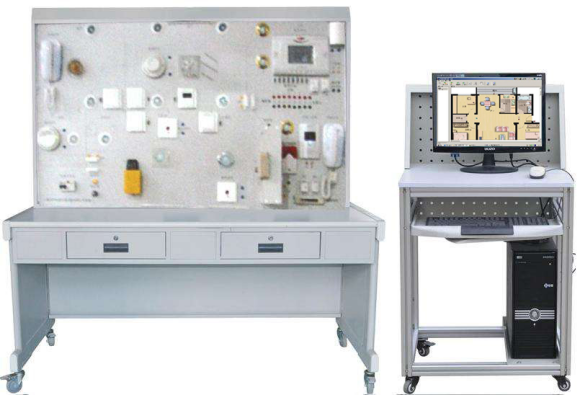

LG-Z01型終端式智能家居系統實驗實訓裝置

一、設備系統概述

LG-Z01型終端式智能家居系統實驗實訓裝置主要采用zigbee無線通訊技術來實現家居智能化控制，Zigbee是一種新興的近程、低速率、低功耗的無線網絡技術，主要用于近距離無線連接。具有低復雜度、低功耗、低速率、低成本、自組網、高可靠、超視距的特點。終端式智能家居系統實驗實訓裝置主要適合應用于自動控制和遠程控制等領域，可以嵌入各種設備。ZigBee就是一種便宜的、低功耗、自組網的近程無線通訊技術。系統主要包括消費電子、能源管理、衛生保健、家庭自動化、建筑自動化和工業自動化。隨著物聯網的興起，此設備是現代智能居家系統*具代表之一，提供良好的教學設備實訓平臺。

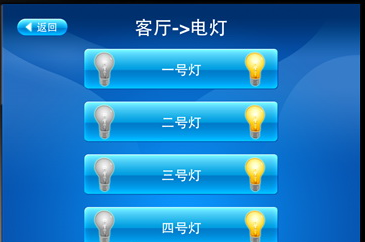

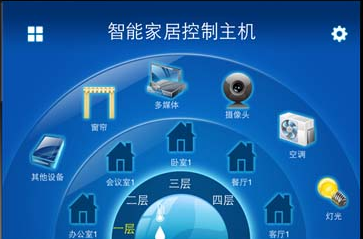

主控畫面

二、實訓功能
終端式智能家居系統實驗實訓裝置用于ZigBee基本的傳感數據采集與輸出控制實驗。

1、智能家居電器安防管理系統模擬智能家居應用，通過軟件對產品模塊進行管理
2、提供5V、12V等電源接口，以及電源適配線纜。
3、配接通用串行接口擴展到桌面，以方便模塊與PC通信，提供串口線纜
4、智能照明系統：智能照明系統，對燈光進行智能控制與管理的系統，跟傳統照明相比，實現對白熾燈的調光、一鍵場景、一對一遙控及分區燈光全開全關等管理，并可以用多種控制方式實現以上功能，最主要的控制方式為無線遙控、定時控制、集中控制、甚至遠程控制等，從而達到智能照明的節能、環保、舒適、方便的功能。
5、智能電器控制系統：智能電器控制系統，是對電器進行智能控制與管理的系統，智能電器控制系統，把所有能控制的電器以一定的結構有機的組合起來，形成了一個整體，通過這個管理系統，實現對家電的集中無線遙控、定時開關控制及遠程控制，實現電器的場景控制與管理，從而達到智能電器系統的節能、環保、舒適、方便的功能。
三、實訓項目
1、遠程控制實訓
2、定時控制實訓　　
3、智能照明操作實訓　　　
4、無線遙控操作實訓　
5、場景控制操作實訓　　
6、集中控制操作實訓
7、電腦控制操作實訓　　
8、家電控制操作實訓　　
9、電動窗簾操作實訓
10、家居安防模塊的連接實訓
四、主要配置

序號	設備名稱	單位	數量	規格/技術參數
1	智能家居主控模塊	塊	1	工作電源DC24，500mA
2	控制底板	塊	1	6 IAS槽
3	紅外遙控模塊	塊	1	2路
4	家居安防模塊	塊	1	門磁、紅外、瓦斯、煙感4路報警輸入
5	抄表模塊	塊	1	水表、電表、氣表
6	燈光模塊	塊	1	2路 220V,1A
7	模塊	塊	1	短信收發
8	觸摸屏監控中心	臺	1	ARM9，WINCE5.0
9	遙控器	個	1	TV133C
10	電表	只	1	DDS803
11	水表	只	1	脈沖30P/m³
12	氣表	只	1	BK-G2.5
13	漏電開關	只	1	16A
14	五孔插座	個	1
15	風機	臺	1	DC12V
16	按鈕	只	1	Φ12
17	串口線	根	2	一公一母
18	串口轉USB線	根	1	標準
19	USB下載線	根	1	USB
20	4口下載線	根	1	4口
21	跳線	根	1	1M
22	主控智能網關	套	1
