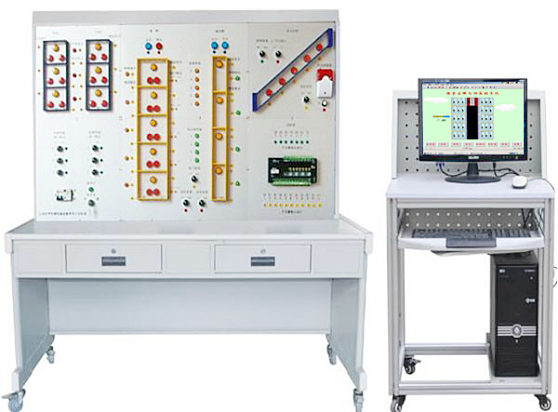

LG-L06型樓宇電梯監控系統實驗實訓裝置

LG-L06型樓宇電梯監控系統實驗實訓裝置能讓學生進行樓宇電梯監控系統的元件、作用、組成和原理的認識實訓。本實驗實訓裝置能讓學生進行DDC控制器通訊線的連接、軟件及系統的啟動與停止和樓宇自動監控系統客戶端的模擬監控實訓。能讓學生通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點，包含登錄，下載，安全管理等的設置操作。讓學生進行樓宇客梯監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。裝置能讓學生進行樓宇觀光梯監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
LG-L06型樓宇電梯監控系統實驗實訓裝置能讓學生進行樓宇貨梯群控監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。讓學生進行樓宇自動扶梯監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等操作實訓。將本系統同樓宇自控系列中的其它設備聯網進行各種綜合實訓。本實驗實訓裝置能讓學生通過網際組態軟件對系統進行二次開發和設計。

一、技術指標

1.工作電壓：單相三線220V±5% 50Hz
2.整機容量：＜200W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置和接地保護
5.故障設置：具有故障設置模塊能進行電腦軟件和硬件線路的故障設置與排除
6.系統恢復：具有軟件快速恢復功能
二、主要配置
1.電梯模擬系統 1套
2.DDC控制器 1臺
3.客戶端電腦 1臺
4.客戶端軟件 1套
5.電梯系統控制軟件 1套
6.小型客梯模型 1臺
7.小型觀光梯模型 1臺
8.小型貨梯模型 1臺
9.小型自動扶梯模型 1臺
10.聲光報警器 1個
11.故障設置模塊 1套
12.實訓桌 1套
13.電腦桌 1套
注：需另配LG－L型樓宇監控中心：
買多臺同一型號樓宇自控系統實驗實訓裝置，每臺同一型號樓宇自控系統實驗實訓裝置均需配一套LG－L型樓宇監控中心；
買多種不同型號的樓宇自控系統實驗實訓裝置各一臺，則可合用一套LG－L型樓宇監控中心。
三、實訓項目
第一實訓平臺：樓宇客梯監控系統
實訓一：按線路圖將各部分連線操作實訓；
實訓二：客梯上下行操作實訓；
實訓三：多層同時呼喚操作實訓；
實訓四：運行時間的累計和復位操作實訓；
實訓五：線路故障的判斷與處理實訓；
實訓六：操作錯誤的判斷與糾正實訓。
第二實訓平臺：樓宇觀光梯監控系統
實訓七：按線路圖將各部分連線操作實訓；
實訓八：觀光梯上下行操作實訓；
實訓九：廂門故障檢測模擬操作實訓；
實訓十：安防報警檢測模擬操作實訓；
實訓十一：消防報警檢測模擬操作實訓；
實訓十二：運行時間的累計和復位操作實訓操作實訓；
實訓十三：線路故障的判斷與處理實訓；
實訓十四：操作錯誤的判斷與糾正實訓。
第三實訓平臺：樓宇貨梯群控監控系統
實訓十五：按線路圖將各部分連線操作實訓；
實訓十六：貨梯上下行操作實訓；
實訓十七：貨梯群控操作實訓；
實訓十八：運行時間的累計和復位操作實訓操作實訓；
實訓十九：線路故障的判斷與處理實訓；
實訓二十：操作錯誤的判斷與糾正實訓。
第四實訓平臺：樓宇自動扶梯監控系統
實訓二十一：按線路圖將各部分連線操作實訓；
實訓二十二：自動扶梯上下行操作實訓；
實訓二十三：電機故障檢測操作實訓；
實訓二十四：安防報警操作實訓；
實訓二十五：消防報警操作實訓；
實訓二十六：線路故障的判斷與處理實訓；
實訓二十七：操作錯誤的判斷與糾正實訓。
