LG-LQG01型全鋼結構樓宇智能化工程實訓平臺

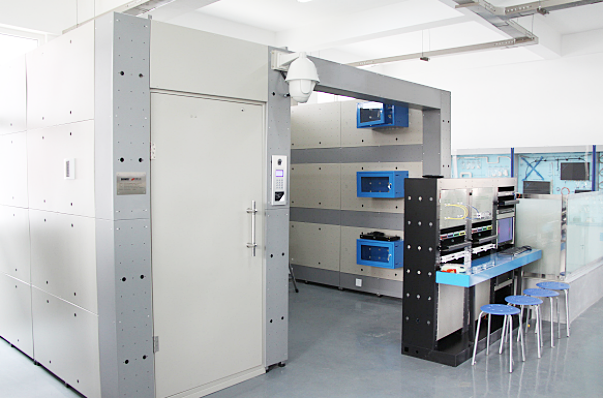

LG-LQG01型 全鋼結構樓宇智能化工程實訓平臺是由全鋼結構的三層實訓樓宇建筑模型，平臺可以配套安裝并完成綜合布線單元、小區寬帶、語音通訊、門禁可視對講、視頻監控及周界防范、消防報警聯動、有線電視、智能廣播及照明控制等10個子系統的項目仿真實訓，而且各系統既可獨立運行，也可實現相互聯動。LG-LQG01型全鋼結構樓宇智能化工程實訓平臺整體結構采用全鋼開放式和拆裝式設計，使學生能對上述的各子系統進行組裝、接線、編程和調試。LG-LQG01型 全鋼結構樓宇智能化工程實訓平臺模擬一棟三層建筑結構的樓宇建筑，配套三個6U實訓專用機柜，同時或者交叉模擬網絡綜合布線工程的工作區、設備間、垂直、水平、管理等子系統實訓。平臺采用模塊化設計，能按教室尺寸合理布局，適合任意樓層安裝。

一、產品結構
1、實訓平臺按照建筑模型進行設計，體積龐大，美觀漂亮，模擬三層樓宇建筑，可完成各種實訓安裝。
2、實訓裝置為全鋼結構，預設各種網絡器材安裝螺孔和穿墻布線孔，無塵操作，突出工程技術原理實訓。
3、能夠模擬進行綜合布線工程各個子系統的關鍵技術實訓。
4、能夠進行智能樓宇各子系統設備的安裝實訓，如消防、安防、監控、網絡等；。
5、能夠進行各種線槽或橋架的多種方式安裝布線實訓。
6、能夠進行各種線管的明裝或暗裝方式的安裝布線實訓，可實現無痕跡施工，美觀大方。
7、能夠保證大于10000次以上的實訓。
8、平臺配置了單元門以及可視對講等，整體構成一套三層結構的樓宇建筑，頂部可完成各種探測設備的安裝。
二、技術參數
1. 輸入電源：單相三線AC220V±10% 50Hz
2. 工作環境：溫度-10℃～40℃ 相對濕度≤85% （25℃）海拔≤4000m
3. 裝置容量：≤1kVA
4. 外形尺寸：4080mm×2880mm×2450mm（長×寬×高）
5. 安全保護：具有漏電壓、漏電流保護，安全符合國家標準
三、產品功能
LG-LQG01型全鋼結構樓宇智能化工程實訓平臺是根據樓宇智能化專業的工程特點和實訓要求，根據已有產品延展設計而成，產品特點鮮明、直觀，教學實訓性強，是教學儀器行業推崇的工程型技能實訓產品。網絡綜合布線工程綜合實訓平臺設備為全鋼結構，模擬三層建筑結構的建筑樓宇，樓層間用明顯的灰色鋼板隔離，顯示樓層信息，實訓平面上預設100×100mm或100×80mm間距的各種網絡設備、插座、線槽、機柜等安裝螺孔，實訓過程保證無塵操作，重點突出工程技術實訓。單棟樓宇能夠保證12名學生同時實訓，滿足同時或交叉進行綜合布線工程七個子系統實訓功能。保證實訓次數10000次以上，設備十年以上壽命。實訓一致性好，相同實訓項目，實訓結果相同，并且每組實訓難易程度相同。具有搭建多種網絡永久鏈路、信道鏈路和測試鏈路的平臺功能。擴展功能強大，能夠擴展為監控系統、報警、智能化管理系統實訓平臺等。孔板增加了多個Φ25穿線孔，具有暗埋管和穿線功能。可實現現代化無痕跡工程實訓要求，預設網絡語音插座2個、五孔電源插座6個，有線電視插座1個，預設含暗埋底盒的實訓孔6個；可配置實訓演示門套裝（型號DC-VDS01-1）形成一套完整的智能樓宇工程實訓平臺。
LG-LQG01型全鋼結構樓宇智能化工程實訓平臺在模擬工程現場的基礎上，針對實訓教學進行了專門設計，強化安防工程的設計、安裝、布線、接線、編程、調試、運行、維護、檢測等工程能力，產品在結構上以智能建筑模型為基礎，包含智能大樓、管理中心和頂部工程等典型結構。
四、單元配置
1、 綜合布線實訓單元：系統配置有RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、電話機、RJ11水晶頭、RJ45水晶頭等器件，可完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連接（端接）。通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。
2、門禁對講實訓單元：系統配置有單元門口主機、單戶門口機、室內可視對講模塊、非可視對講模塊、通訊轉換模塊、聯網器、管理中心機等器件。可完成可視對講門禁及室內安防系統的線路鋪設、連接和功能調試。
3、 消防報警實訓單元：系統配置有智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等器件。可進行器件的選擇、檢測、安裝、消防聯動系統的線路鋪設、連接、系統調試、編程和運行任務。
4、 安防報警實訓單元：系統配置有門磁開關、家用緊急求助按鈕、被動紅外空間探測器、被動紅外幕簾探測器、燃氣探測器、主動紅外對射報警器，可實現對講門禁和室內安防聯動、視頻監控及周邊防范功能。
5、 視頻監控實訓單元：系統配置有高速球云臺攝像機、一體化槍型攝像機、紅外攝像機、室內全方位云臺、矩陣主機、彩色監視器、硬盤錄像機等器件，可進行器件的選擇、檢測和安裝。完成視頻監控系統的線路鋪設和連接。通過系統模塊的參數設置和編程，實現監視器的視頻監控、畫面切換和報警聯動錄像等功能。
6、 照明控制實訓單元：系統配置有DDC控制器、時間模塊、LON網絡適配器、編程軟件、組態軟件、射燈、照度探測器，能進行DDC通道編程配置、照明監控編程、上位監控工程通訊連接、動畫組態等工作任務。
