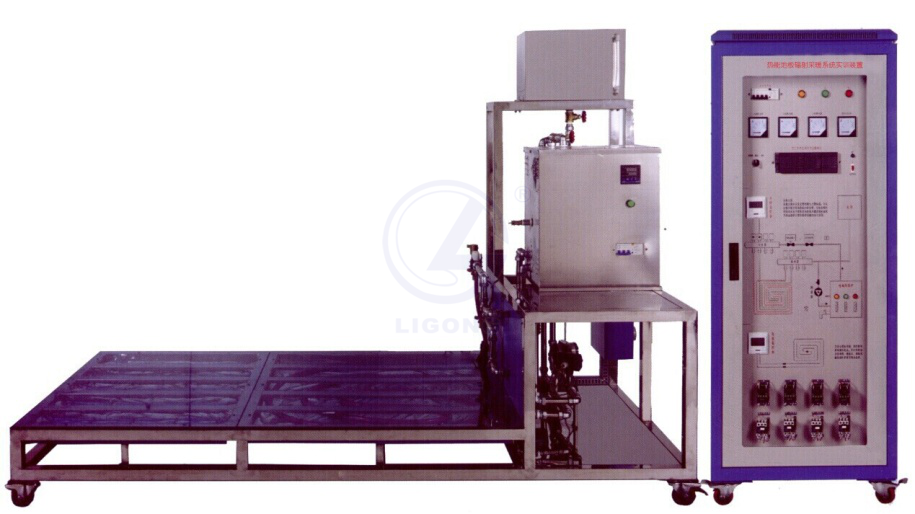

LG-RCN02型 熱能地板輻射采暖系統實訓系統
一、 LG-RCN02型 熱能地板輻射采暖系統實訓系統概 述
LG-RCN02型 熱能地板輻射采暖系統實訓系統是將地板采暖系統微型化,采用半實物化實訓教學模式。熱能地板輻射采暖系統實訓系統直觀展示了地板采暖系統的系統結構、工作原理，便于教學演示講解及學生對課本知識的理解掌握。
二、 特 點
1. 本裝置采用敞開式結構設計，并設有多處溫度和壓力測量儀表，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。
2. 低溫地板輻射采暖埋管采用雙回型輔設方式。
3. 采暖管材采用交連聚乙烯PEX塑料管，具有抗老化、耐腐蝕、不結垢、承壓高、無環境污染、不易滲漏、水阻力及膨脹系數小等特點。
三、 技術性能
1. 輸入電源：單相三線～220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜10kVA
4. 重 量：200kg
5. 安全保護：設有電流型漏電保護、接地保護，安全符合相關國家標準
四、 系統配置
裝置采用鋁型材框架底座，以多層結構形式展示其內部結構，側面采用有機玻璃封板，內部管材采用塑料管。地板采暖主要由熱源、采暖地面層、采暖塑料管道和溫控系統組成，熱源采用電熱水鍋爐。
地板輻射采暖系統墊層主要由地暖專用盤管、復合保溫板、反射層（鋁箔）、組合分集水器、熱電閥和液晶溫控器、地暖剖面等構成。
1. 地暖專用盤管
材質：PEX（高密度交連聚乙烯管）
性能：耐溫＜100℃，內壁平滑、水阻小、不易結垢，設計使用壽命五十年以上
功能：溫水在管內循環加熱地表層，以輻射的方式向室內散熱
2. 復合保溫板層
組成：聚苯乙烯（EPS） 保溫板（厚度：1mm）
功能：保溫、隔熱、防潮、隔聲
3. 反射層（鋁箔）
功能：加強保溫層的防潮、防水、隔熱性能。由于鋁的導熱性好，可有效分散管內溫水所傳遞的熱量，從而使熱量均勻的散布在整個平面上，減少管路下部的局部高溫老化的影響，提高整個地暖結構層的使用壽命。
4. 組合分集水器
組成：分集水器干管（采用黃銅精密擠壓制造而成，不生銹，內外壁光滑）、自動排氣閥、卸水閥。
功能：將支管供回水分配到各個環路，同時排氣閥可以排除管內的氣體，內置調節閥可調節各環路的水流量，從而達到控制采暖溫度的目的。
五、 實訓項目
1. 低溫地板輻射采暖系統結構及設備工作原理的了解和掌握。
2. 低溫地板輻射采暖系統啟動、運行和調試。
3. 低溫地板輻射采暖系統運行工作情況記錄、運行參數檢測。
LG-RCN02型 熱能地板輻射采暖系統實訓系統是將地板采暖系統微型化,采用半實物化實訓教學模式。熱能地板輻射采暖系統實訓系統直觀展示了地板采暖系統的系統結構、工作原理，便于教學演示講解及學生對課本知識的理解掌握。
1. 本裝置采用敞開式結構設計，并設有多處溫度和壓力測量儀表，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。
2. 低溫地板輻射采暖埋管采用雙回型輔設方式。
3. 采暖管材采用交連聚乙烯PEX塑料管，具有抗老化、耐腐蝕、不結垢、承壓高、無環境污染、不易滲漏、水阻力及膨脹系數小等特點。
三、 技術性能
1. 輸入電源：單相三線～220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜10kVA
4. 重 量：200kg
5. 安全保護：設有電流型漏電保護、接地保護，安全符合相關國家標準
四、 系統配置
裝置采用鋁型材框架底座，以多層結構形式展示其內部結構，側面采用有機玻璃封板，內部管材采用塑料管。地板采暖主要由熱源、采暖地面層、采暖塑料管道和溫控系統組成，熱源采用電熱水鍋爐。
地板輻射采暖系統墊層主要由地暖專用盤管、復合保溫板、反射層（鋁箔）、組合分集水器、熱電閥和液晶溫控器、地暖剖面等構成。
1. 地暖專用盤管
材質：PEX（高密度交連聚乙烯管）
性能：耐溫＜100℃，內壁平滑、水阻小、不易結垢，設計使用壽命五十年以上
功能：溫水在管內循環加熱地表層，以輻射的方式向室內散熱
2. 復合保溫板層
組成：聚苯乙烯（EPS） 保溫板（厚度：1mm）
功能：保溫、隔熱、防潮、隔聲
3. 反射層（鋁箔）
功能：加強保溫層的防潮、防水、隔熱性能。由于鋁的導熱性好，可有效分散管內溫水所傳遞的熱量，從而使熱量均勻的散布在整個平面上，減少管路下部的局部高溫老化的影響，提高整個地暖結構層的使用壽命。
4. 組合分集水器
組成：分集水器干管（采用黃銅精密擠壓制造而成，不生銹，內外壁光滑）、自動排氣閥、卸水閥。
功能：將支管供回水分配到各個環路，同時排氣閥可以排除管內的氣體，內置調節閥可調節各環路的水流量，從而達到控制采暖溫度的目的。
五、 實訓項目
1. 低溫地板輻射采暖系統結構及設備工作原理的了解和掌握。
2. 低溫地板輻射采暖系統啟動、運行和調試。
3. 低溫地板輻射采暖系統運行工作情況記錄、運行參數檢測。
