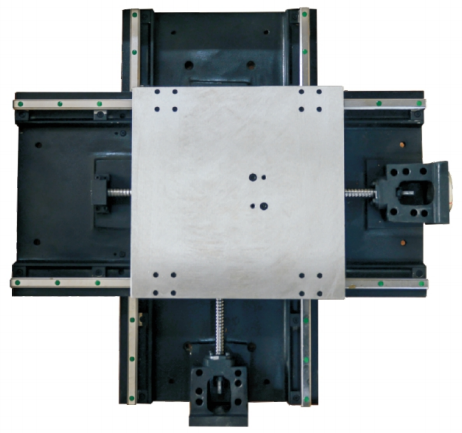

LGY-SK102A型十字滑臺實訓設備
一、設備功能說明
十字滑臺實訓設備主要是為解決數控機床機械拆裝項目的實訓難而特別設計的，該十字滑臺是提煉了真實機床在拆裝過程中的核心技能，即學生主要是拆裝傳動部件，例如滾珠絲桿、直線導軌、聯軸器、伺服電機等，該設備是把這些部件集成到一臺十字滑臺上進行練習，這樣既節約了成本，又訓練了核心技能，為了保證精度與剛性，十字滑臺模塊整體為高剛性的鑄鐵結構，采用樹脂砂造型并經過時效處理，確保長期使用的精度，導軌采用H級直線導軌，直線導軌安裝采用與真實機床安裝相同的壓塊結構進行直線度的調節，并裝有接近式傳感器，可以進行回零、硬限位的調試以及精度測試。結構上采用模塊化，下裝有滑輪，可以自由移動，可以完成機械傳動部件中的絲桿、直線導軌、絲桿支架的拆裝實訓及導軌平行度、直線度、雙軸垂直度等精密檢測技術的實訓，和各實驗臺配合，完成機電聯調與數控機床機械裝配核心技能的訓練。X軸上裝有光柵尺，裝有與光柵尺對應的數顯表，數顯表能夠顯示滑臺移動的實際長度。
二、技術參數
1、絲杠行程：300mm
2、絲杠參數（直徑mm/螺距mm）:16/05
3、外形尺寸：長（mm）×寬（mm）×高（mm）＝800×600×900；
