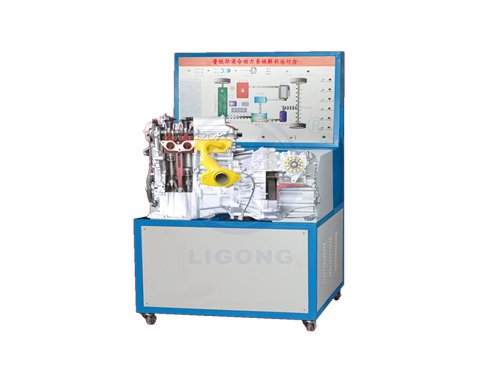

普銳斯油電混合動力系統解剖運行臺

普銳斯油電混合動力系統解剖運行臺以油電混合動力系統總成實物為基礎，根據客戶德需求解剖客戶指定的關鍵部位，突出結構層次等，該解剖運行臺適用于各類院校與培訓機構對普銳斯油電混合動力系統理論與維修教學培訓的使用。新能源汽車實訓設備的解剖為汽車教學設備行業培訓與維修提供了平臺，歡迎定制!
普銳斯混合動力系統解剖運行臺的功能
1.混合動力能量傳遞路線演示軟件：軟件采用流動離子發射等表達動力傳遞的路線，通過面板上的平板電腦可同步演示能量傳遞路線。
2.配3D虛擬仿真軟件軟件。在3D虛擬現實環境下，混合動力系統3D模型，模型可以任意放大和縮小和360度旋轉，可以透視操作，便于觀察電機MG1、電機MG2、行星機構等的動態運行狀態，可觀察發動機內部運行的狀態，并且它的運行速度可以調節，也可以進行模擬拆裝。
3.減速電動機驅動發動機與電機組，動態演示普銳斯混合動力系統工作過程。
4.在解剖模型上可以觀察混合動力系統工作機構中的元件、零部件和工作機構，例如：發電機、電機、變速箱和驅動軸。
5.進行普銳斯混合動力系統的原理與結構展示。
6.發動機、電動機都被解剖，并且涂上不同顏色加以區分。解剖模型采用220伏的電機驅動，通過操作按鍵可以使發動機和電機進行運轉。
7.各總成解剖關鍵部位，剖面涂不同顏色，突出結構層次。
8.配套安裝底座。
9.安裝底座采用鋼性結構焊接，臺架表面采用烤漆工藝。
10.配套使用說明書及實訓指導書。
混合動力汽車動力系統解剖運行臺包括：發動機、發電機和電動機等總成進行剖面處理，各部件齊全，解剖面位置合理，能全面展示混聯式混合動力系統內外部結構和部件的運轉情況，并可通過MCU控制系統模擬混合動力系統的啟動、一般行駛、減速行駛、全速行駛、低速行駛、和停車六種工況下的混合動力汽車動力系統運行狀態，更加直觀地的掌握混合動力汽車動力系統工作原理。
