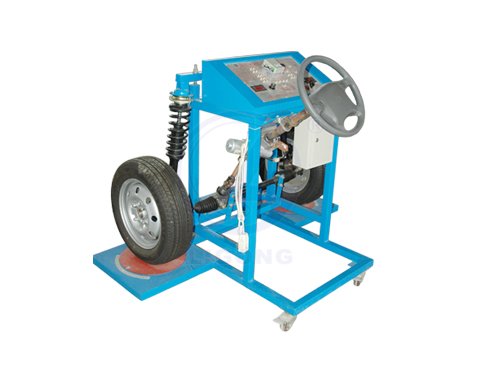

EPS電動助力轉向系統性能測試臺架

汽車_EPS電動助力轉向系統性能測試臺架主要由扭矩傳感器、車速傳感器、電動機、減速機構和電子控制單元(ECU)等組成，適用于各類院校與培訓機構教學使用，也是新能源汽車教學設備中不可缺少的一款設備。
EPS電動助力轉向系統測試臺組成及特征
1.測試臺包括臺架部分、電氣控制部分和計算機控制系統部分。
2.C?EPS輸出端加載裝置角度可調地裝配在底座上;
3.EPS輸出端加載裝置為旋轉加載器，包括依次連接的第二加載伺服電機(26)、第二行星齒輪減速機;
4.電動機產生的動力來幫助駕駛員進行轉向操作;
5.計算機控制系統部分包括工控機、多個采集板卡和與工控機連接的兩個顯示器，采集板卡和運動控制卡插于工控機的PCI插槽，采集板卡用來采集經信號，調理板用來輸出數字信號，運動控制卡是用來輸出且伺服驅動器的控制信號以及模擬的發動機轉速和車速;
汽車電動助力轉向系統性能測試臺架與傳統液壓動力轉向系統相比，他的優點在于轉向電動助力大小可以通過軟件調整，能夠兼顧低速時的轉向輕便和高速時的操縱穩定性，回正性能好。傳統的液壓助力轉向系統所提供的轉向助力大小不能隨車速的提高而改變。這樣就使得車輛雖然在低速時具有良好的轉向輕便性，但是在高速行駛時轉向盤太輕，產生轉向“發飄”的現象，駕駛員缺少顯著的“路感”，降低了高速行駛時的車輛穩定性和駕駛員的安全感。
