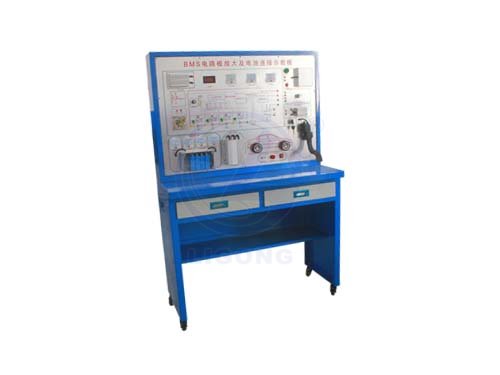

電動汽車BMS電池管理工作原理示教板
電動汽車BMS電池管理工作原理示教板是以電動汽車BMS電池管理系統為主、其他汽車零部件為輔組成，該新能源汽車教學設備可以充分展示電動汽車BMS電池管理系統的工作結構與原理。
電動汽車BMS電池管理工作原理示教板功能與介紹
電動汽車BMS電池管理工作原理示教板的BMS系統是電動汽車和混合電動汽車的核心部件，也是動力的心臟。主要用于對汽車電池進行在線檢測和實時監控，為整車提供動力電池電壓、電流、溫度、SOC及絕緣狀態等信息，同時實時的判斷電池的運行狀態及電池組離散性，若出現故障，及時向整車發送故障信號并報警。
電動汽車BMS電池管理工作原理示教板功能
1.電動汽車BMS電池管理工作原理示教板可實現電池組電流監控;
2. 該汽車教學設備具有電池單元過充保護工作實驗;
3.該設備具有電池一致性控制：BMS采集單體電壓信息、采用均衡方式使電池達到一致性、電池的均衡方式有耗散式和非耗散式;
4.該設備可以信息存儲：BMS需要存儲關鍵數據如SOC、SOH、充放電安時數、故障碼等。
5.該設備具有電池組電壓監控電路及實驗
6.該設備有網絡功能：包括在線標定和健康，在線程序下載。通常采用CAN網絡;
7.該設備可通過指針表顯示電池個單元充放電過程;
8.該設備在保持電池在合適的條件運行后，滿足整車的需求;
9.該新能源汽車教學設備可進行電池參數檢測：包括總壓、總電流、單體電壓檢測、溫度檢測、絕緣檢測、碰撞檢測、阻抗檢測、煙霧檢測等等;
10.該設備具有熱管理功能：電池包各點的采集溫度，在充電和放電過中，BMS決定是否開啟加熱和冷卻;
11.該設備可進行電池狀態建立：包括SOC、SOH、SOF;
12.電動汽車BMS電池管理工作原理示教板可進行電池安全保護和告警：包括溫控系統控制和高壓控制，當診斷出故障、BMS上報故障給整車控制器和充電機，同時切斷高壓來保護電池不受到損害、包括漏電保護等;
13.該設備可展示電動汽車BMS控制系統結構及組成;
14.該設備有電池單元充電過程實驗;
15.該新能源汽車教學設備可進行在線診斷：故障包括傳感器故障、網絡故障、電池故障、電池過充、過放、過流，絕緣故障等等;
16.該設備有電池組溫度監控電路及實驗;
17.學生可自主搭建BMS控制系統電路，并通過編寫更改控制器程序進行BMS控制系統創新實驗;
18.該設備有電池組散熱控制實驗;
19.該設備可進行充電控制：BMS慢充和快充控制;
電動汽車BMS電池管理工作原理示教板是新能源汽車教學設備的重要組成部分，該新能源汽車教學設備還可進行單電池充放電管理實驗、電池散熱風扇控制實驗、電池組過放過充自保護實驗、電池溫度采集實驗、電池組電量自平衡管理實驗等試驗項目。
