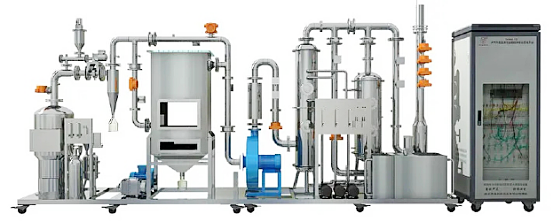

LG-DQJ02型大氣環境監測與治理技術綜合實訓平臺考核裝置

一、產品概述
LG-DQJ02型 大氣環境監測與治理技術綜合實訓平臺是專門為職業院校開設的“環境工程技術”、“環境監測與治理技術”、“環境監測與評價”、“城市檢測與工程技術”、“室內檢測與控制技術”、“工業環保與安全技術”等環境類相關專業而研制的。該實訓平臺主要針對大氣環境中的煙氣進行監測與治理，即對煙氣中的二氧化硫、氮氧化物、顆粒物、一氧化碳、二氧化碳等排放污染物濃度進行實時在線連續監測和凈化治理。通過實平臺實訓操作，可考核學生對旋風除塵技術、布袋除塵技術、煙氣脫硫脫硝技術、活性炭吸附技術、煙道及煙囪的取樣檢測技術、污染因子在線監測技術等主要技術的應用。實現工學結合人才培養模式的改革與創新，培養學生的可持續發展能力，為社會提供滿足企業需求的大氣污染治理設備安裝、調試及大氣環境監測分析等方面的專業人才。適合環境類相關專業的教學和培訓。

二、產品特點
1、材料好：對象框架采用50mm×50mm不銹鋼方管材料制作，堅固耐用，反應器和管道都采用不銹鋼材質制作，耐腐蝕性強，使用壽命長，質量保證。
2、移動方便：裝置底部裝有帶剎車萬向輪，方便設備的移動和固定。
3、整體性強：裝置所有器件合理的分布固定在不銹鋼鋼架上，對象和控制系統一體化設計，操作方便，美觀大方
4、安全性強：配有單獨的電源控制柜系統，裝有漏電保護器和接地標示，確保設備的用電安全。同時，配套相關的勞保用品，保證人生安全。
5、功能性強：本系統工藝多樣，可通過閥門的啟閉完成處理工藝之間的切換，系統控制方便，有自動控制和手動控制兩種方式。電控柜接線采用導線插拔連接，連接方便及安全。主要不銹鋼反應器都設有視鏡，可觀察到反應器內部結構和現象。
三、技術性能
1. 輸入電壓：三相四線（或五線）制AC380V±10% 50Hz
2. 工作環境：環境溫度范圍為0℃～＋40℃ 、相對濕度＜85%（25℃）
3. 系統容量：＜3.0kVA
4. 控制柜尺寸：700mm×600mm×1800mm
5. 對象尺寸：4400mm×800mm×2200mm
6. 監控平臺尺寸：1100mm×700mm×1700mm
7. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
四、系統組成與功能
大氣環境監測與治理技術綜合實訓平臺主要由煙氣發生系統、煙氣處理系統、電氣控制系統以及煙氣監測系統等四部分組成。
1. 煙氣發生系統：主要由鍋爐系統、氣源添加裝置、發塵裝置、靜態混合器、不銹鋼支架、送風裝置和閥門以及排塵系統等組成。
2. 煙氣處理系統：主要由不銹鋼鋼架、旋風除塵器、布袋除塵器、濕式脫硫系統、活性炭吸附塔、煙囪以及其動力系統等組成。
3. 電氣控制系統：主要由電氣控制柜、漏電保護器、變頻器、旋鈕開關、工作狀態指示燈、PLC可編程控制器、繼電器等組成。
4. 煙氣監測系統主要由觸控一體機及支架、鉑熱電阻、溫濕度傳感器、風速傳感器、壓力傳感器、差壓傳感器、顆粒物傳感器、二氧化硫傳感器、氮氧化物傳感器、氧氣傳感器、一氧化碳傳感器、二氧化碳傳感器、PH傳感器、物位儀、大氣采樣器以及監控軟件等組成。
五、基本配置
1.實訓對象

序號	器材名稱	器材規格或型號	數量	單位
1	不銹鋼鋼架	尺寸：2200mm×800mm×1200 mm和2200mm×800mm×1000mm；材料：50×50mm不銹鋼管材制作；功能：用于反應器、動力部件的固定和擺放。	1	套
2	不銹鋼堿液水箱	尺寸：550mm×400mm×450mm；材料：2.0mm不銹鋼板材制制作；功能：用于脫硫堿液的配置。	1	套
3	不銹鋼清水箱	尺寸：250mm×200mm×430mm；材料：2.0mm不銹鋼板材制制作；功能：用于對堿液水箱的補給。	1	套
4	鍋爐系統	尺寸：φ325 mm×855mm；材料：304不銹鋼材質，厚度2.0mm；功能：模擬焚燒鍋爐，作為系統污染源。	1	套
5	旋風除塵器	尺寸：φ129 mm×750mm；材料：304不銹鋼材質，厚度2.0mm；功能：去除10μm以上的粉塵。	1	套
6	袋式除塵器	尺寸：φ600 mm×450mm×1250mm；材料：304不銹鋼材質，厚度2.0mm；功能：可凈化含微米或亞微米數量級的粉塵粒子。	1	套
7	洗滌塔	尺寸：φ220 mm×1650mm；材料：304不銹鋼材質，厚度2.0mm；功能：用于噴淋脫硫。	1	套
8	活性炭吸附塔	尺寸：φ250 mm×1600mm；材料：304不銹鋼材質，厚度2.0mm；功能：用于裝填填料吸附煙氣。	1	套
9	消音系統	尺寸：φ159 mm×500mm；材料：304不銹鋼材質；功能：用于降低風機的噪音分貝。	1	套
10	送塵系統	尺寸：φ45 mm×266mm；材料：304不銹鋼材質；功能：用于除塵器系統的送塵。	1	套
11	排塵系統	尺寸：φ63 mm×706mm；材料：304不銹鋼材質；功能：用于對除塵器系統的排塵。	1	套
12	煙囪	尺寸：φ114 mm×2100mm；材料：304不銹鋼材質，厚度1.5mm；功能：用于煙氣的排放和尾氣監測。	1	套
13	風機	雙級高壓離心風機，流量：320～560m³/h；功率：1.5KW；供電電源：AC380V,功能：用于系統煙氣輸送	1	臺
14	水泵	供電電源：AC380V；流量：0～1.1 m³/h；揚程：20～30m；吸程：6～8m ；功能：用于脫硫堿液的輸送。	3	臺
15	電磁式空氣泵	供電電源：AC220V；功率：520W；大風量：450 L/min；大風壓：9kPa；功能：用于鍋爐系統的煙氣輸送。	1	臺
16	電動調節閥	供電電源：AC220V；尺寸：DN50；輸入信號：4～20mA；功能：用于系統管道流量的控制。	1	臺
17	質量流量控制器	介質：SO₂；流量：10～100SCCM；輸入輸出信號：4～20mA；功能：用于二氧化硫氣體的計量控制。	1	臺
18	調速電機	JSCC系列，供電電源：AC220V	3	臺
19	振打電機	供電電源：AC380V；功率：70W；激振力：400N；振次：3000r/min。	1	臺
20	面板流量計	LZM系列轉子流量計	5	個
21	溫濕度傳感器	溫度范圍：0～50℃；濕度范圍：0～100%RH；輸出信號：4～20mA。	2	套
22	鉑熱電阻	PT100，精度0.5級。	1	套
23	壓力傳感器	測量范圍：-10～10KPa；輸出信號：4～20mA。	1	套
24	差壓傳感器	測量范圍：0～3KPa；輸出信號：4～20mA。	3	套
25	粉塵傳感器	供電電源：DC5V；檢測范圍0.5～10μm；輸出信號：串口輸出。	1	套
26	二氧化硫傳感器	測量范圍：0～100ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。	2	套
27	氮氧化物傳感器	測量范圍：0～100ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。	1	套
28	一氧化碳傳感器	測量范圍：0～100ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。	1	套
29	二氧化碳傳感器	測量范圍：0～2000ppm；輸出信號：4～20mA；帶LCD液晶背光顯示。	1	套
30	氧氣傳感器	測量范圍：0～30%VOL；輸出信號：4～20mA；帶LCD液晶背光顯示。	1	套
31	物位儀	測量范圍：0.06～1m；輸出信號：4～20mA。	1	套
32	在線pH儀	量程：0～14；輸出信號：4～20mA。	1	套
33	風速儀	測量范圍：0～20m/s；輸出信號：4～20mA。	2	套
34	粉塵采樣器	供電電源：AC220V；采用流量：5～35L/min；定時設定：0～99分59秒。	1	套

2.監控系統基本配置

序號	器材名稱	器材規格或型號	數量	單位
1	電器控制柜	尺寸：700mm×600mm×1800mm;材料：鋼板靜電噴塑工藝；功能：實現與對象連接和控制以及與電腦的通訊連接編程功能。	1	個
2	PLC控制器	主機 CPUSR40	1	個
3	模擬量輸出模塊	EMAI04	4	個
4	模擬量輸入輸出模塊	EMAM06	1	個
5	變頻器	FR-D740-1.5K-CHT	1	個
6	漏電保護器	DZ47-63LEP-4P-20A	1	個
7	交流接觸器	220V	2	個
8	電機調速器	SF系列	3	個
9	蜂鳴器	LA42SMFA-DC24V 紅	1	個
10	熱過載繼電器	JRSID系列	2	個
11	中間繼電器	ARM系列	12	個
12	工作狀態指示燈	黃、綠、紅	15	個
13	溫度變送器	SBWZP-01(0-200℃)	1	個
14	監控中心（觸控一體機）	供電電源：AC220V；規格尺寸：10.4寸觸摸屏，用于監測數據顯示。	1	套
15	監控軟件	包括系統工藝流程演示，設備結構展示，數據顯示采集處理，設備運行控制。	1	套
16	歐式導線架	用于懸掛和放置實訓專用連接導線，外形尺寸為530mm×430mm×1200mm，設有五個萬向輪，造型美觀大方。	1	個

3．配套工具

名稱	主要組成器件	數量
配套工具	包含采樣槍、畢托管、復合管割刀、卷尺、扳手、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、勞保用品等。	1套

六、實訓項目

項目一、系統的設計計算
1.煙氣處理系統工藝流程圖的繪制
2.煙氣處理系統的設計
項目二、處理設備的安裝與調整
1.旋風分離器的安裝與測試
2.袋式除塵器的安裝與測試
3.濕法脫硫塔的安裝與測試
4.活性炭吸附塔的安裝與測試
5.發塵裝置的安裝與校正
項目三、設備的工藝連接
1.旋風除塵器的除塵工藝的連接
2.袋式除塵器的除塵工藝的連接
3.脫硫塔脫硫工藝的連接
4.活性炭吸附塔的工藝的連接
項目四、設備控制系統的連線與調試
1.控制系統的連線
2.控制系統的程序編寫
3.對象的單機試車
4.通過程序的編寫實現整機聯動
項目五、監測傳感器及儀器的使用
1.鉑熱電阻的安裝及監測
2.溫濕度傳感器的安裝及監測
3.粉塵傳感器的安裝及監測
4.在線PH儀的安裝、標定及監測
5.氣體（SO₂、NO_X、CO、O₂）傳感器的安裝及監測
6.風速傳感器的安裝及監測
7.壓力傳感器的安裝及監測
8.粉塵采樣器的組裝與應用
9.皮托管的連接與運用
