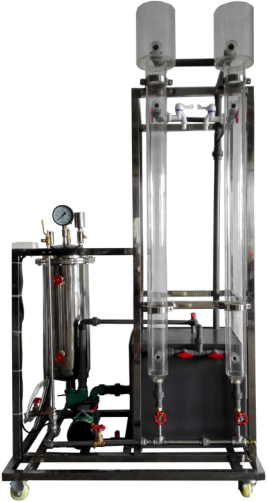

LG-TQF02型氣浮實驗裝置

一、LG-TQF02型氣浮實驗裝置技術參數：
1．環境溫度：5℃～40℃，配電：220V，1120W。
2．處理效率：懸浮物去除率達95%以上。
3．溶氣系統：氣泡顆粒大小直徑為20-30μm ，含氣體積比≥3%，釋氣量與飽和值比＞0.9。
4．氣浮柱：尺寸Φ100×1500mm，優質全透明有機玻璃材質，數量2根。
5．水泵：額定流量1m3/h,揚程15m，功率370W。
6．水箱：尺寸500×400×400mm，優質PVC材質。
7．空壓機：工作壓力0-0.7MPa，功率750W，排氣量36L/min。
8．壓力溶氣罐：尺寸Φ220×550mm，316不銹鋼材質，工作壓力0.2-0.3MPa，有效容積15L，上配釋氣減壓閥。
9． 氣浮實驗裝置控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，操作方便。
10．外形尺寸：1250×800×1800mm，框架為可移動式設計，帶腳輪及禁錮腳。

二、設備特點：
1.設備布局合理、美觀，結構清晰，整體感強。
2.空壓機與進氣管道采用單向閥，可有效防止液體倒灌。
3.氣浮柱為透明有機玻璃制造，可直接觀察細小氣體顆粒與懸浮顆粒的運動狀態。
三、實驗目的：
1．了解氣浮凈水的原理、方法及其工藝流程。
2．掌握氣浮法的測定及實驗操作技術。
四、主要配置：
空壓機、氣浮柱、水泵、壓力溶氣罐、液位計、釋氣閥、壓力表、水箱、閥門管道、不銹鋼框架、控制屏。
