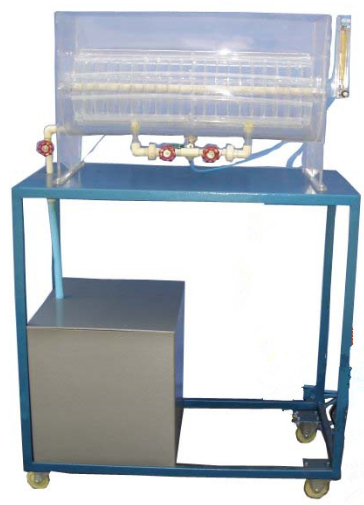

LG-HV02型V型濾池實驗裝置

一、技術參數：
1. 環境溫度：5℃～40℃，配電220V，500W。
2. 池體為有機玻璃單格V形濾池：尺寸560×440×480mm，優質有機玻璃材質。
3. 氣沖洗強度：15～20L/ s·m2；沖洗時間3min；水沖洗強度：8～10L/ s·m2；沖洗時間4~5min。
4. 流量測量與調節：轉子流量計，氣體流量：LZB-15（0.4～4m3/h），液體流量：LZS-15（60～600L/h）。
5. 水泵：額定流量1m3/h，功率370W，揚程15m。
6. 壓力表：量程0～0.6MPa。
7. 水箱：尺寸600×490×490mm，優質PVC材質。
8. 框架為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
9. 外形尺寸：800×900×1600mm，框架為可移動式設計，帶腳輪及禁錮腳。

二、設備特點：
1. 設備布局合理、美觀，結構清晰，整體感強。
2. V型濾池為透明有機玻璃制造，可觀察污水在各通道內的運行情況。
三、實驗目的：
1. 了解V型濾池的構造和原理。
2. 通過觀察過濾過程、反沖洗過程、掌握V型濾池的工作原理及操作方法。
四、主要配置：
氣體流量計、液體流量計、水自動反沖洗裝置、三角配水槽、反沖洗出水槽、 PVC清水箱、不銹鋼進水泵、壓力表、過濾濾帽、濾料（石英砂）、不銹鋼臺架、電器控制箱。
